PCI express naar seriële RS-232

Dit uitbreidingskaart is bedoeld voor het toevoegen van meerdere seriële aansluitingen aan een desktop-pc via een PCI Express-slot.

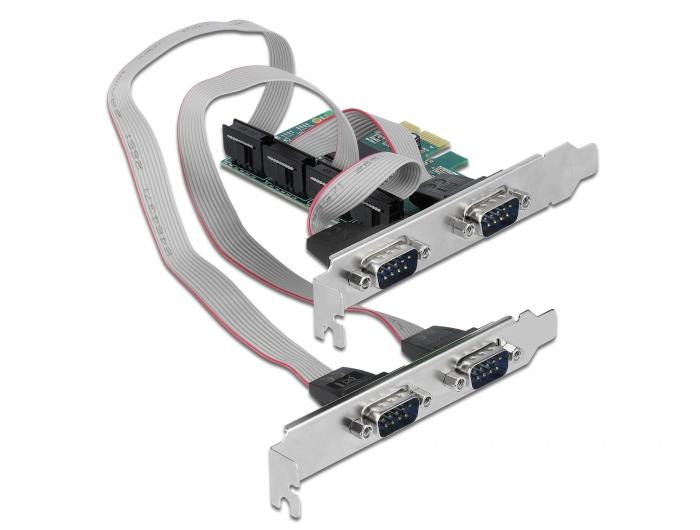

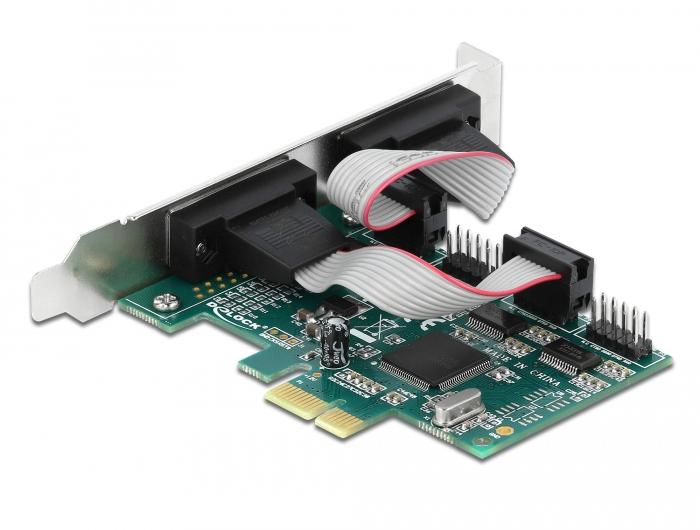

De kaart wordt geplaatst in een vrij PCI Express x1-slot en voegt vier externe RS-232 seriële poorten toe met DB9 male connectors. Hiermee kunnen seriële apparaten worden aangesloten zoals scanners, protocolconverters en IoT-apparaten die communiceren via de RS-232-standaard. Twee poorten zijn direct op de kaart aanwezig en twee poorten worden via een aparte achterbeugel ontsloten.

Specificaties
• Interface: PCI Express x1 (V1.1)
• Externe aansluitingen: 4 × RS-232 DB9 male
• Chipset: WCH CH384L
• UART-compatibiliteit: 16C550, 16C552, 16C554
• Maximale gegevensoverdracht: 115.2 Kbps
• FIFO: 256 byte
• Databits: 5, 6, 7, 8
• Stopbits: 1, 2
• Pariteit: even, oneven, geen, mark, space
• Flow control: geen, hardware RTS/CTS, software XON/XOFF
• Bedrijfstemperatuur: -40 °C tot 85 °C
• Relatieve luchtvochtigheid: 0–95 % (niet-condenserend)
• Afmetingen: ca. 82 × 61 × 16 mm

Systeemvereisten
• Besturingssysteem: Linux Kernel 3.18 of hoger, Windows Server 2012 R2 / 2016, Windows 7 / 8.1 / 10 / 11 (32/64-bit afhankelijk van versie)
• Hardware: Pc met vrij PCI Express-slot en één vrije achterste slotopening

Inhoud verpakking
• PCI Express-kaart
• Driver-cd
• Handleiding

Toelichting gebruikte termen
RS-232 is een seriële communicatiestandaard voor gegevensoverdracht tussen apparaten via DB9-connectors. UART bepaalt de seriële communicatieparameters zoals databits, stopbits en pariteit. Flow control regelt de gegevensstroom tussen zender en ontvanger om gegevensverlies te voorkomen.
