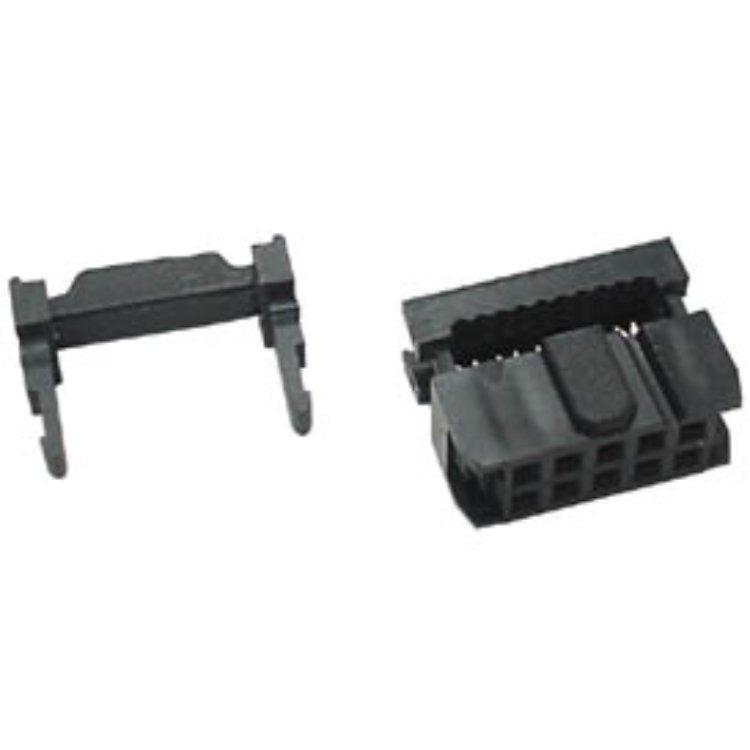

Wat is een IDC connector?

Deze stekker wordt gebruikt bij een lintkabel, een plat lint dat bestaat uit meerdere draden die met elkaar verbonden zijn. De IDC connector bezit contactpunten die scherp genoeg zijn om de lintkabel, althans de isolatie daarvan, te doorboren. U hoeft de kabel dus niet meer eerst te strippen om de connector te plaatsen. Dit gebeurt automatisch doordat via een “koude las” contact wordt gemaakt met de draden. Dat betekent dat u eenvoudig en vooral snel een dergelijke kabel in elkaar kunt zetten. De term die ook wel gebruikt wordt, is insulation piercing contact, IPC, waarmee de hiervoor beschreven werkwijze van het prikken van een kabel wordt aangegeven.

Waarvoor worden deze connectoren gebruikt?

Dit type connectoren wordt vaak op een printplaat gemonteerd. U vindt ze dan ook in smartphones en laptops, in computer drives en in (communicatie)netwerken waarbij een lage spanning vereist is. U vindt ze ook terug in huishoudelijke apparaten waarbij lage spanning nodig is. Bij alle apparaten is een voornaam voordeel de zeer snelle installatie van de IDC verbinding doordat strippen en schroeven van de stekker achterwege kan blijven. Ook worden alle draden in een keer van een connector voorzien in plaats van elk draadje afzonderlijk te verbinden. Wanneer de verbindingen voorzichtig worden verwijderd, kunt u een IDC connector hergebruiken, hoewel deze daar oorspronkelijk niet voor ontworpen is.

Waar op letten bij de aanschaf van een IDC connector?

U zult eerst moeten beoordelen of u een mannelijke of vrouwelijke verbinding nodig, dus een stekker of een bus, Andere termen hiervoor zijn header of socket. Vervolgens bepaalt u hoeveel draden van de lintkabel er moeten worden verbonden. Het kan bijvoorbeeld een 10-weg verbinding zijn, maar ook een 50-punts lintkabel. Deze kunnen verdeeld zijn over meerdere rijen. Ten slotte moet u de afstand (pitch) tussen elk contact bepalen. Heeft u dit allemaal helder op het netvlies, is het kopen van een IDC socket of IDC header een fluitje van een cent.
