Kabelschoentjes

Bij Allekabels vindt u een groot assortiment kabelschoentjes met diverse uiteinden. Schuif of oog, vork of pin? U bestelt het bij ons allemaal online. En natuurlijk bestelt u de juiste krimptang ook gelijk even mee. Zo begint u helemaal voorbereid aan uw klus!

De juiste kabelschoentjes kiezen
Een kabelschoen is een verbindingsstuk tussen een ader van een kabel en de aansluitklem van een elektrisch apparaat. Het oogje in de kabelschoen wordt met een boutje in de aansluitklem vastgeschroefd. Een kabelschoen wordt gekrimpt aan een kabel met een bepaalde krimptang. Om in één keer de juiste kabelschoentjes te kunnen bestellen voor uw project. Kabelschoenen bestaan in verschillende soorten en maten:

Rood - voor kabels met een kern van 0.5 tot 1.5 mm / AWG 22-18

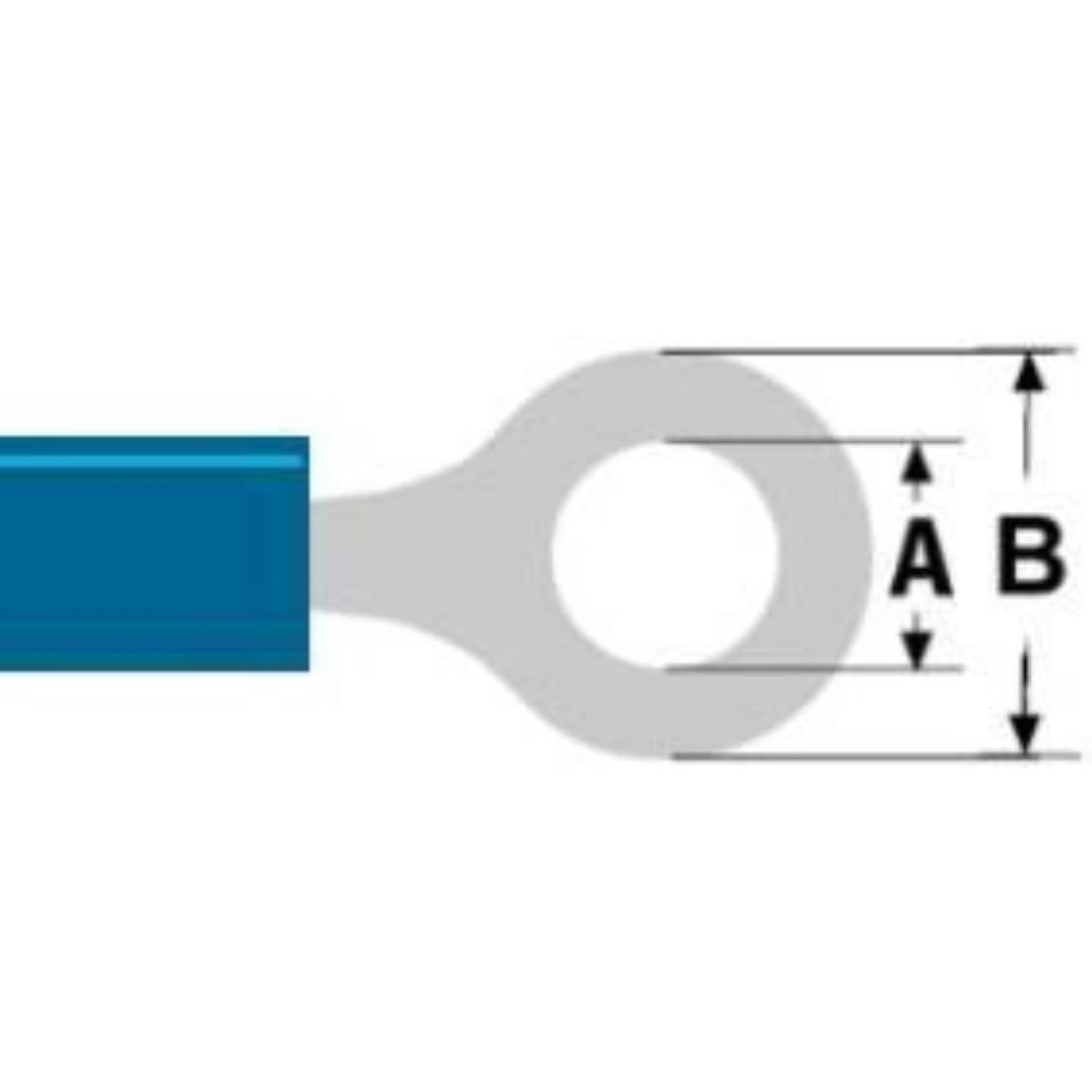

Blauw - voor kabels met een kern van 1.5 tot 2.5 mm / AWG 16-14

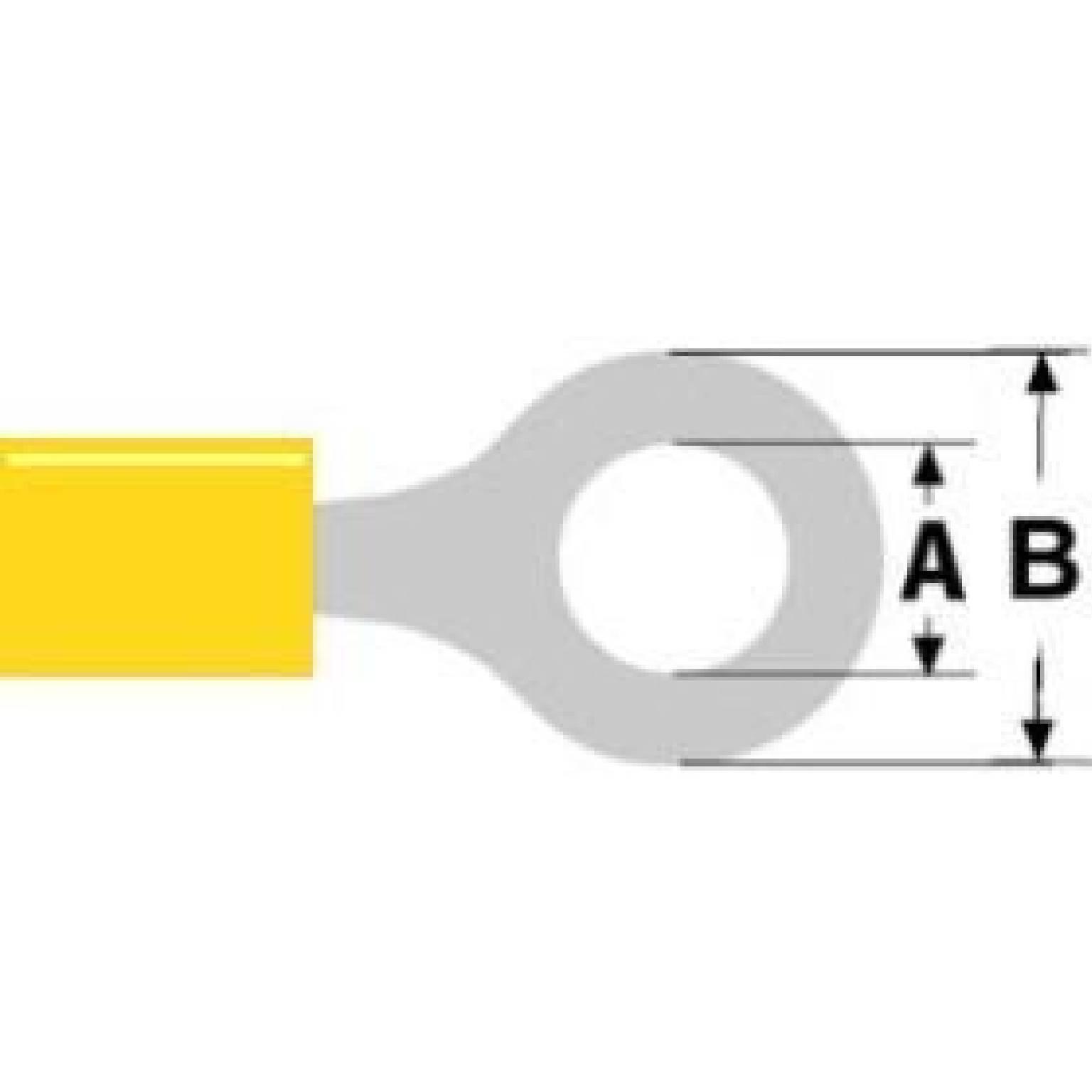

Geel - voor kabels met een kern van 4.0 tot 6.0 mm / AWG 12-10

Hoe maakt u een krimpkabelschoenverbinding?

1. Knip eerst de kabel af. Zorg ervoor dat u een goede knip maakt zonder uitstekende draadjes. De draad kan nu zonder problemen in de kabelschoen. Tip: Gebruik een goede kabelknipper.
2. Strip de draad zorgvuldig. Maak geen knik in de kabel en zorg dat u geen afzonderlijke draadjes meeknipt.
3. Controleer en meet de striplengte. Vergelijk de lengte van het gestripte deel met de insteekdiepte van de kabelschoen. De draad moet komen tot aan de middenkuil van de kabelschoen en er mag geen ruimte zijn tussen het metaal van de kabelschoen en de mantel van de draad.
4. Krimp (klem) de kabel. Plaats de kabelschoen in de tang en klem voorzichtig tot de eerste klik van de ratel. Nu zit de kabelschoen vast in de tang en kunt u de draad erin steken. Als de draad op zijn plaats zit, kunt u verder krimpen totdat het mechanisme van de krimptang de spanning eraf haalt. Dit gebeurt pas als de klemming voldoende is. De klemming/krimping is nu klaar.
