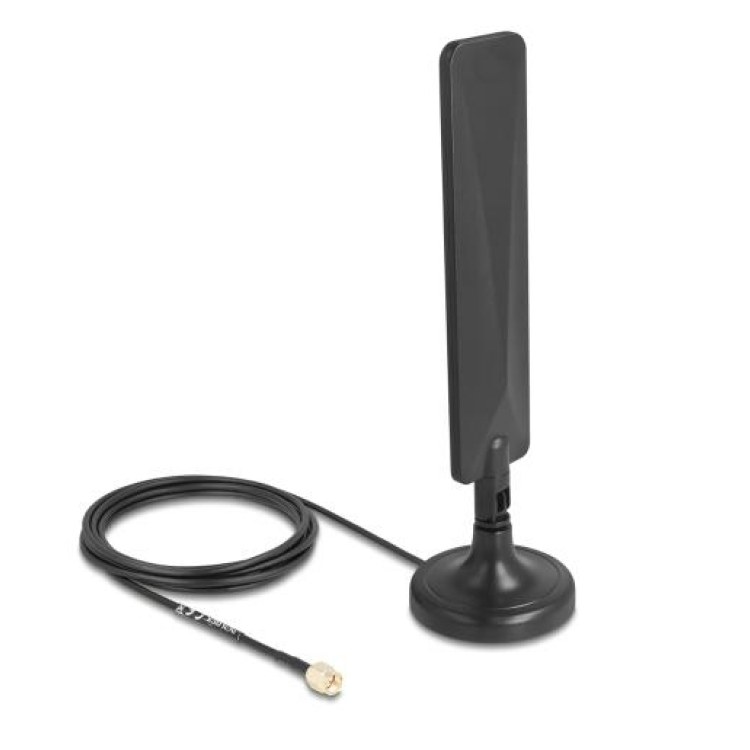

LTE antenne

Deze 5G LTE antenne is bedoeld voor het ontvangen en verzenden van radiosignalen voor mobiele datacommunicatie. De antenne ondersteunt meerdere draadloze standaarden zoals GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM en LoRa.

De antenne is voorzien van een SMA plug (male) connector en kan worden aangesloten op routers, modems, gateways en andere RF-apparatuur met een SMA antenneaansluiting.

Het brede frequentiebereik van 600 – 960 MHz, 1710 – 2700 MHz, 3300 – 4000 MHz en 5150 – 6000 MHz maakt gebruik mogelijk in verschillende mobiele netwerken en draadloze communicatiebanden.

Met een antenneversterking van 3 dBi, een lineaire verticale polarisatie en een kantelbare antenne met scharnierverbinding kan de antenne eenvoudig worden gepositioneerd voor optimale signaalontvangst.

De antenne is voorzien van een magnetische montagevoet en wordt geleverd met een RG-174 coaxkabel met een lengte van circa 3 meter. De kabel heeft een demping van ongeveer 0,9 dB per meter bij 800 MHz.

De behuizing is gemaakt van ABS kunststof en is geschikt voor gebruik binnen in combinatie met mobiele routers en gateways.

Specificaties
• Connector 1 x SMA plug
• Frequentiebereik 600 – 960 MHz
• Frequentiebereik 1710 – 2700 MHz
• Frequentiebereik 3300 – 4000 MHz
• Frequentiebereik 5150 – 6000 MHz
• Ondersteunde standaarden GSM, UMTS, LTE, ZigBee, Z-Wave, NB-IoT, WLAN 2.4 GHz, Bluetooth, ISM, LoRa
• Antenneversterking 3 dBi
• Impedantie 50 Ohm
• VSWR 2.0
• Kabeltype RG-174
• Kabeldemping 0.9 dB @ 800 MHz per meter
• Kabelkleur zwart
• Kabellengte ca. 3 m
• Polarisatie lineair, verticaal
• Bedrijfstemperatuur −40 °C ~ 70 °C
• Behuizing ABS
• Kleur zwart
• Afmetingen antenne ca. 205 × 60 × 11 mm
• Afmetingen voet ca. 31 × 61 mm

Uitleg van gebruikte termen
5G
5G is de nieuwste generatie mobiele communicatietechnologie met hogere datasnelheden en lagere latency.

LTE
LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen.

UMTS
UMTS is een mobiele communicatiestandaard voor 3G netwerken.

dBi
dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn.

Polarisatie
Polarisatie beschrijft de richting waarin een radiosignaal wordt uitgezonden.

Impedantie
Impedantie is de elektrische weerstand voor RF-signalen in een transmissielijn. Veel antennesystemen werken met 50 Ohm.

SMA
SMA is een schroefbare coaxiale RF-connector die veel wordt gebruikt voor antennes en draadloze apparatuur.

RG-174
RG-174 is een dunne coaxkabel die vaak wordt gebruikt voor RF-signalen en antenneverbindingen.
