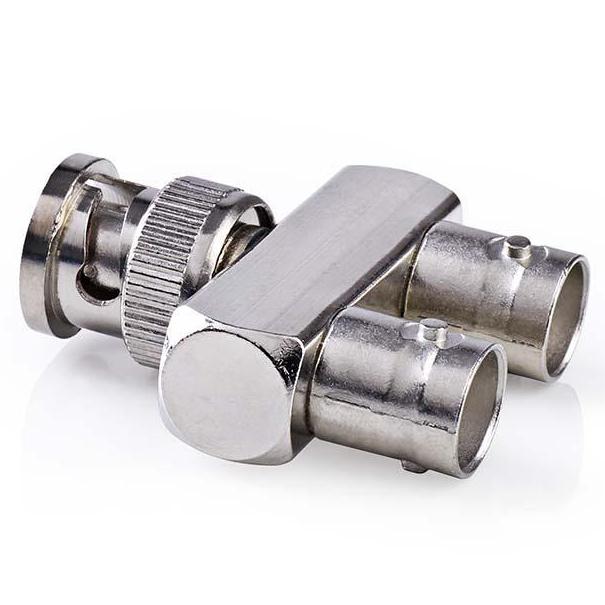

BNC Y-stuk

Deze adapter is bedoeld voor het verdelen van een BNC-signaal naar twee BNC-aansluitingen.
De adapter beschikt over een BNC male aansluiting aan één zijde en twee BNC female aansluitingen aan de andere zijde. Hierdoor kan één coaxiale verbinding worden gekoppeld aan twee BNC-kabels of apparaten.
De connectoren maken gebruik van een BNC bajonetsluiting. Door de connector een kwartslag te draaien wordt deze vergrendeld, wat zorgt voor een snelle montage en een stabiele verbinding.
De adapter heeft een karakteristieke impedantie van 50 Ω, wat gebruikelijk is bij RF-signalen, antenneverbindingen en meetapparatuur.
De behuizing is uitgevoerd in metaal met een vernikkelde afwerking. Dit zorgt voor een stevige constructie en helpt bij het beperken van corrosie en overgangsweerstand.
Deze adapter wordt toegepast bij RF-installaties, antennesystemen, meetapparatuur en videoverbindingen zoals CCTV-systemen.

Specificaties & kenmerken
• Type product BNC splitteradapter
• Adapter configuratie BNC male naar 2x BNC female
• Aansluiting 1 BNC male
• Aansluiting 2 2x BNC female
• Connector type BNC bajonet
• Impedantie 50 Ω
• Materiaal behuizing metaal
• Contactafwerking vernikkeld
• Kleur grijs
• Lengte ca. 37 mm
• Breedte ca. 33 mm
• Hoogte ca. 14 mm
• Gewicht ca. 22 g
• Verpakkingseenheid 1 stuk
• Type verpakking polybag

Technische toelichting
BNC is een coaxiale connector met een bajonetsluiting die veel wordt toegepast bij RF-apparatuur, meetinstrumenten, antenneverbindingen en videoverbindingen zoals CCTV-systemen. Door middel van een kwartslagvergrendeling ontstaat een stabiele en snel te monteren verbinding.
Coaxiale verbindingen worden gebruikt voor het transporteren van radiofrequentiesignalen en videosignalen. De coaxiale kabelconstructie bestaat uit een binnengeleider, isolatie, afscherming en mantel waardoor storingen van buitenaf worden beperkt.
Impedantie geeft de elektrische weerstand weer die een connector of kabel biedt aan een wisselend signaal. Voor RF- en communicatiesystemen wordt vaak een impedantie van 50 Ω toegepast om signaalverlies en reflecties te beperken.
