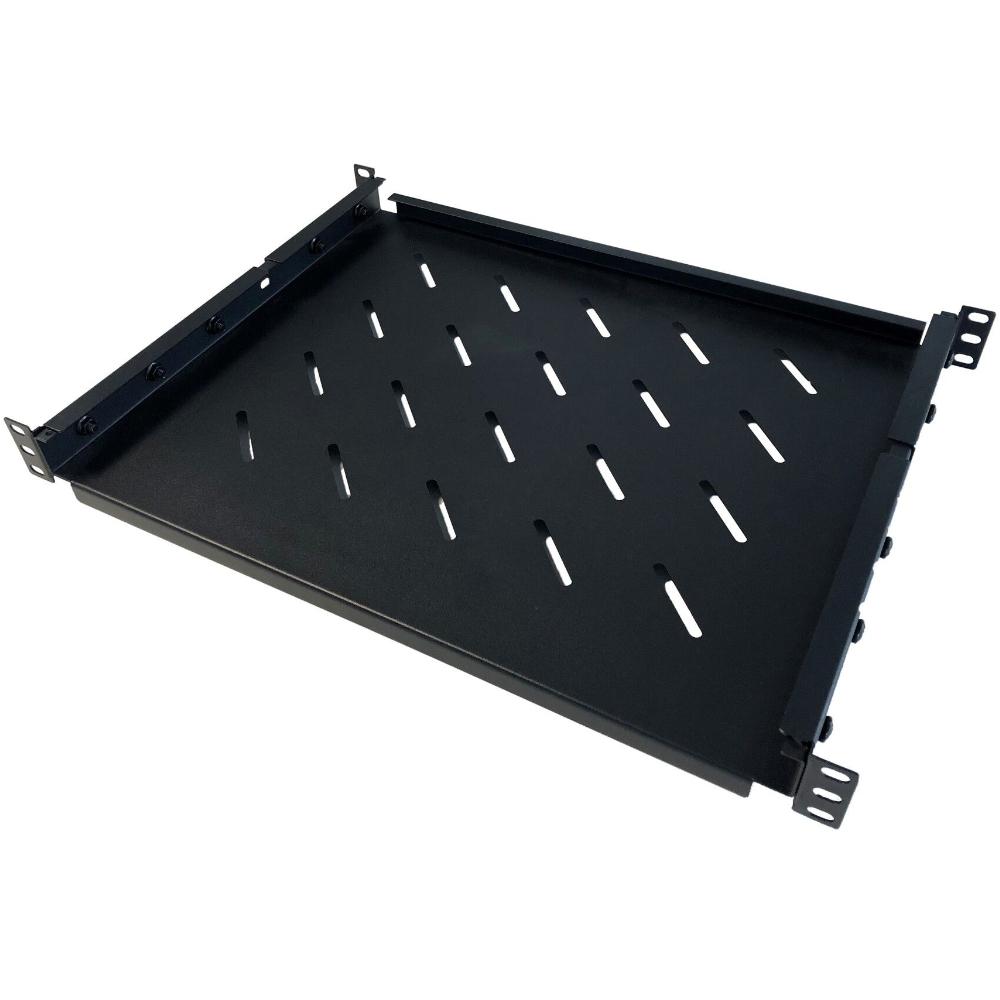

Verstelbaar legbord

Dit verstelbare legbord is ontworpen voor plaatsing van apparatuur en accessoires zonder eigen rackbevestiging binnen een 19-inch serverkast, patchkast of datakast en neemt 1 hoogte-eenheid (1U) in beslag. Het legbord wordt gemonteerd op de 19-inch profielrails en beschikt over een verstelbare diepte, waardoor het kan worden aangepast aan verschillende kastdieptes en configuraties. De uitvoering is bedoeld voor stabiele plaatsing van zowel lichte als zwaardere componenten binnen het rack.

Specificaties
• Producttype: verstelbaar legbord
• Toepassing: serverkasten, patchkasten, datakasten
• Rackformaat: 19 inch
• Hoogte-eenheden: 1U
• Uitvoering: verstelbare diepte
• Draagvermogen: 60 kg
• Materiaal: metaal
• Montage: 19-inch profielrails
• Norm: IEC 60297

Functie
Het verstelbare legbord wordt gebruikt om apparatuur, voedingen, randapparatuur of documentatie binnen een rack te plaatsen wanneer directe rackmontage niet mogelijk is. Door de verstelbare constructie kan het legbord worden afgestemd op de beschikbare ruimte in de kast.

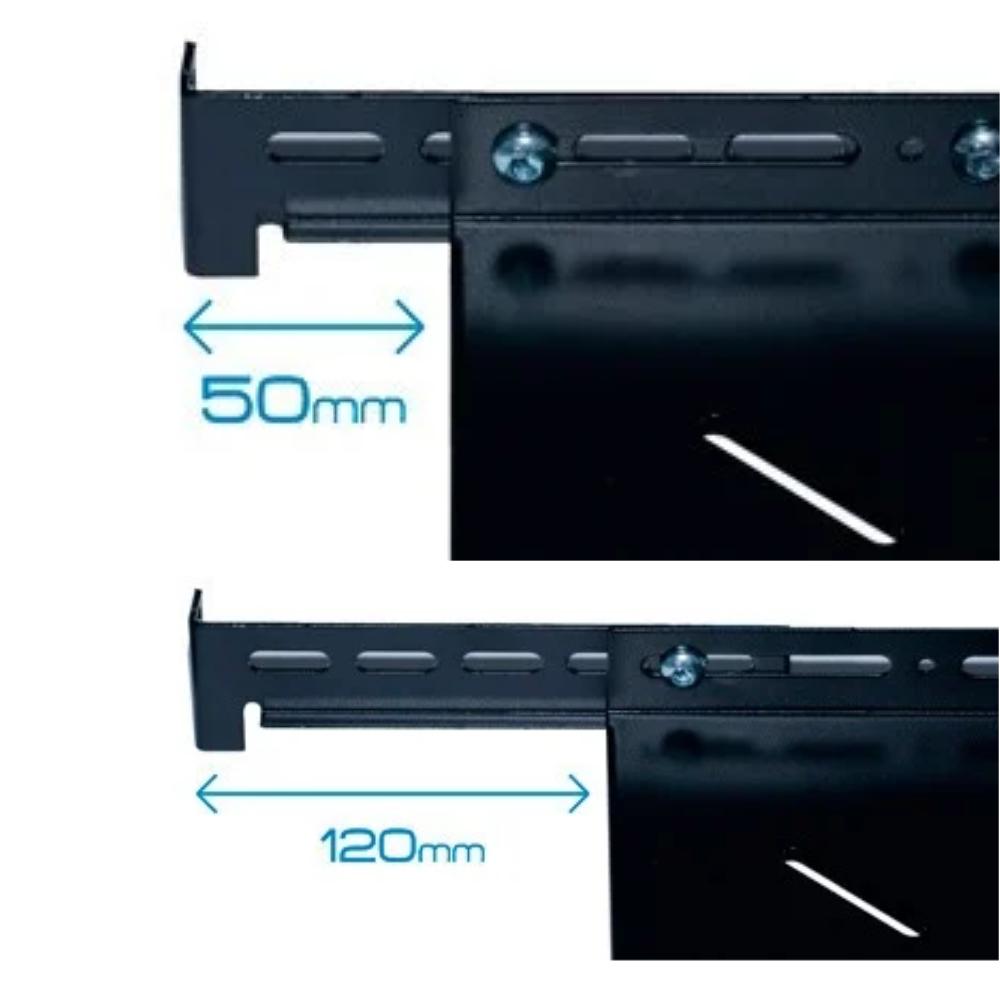

Uitleg verstelmechanisme
Het legbord bestaat uit meerdere delen die ten opzichte van elkaar kunnen worden verschoven. Afhankelijk van de gekozen montage worden één of twee bevestigingsschroeven per zijde gebruikt om de gewenste diepte vast te zetten. Bij dubbele schroefmontage kan het legbord in kleinere stappen worden verlengd voor extra stabiliteit, terwijl bij enkele schroefmontage een grotere verstelmogelijkheid per zijde beschikbaar is. Hierdoor kan het legbord flexibel worden aangepast aan verschillende kastdieptes zonder dat de draagkracht verloren gaat.

Waarom dit wordt toegepast
Serverkasten en patchkasten verschillen in diepte, waardoor vaste legborden niet altijd optimaal passen. Met een verstelbaar legbord kan de beschikbare ruimte flexibel en efficiënt worden benut. De verstelbare montage maakt het mogelijk om het legbord aan te passen aan veranderende configuraties, terwijl het hoge draagvermogen geschikt is voor het veilig plaatsen van zwaardere apparatuur.

Toelichting norm
De norm IEC 60297 beschrijft de mechanische maatvoering voor 19-inch racks en rackcomponenten. Door deze normering kan het verstelbare legbord correct worden gemonteerd in kasten en profielrails die volgens deze standaard zijn uitgevoerd, met vaste breedte- en hoogtematen en gestandaardiseerde bevestigingspunten.

Inhoud van het pakket
• Verstelbaar legbord (1U)
