Terminalblok DIN-rail

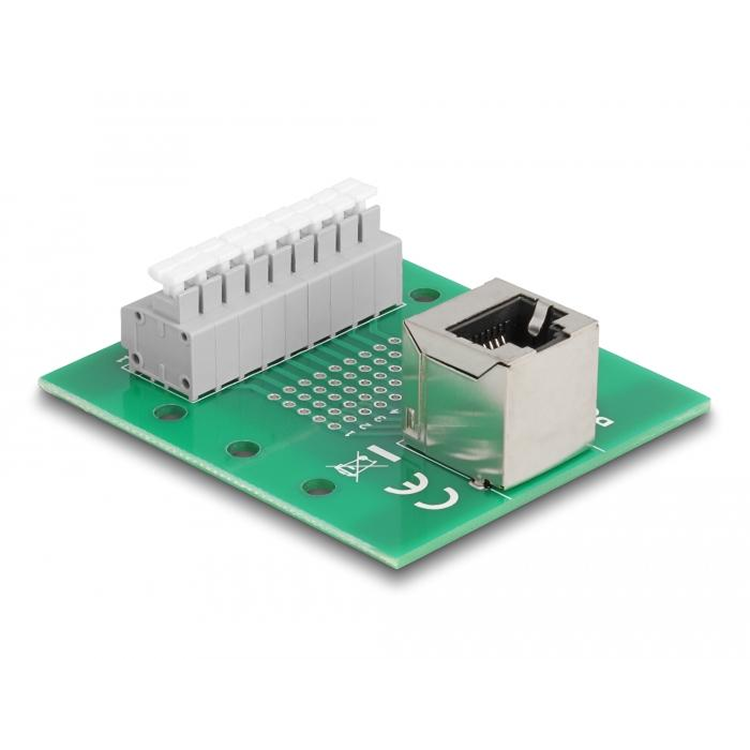

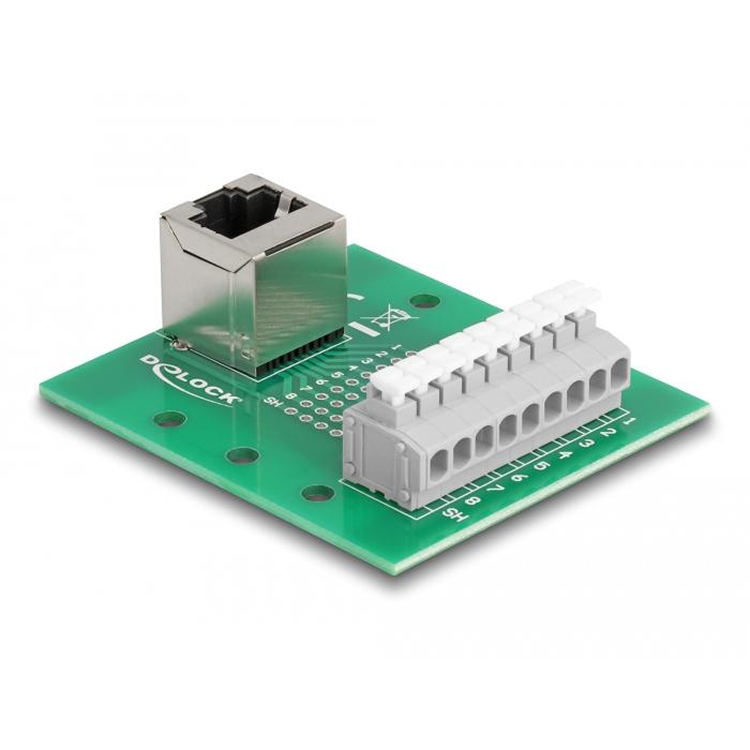

Deze RJ45 naar terminal block adapter voor DIN-rail montage (haakse uitvoering) van Delock wordt gebruikt voor het aansluiten van netwerkkabels via losse aders op een klemmenstrook. Hierdoor kunnen netwerkverbindingen efficiënt worden geïntegreerd in industriële installaties en schakelkasten, met een geoptimaliseerde kabelgeleiding. De adapter beschikt over een RJ45 female aansluiting in haakse uitvoering en een 9-polige terminal block met een steekmaat van 3,81 millimeter. De aansluiting is 1-op-1 doorverbonden, waardoor alle netwerkaders direct corresponderen met de RJ45 pinout. Aansluiting van aders gebeurt zonder gereedschap via push-button klemmen. De haakse RJ45 aansluiting maakt het mogelijk om kabels parallel aan de DIN-rail te geleiden, wat ruimte bespaart in compacte installaties. De module is geschikt voor montage op DIN-rails van 15 millimeter en 35 millimeter en ondersteunt kabeldiktes van 24 tot 12 AWG. De adapter is geschikt voor gebruik bij temperaturen van -40 °C tot +100 °C.

Specificaties
Type product: RJ45 naar terminal block adapter (haaks)
Merk: Delock
Aansluiting 1: RJ45 female (haaks)
Aansluiting 2: 9-polige terminal block
Pinout: 1:1
Steekmaat: 3,81 millimeter
Kabeldikte: 24–12 AWG
Montage: DIN-rail 15 millimeter en 35 millimeter
Bedrijfstemperatuur: -40 °C tot +100 °C
Afmetingen: 60 x 53 x 18 millimeter
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Adapter: 1 stuk
DIN-rail clips: 2 stuks
Schroeven: 5 stuks


Toepassingen
Industriële installaties: integratie van netwerkverbindingen in schakelkasten.
Paneelbouw: ruimtebesparende bekabeling via haakse aansluiting.
Testopstellingen: eenvoudig aansluiten en losnemen van netwerksignalen.
Technisch gebruik: omzetting van RJ45 naar losse aderverbinding.


Toelichting op technische termen
RJ45: standaard netwerkaansluiting voor Ethernet.
Terminal block: klemmenstrook voor het aansluiten van losse aders.
DIN-rail: metalen montagerail voor elektrische componenten.
AWG: maatvoering voor draaddikte, waarbij een lager getal een dikkere draad betekent.
1:1 pinout: directe doorverbinding zonder signaalwijziging.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Installatie: geschikt voor montage op standaard DIN-rails.
Gebruik: alleen geschikt voor signaaloverdracht, niet voor voedingsspanning.
Compatibiliteit: geschikt voor standaard RJ45 netwerkkabels.
Voordeel haaks: betere kabelgeleiding in beperkte installatieruimte.
