19" inch netwerk switch

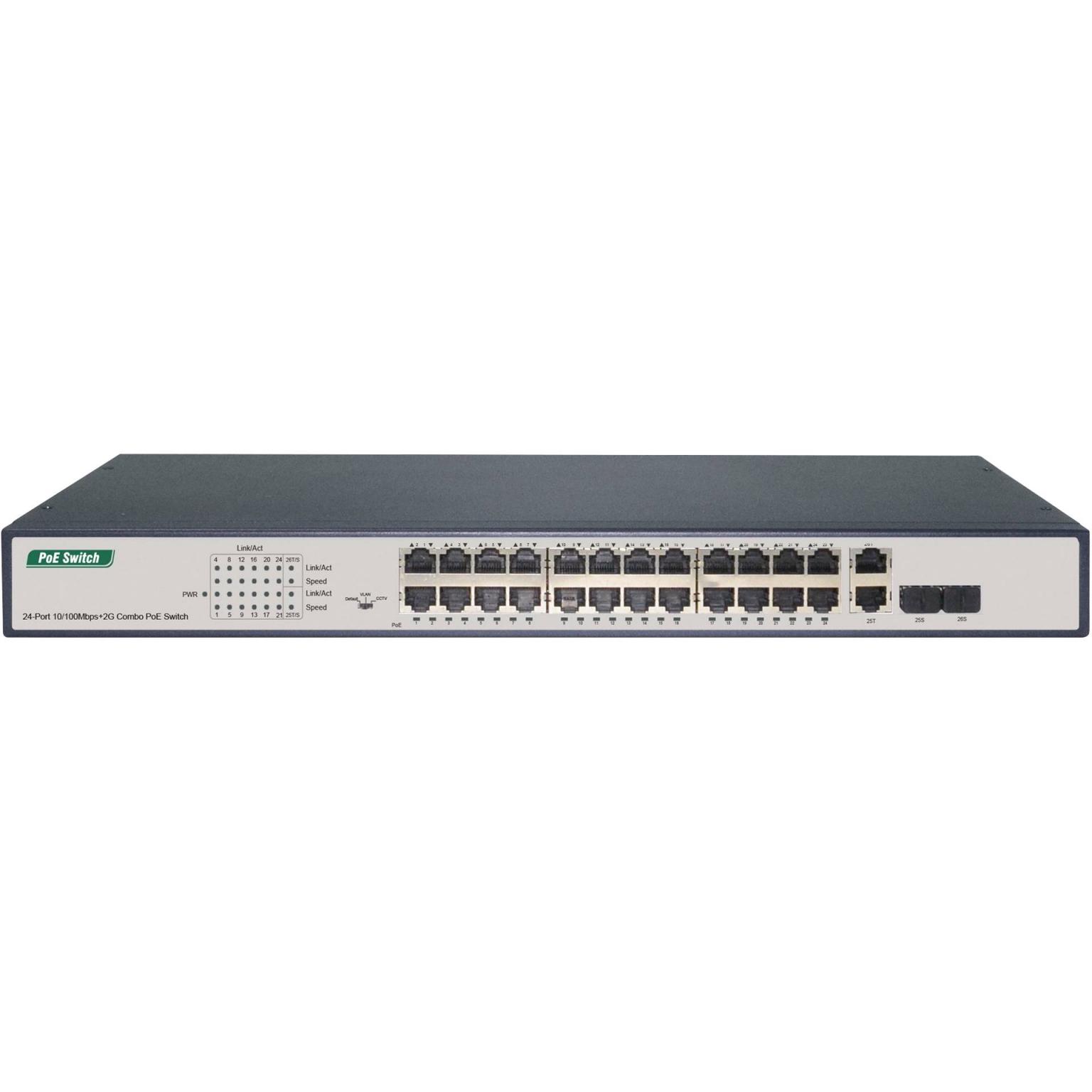

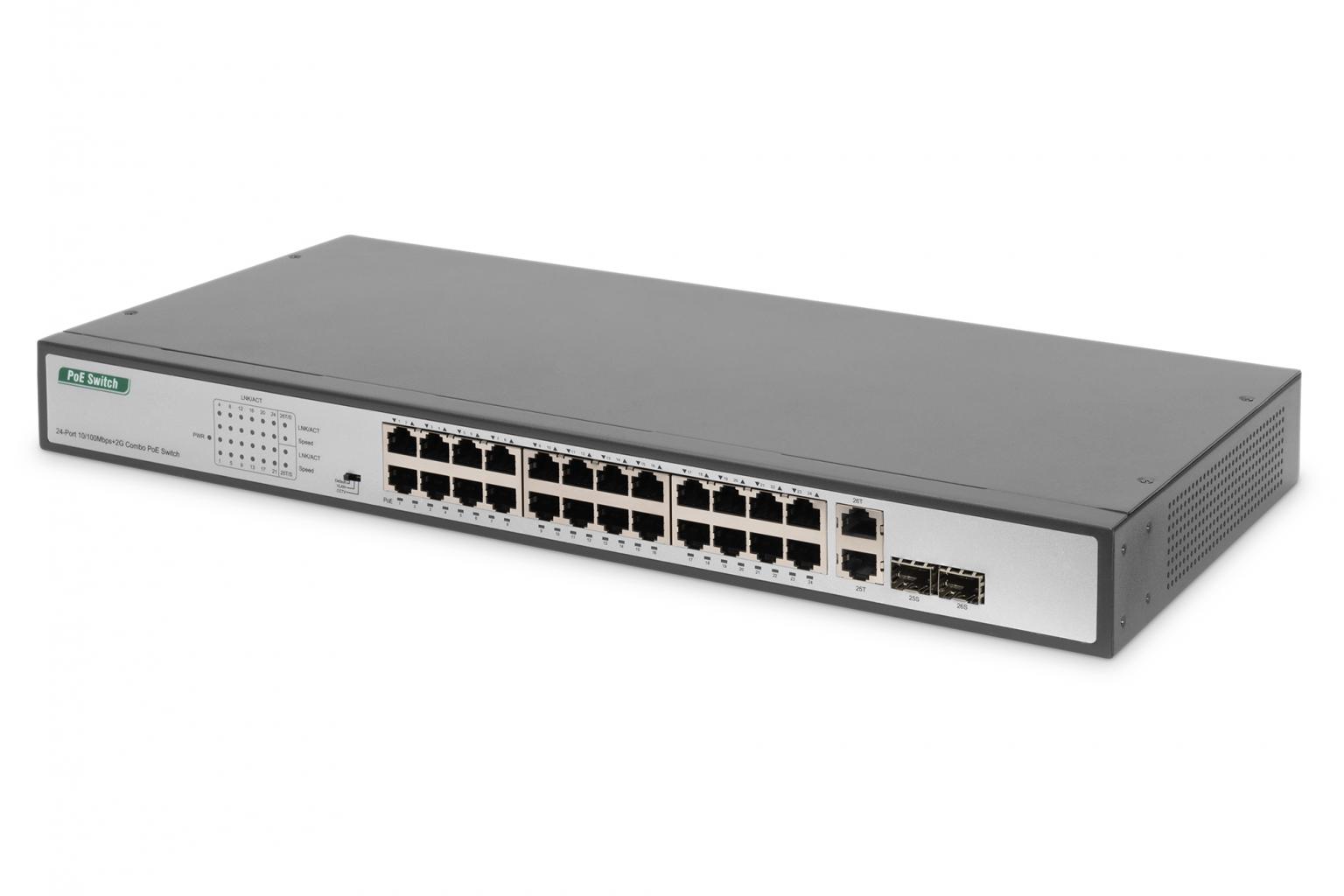

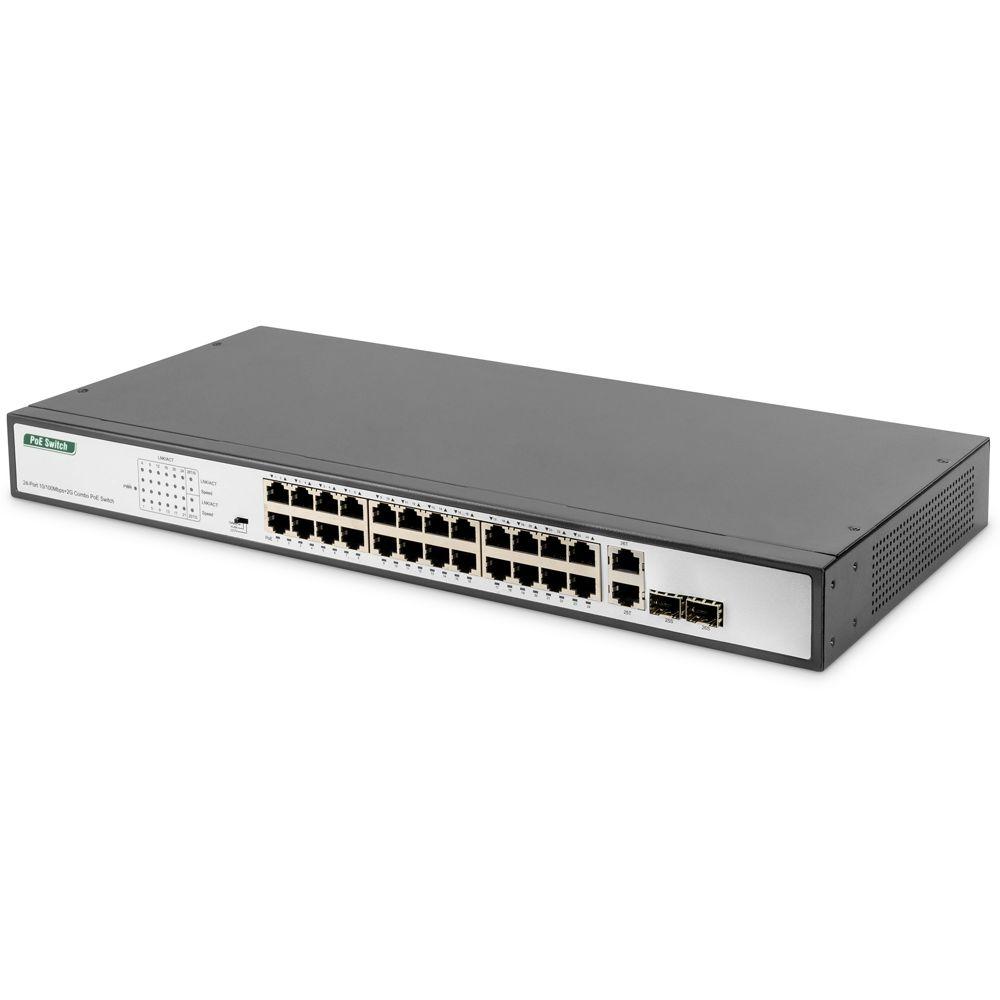

Dit is een Fast Ethernet netwerkswitch van DIGITUS voor toepassing in een 19-inch serverkast, uitgevoerd met 24 PoE-netwerkpoorten en een totaal Power over Ethernet budget van 370 W. De switch beschikt over 2 gecombineerde Gigabit uplinkpoorten (RJ45/SFP) en is bedoeld voor vaste installatie in netwerkomgevingen.

Deze netwerkswitch wordt toegepast om netwerkapparatuur zoals IP-camera’s, access points en VoIP-apparaten via één Ethernetkabel te voorzien van data en elektrische voeding. De switch is unmanaged en werkt zonder configuratie. Montage in een 19-inch rack is mogelijk; plaatsing buiten een rack is eveneens geschikt.

De switch ondersteunt Power over Ethernet volgens IEEE 802.3af en IEEE 802.3at. De PoE-functionaliteit levert gelijkspanning via de Ethernetkabel volgens Mode A. De store-and-forward-schakelmethode en non-blocking forwarding zijn bedoeld om datapakketten volledig te controleren voordat ze worden doorgestuurd. De PD-Alive functie is bedoeld om aangesloten PoE-apparaten te bewaken en automatisch opnieuw te activeren wanneer geen netwerkrespons wordt gedetecteerd.

Specificaties
• Merk: DIGITUS
• Type switch: Fast Ethernet
• Beheer: unmanaged
• Aantal poorten: 24x 10/100Base-TX met PoE
• Aansluiting uplink: 2x Combo Gigabit RJ45 / SFP
• Ethernet standaarden: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x
• PoE-standaard: IEEE 802.3af / IEEE 802.3at
• Max. PoE-vermogen per poort: 30 W
• Totaal PoE-budget: 370 W
• PoE-uitgangsspanning: 55 V DC
• PoE-voedingsmodus: Mode A (pins 1/2 +, 3/6 -)
• Schakelmethode: store-and-forward
• Forwarding: non-blocking, non-head-of-line
• Auto-negotiation: snelheid en half/full duplex
• Auto MDI/MDI-X: ja
• MAC-adrestabel: 16K
• VLAN-ondersteuning: ja (one-click VLAN-modus)
• CCTV-modus: ja
• PD-Alive functie: ja

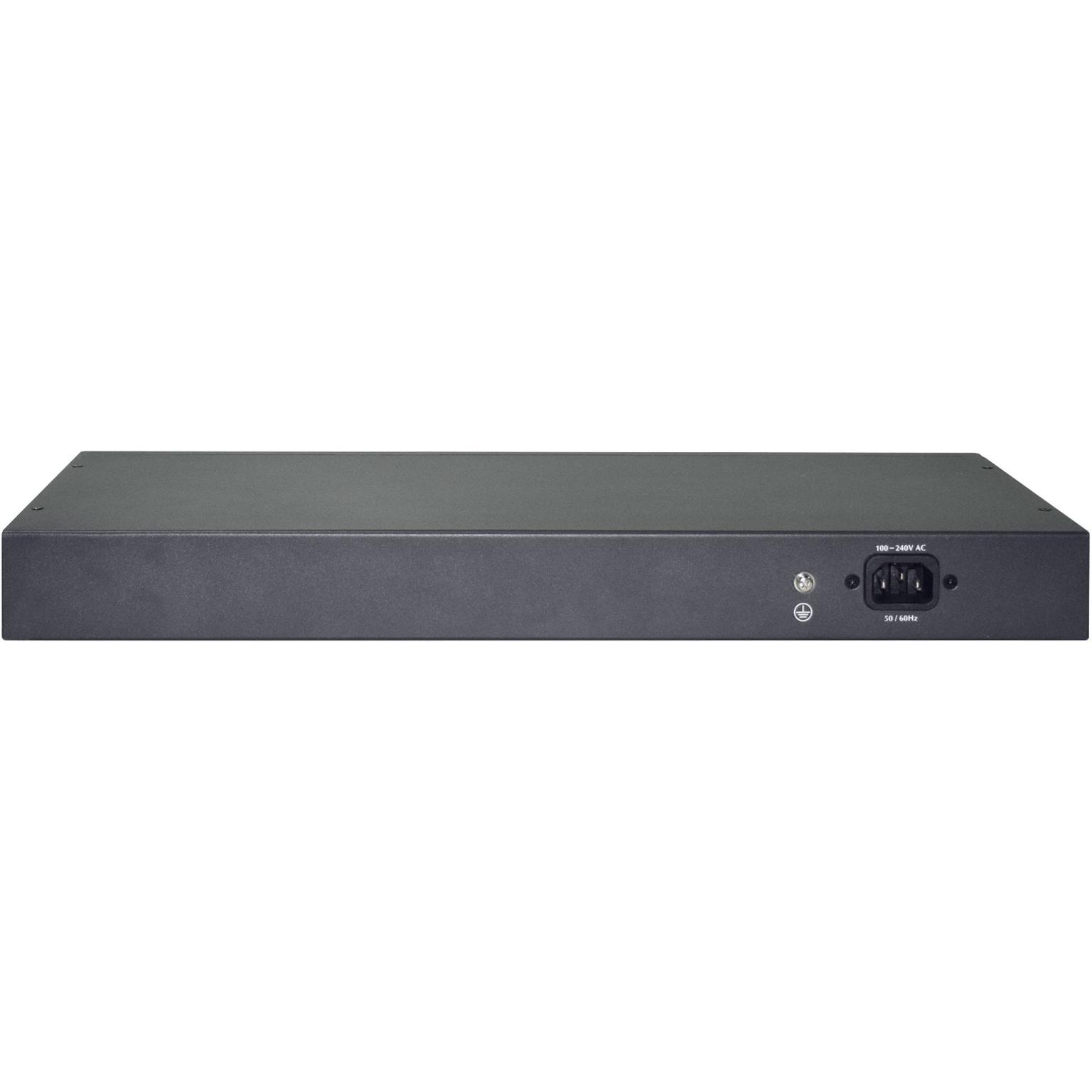

• Voeding: geïntegreerd
• Netspanning: 100 – 240 V AC
• Netfrequentie: 50 / 60 Hz
• Vermogensopname (zonder PoE-belasting): 11,1 W bij 115 V / 10,1 W bij 230 V
• Max. opgenomen vermogen: 390 W
• Montage: geschikt voor 19-inch rack of desktop

Toelichting gebruikte termen en normen
• Fast Ethernet: Ethernettechnologie met een maximale datasnelheid van 100 Mbit/s per poort.
• Unmanaged: De switch werkt zonder configuratie en heeft geen beheerinterface.
• Power over Ethernet (PoE): Technologie waarbij elektrische voeding samen met data via een Ethernetkabel wordt geleverd.
• IEEE 802.3af: PoE-standaard met een maximaal beschikbaar vermogen tot 15,4 W per poort aan de bronzijde.
• IEEE 802.3at (PoE+): Uitbreiding op 802.3af met een maximaal vermogen tot 30 W per poort aan de bronzijde.
• PoE Mode A: Voedingsmethode waarbij spanning wordt geleverd via de dataparennummers 1/2 en 3/6 van de Ethernetkabel.
• Store-and-forward: Schakelmethode waarbij een datapakket volledig wordt ontvangen en gecontroleerd voordat het wordt doorgestuurd.
• Non-blocking forwarding: Eigenschap waarbij alle poorten gelijktijdig kunnen communiceren zonder onderlinge blokkering.
• Non-head-of-line forwarding: Voorkomt dat één vertraagd datapakket andere pakketten ophoudt.
• Auto-negotiation: Automatische afstemming van snelheid en duplexmodus tussen netwerkapparaten.
• Half/full duplex: Communicatiemodus waarbij data in één richting (half) of gelijktijdig in beide richtingen (full) wordt verzonden.
• Auto MDI/MDI-X: Automatische detectie van kabeltype, waardoor een speciale crossover-kabel niet nodig is.
• MAC-adrestabel: Interne tabel waarin netwerkadressen van aangesloten apparaten worden opgeslagen voor snelle doorsturing.
• VLAN: Virtueel lokaal netwerk waarmee netwerkverkeer logisch kan worden gescheiden binnen één fysieke switch.
• CCTV-modus: Bedrijfsmodus die is bedoeld om netwerkapparatuur voor cameratoepassingen gescheiden te laten functioneren.
• PD-Alive: Functie die controleert of een PoE-apparaat nog reageert en het apparaat automatisch herstart bij uitval.
• SFP: Verwisselbare transceivermodule voor glasvezel- of koperverbindingen.
• IEC 60297: Norm die de maatvoering van 19-inch racks en bijbehorende componenten vastlegt.

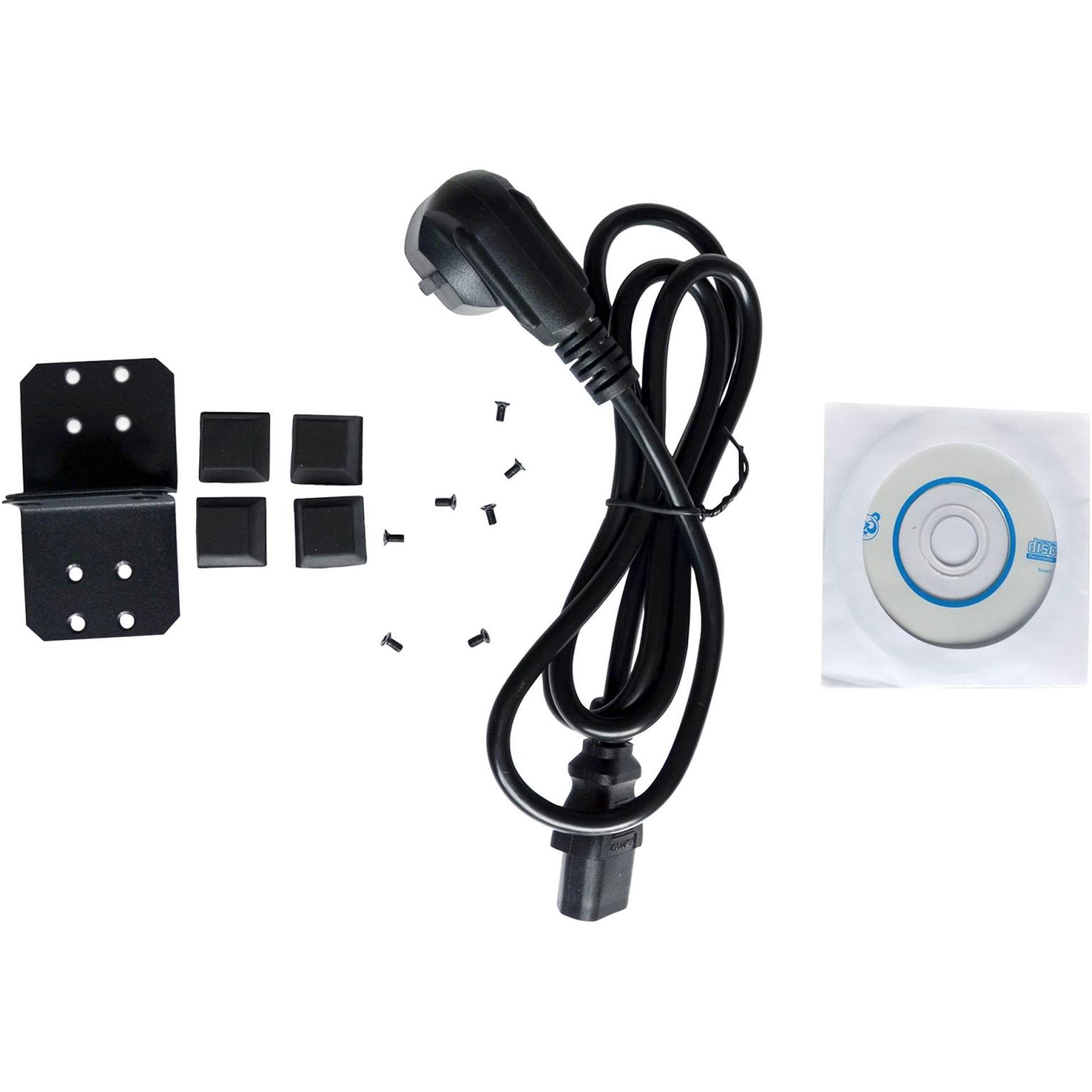

Inhoud van het pakket
• DIGITUS Fast Ethernet PoE netwerkswitch
• Netsnoer
• Bevestigingsmateriaal
• Snelstartgids
