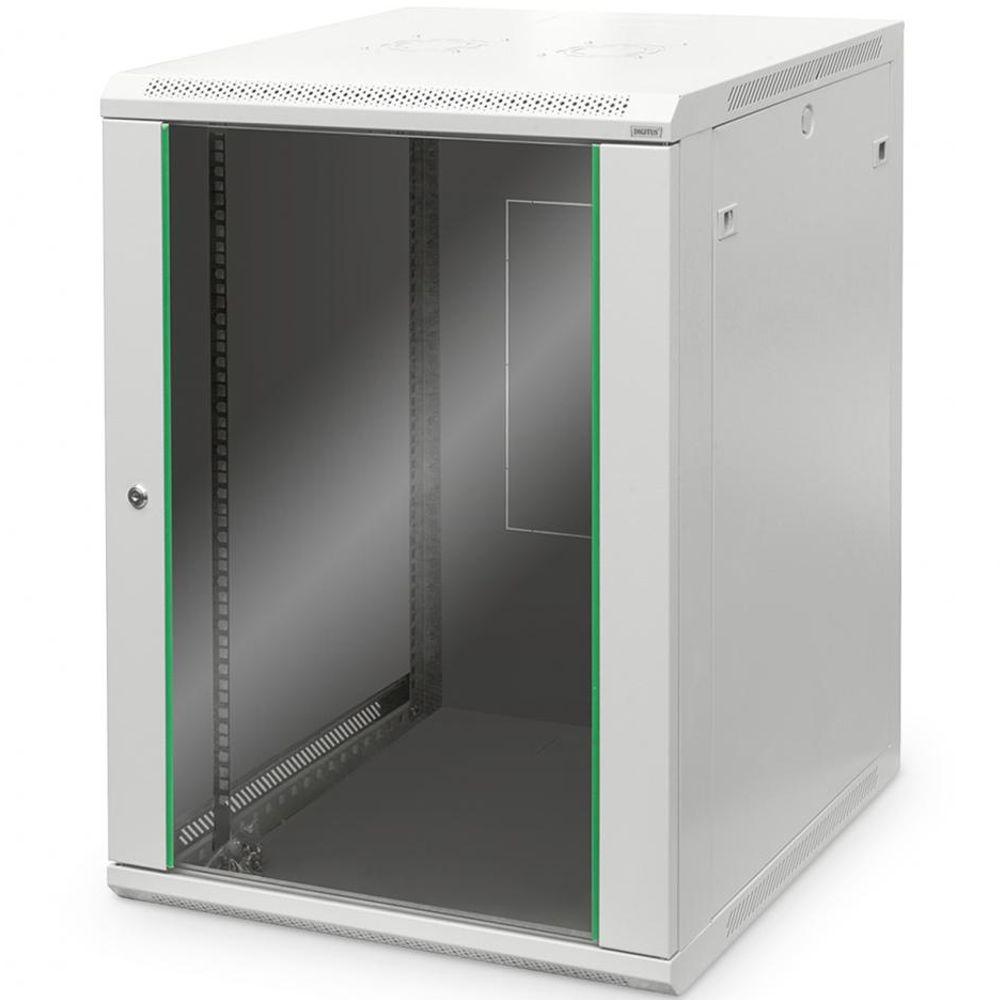

16U serverkast wandmontage

Deze 19 inch wandkast / netwerkkast uit de Dynamic Basic-serie is ontworpen voor het professioneel installeren van actieve en passieve netwerkapparatuur binnen zakelijke netwerk-, server- en dataomgevingen. De behuizing is geschikt voor onder andere switches, patchpanelen, routers, NAS-systemen, DVR-recorders en andere 19 inch rackcomponenten binnen technische ruimtes, kantooromgevingen, utiliteit, retail en kleine serverinstallaties.

De kast beschikt over een 16U rackhoogte en heeft buitenafmetingen van 785 x 600 x 600 millimeter. Dankzij de grotere inbouwdiepte biedt deze wandbehuizing extra ruimte voor diepere netwerkapparatuur, uitgebreid kabelmanagement en professionele rackinstallaties met hogere aansluitdichtheid.

De constructie bestaat uit hoogwaardig staalplaat van 1,0 tot 1,2 millimeter dik. Dit zorgt voor een stabiele en robuuste behuizing met een maximale statische draagcapaciteit van 60 kilogram. De elektrostatische poedercoating in RAL 7035 lichtgrijs beschermt de kast tegen corrosie en mechanische belasting bij normaal gebruik binnenshuis.

De voorzijde is voorzien van een afsluitbare glazen deur met stalen frame en een openingshoek van 230 graden. Hierdoor blijft de inhoud goed zichtbaar en blijft apparatuur eenvoudig toegankelijk tijdens installatie, onderhoud en uitbreiding. De deur beschikt over een 1-puntssluiting en de draairichting van de deur kan worden aangepast afhankelijk van de installatiesituatie.

De behuizing beschikt over afneembare zijpanelen, waardoor de toegankelijkheid tijdens bekabeling en onderhoud aanzienlijk wordt verbeterd. Dit vereenvoudigt de installatie van netwerkapparatuur en kabelmanagement binnen professionele rackomgevingen.

Intern bevinden zich twee paar gegalvaniseerde 19 inch profielrails met duidelijke U-markeringen die aan de voor- en achterzijde van de kast zijn geplaatst. De profielrails zijn verstelbaar in diepte, waardoor apparatuur nauwkeurig kan worden gepositioneerd afhankelijk van connectorruimte, bekabeling en apparaatdiepte. De ondersteunde installatiediepte voor componenten bedraagt 369 tot 470 millimeter.

Voor professioneel kabelmanagement beschikt de kast over meerdere voorgestanste kabeldoorvoeren aan de achterzijde, bovenzijde en onderzijde. Hierdoor kan bekabeling flexibel worden aangelegd binnen gestructureerde netwerk- en data-installaties.

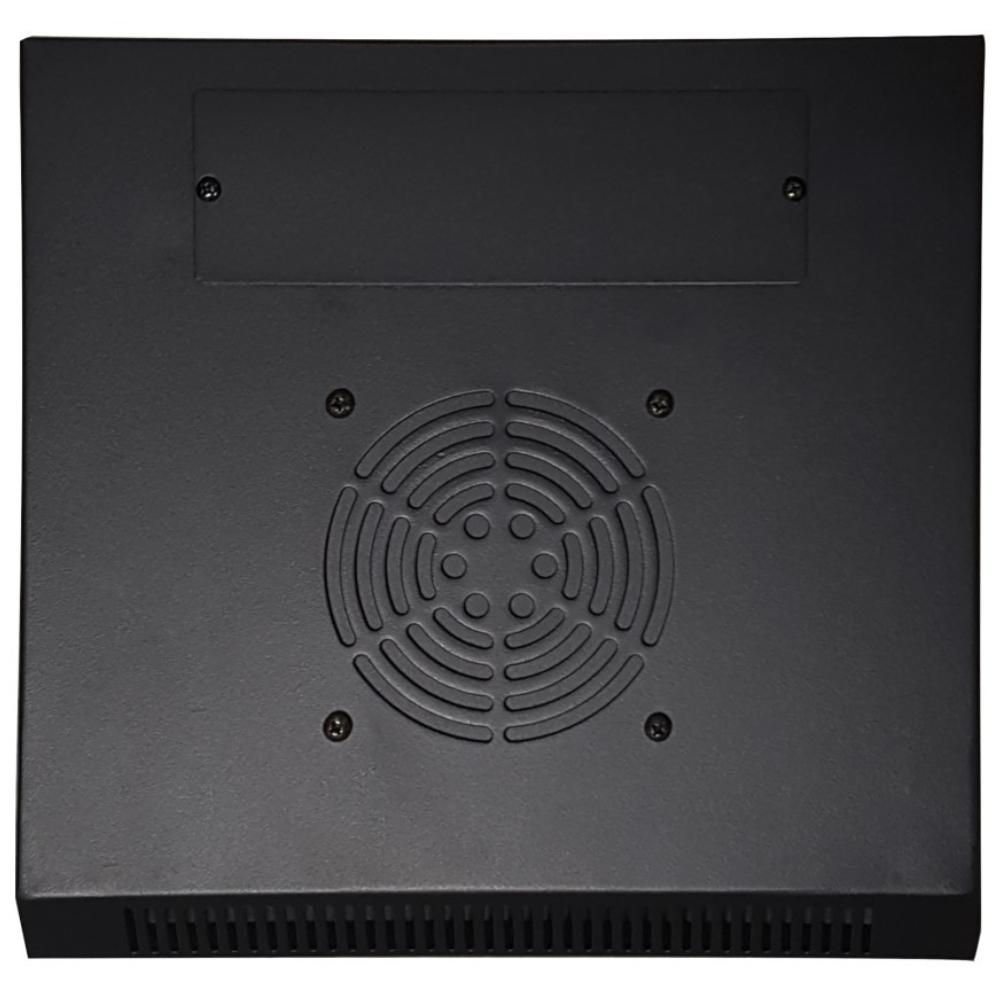

De dakplaat is voorbereid voor installatie van een optionele ventilatormodule. Daarnaast beschikt de behuizing over geïntegreerde ventilatiesleuven voor actieve en passieve ventilatie. Hierdoor kan warmte van netwerkapparatuur efficiënter worden afgevoerd binnen professionele rackomgevingen.

De beschermingsklasse IP20 geeft aan dat de behuizing bescherming biedt tegen aanraking van interne onderdelen met grotere vaste objecten. Hierdoor is de kast geschikt voor droge binnenomgevingen zoals technische ruimtes, serverruimtes en netwerkverdelers.

De wandmontage wordt uitgevoerd via een meegeleverde montageplaat die eerst aan de wand wordt bevestigd en vervolgens met de behuizing wordt verbonden. De netwerkkast wordt volledig voorgemonteerd geleverd en is direct gereed voor installatie.

Binnen de behuizing bevinden zich 4 geïntegreerde aardingspunten voor correcte potentiaalvereffening van de kast, zijpanelen en voordeur.

Specificaties
• Serie: Dynamic Basic
• Type: wandkast / netwerkkast / serverkast / patchkast
• Rackformaat: 19 inch
• Rackhoogte: 16U
• Buitenafmetingen: 785 x 600 x 600 millimeter
• Installatiediepte componenten: 369 tot 470 millimeter
• Maximaal draagvermogen: 60 kilogram
• Beschermingsklasse: IP20
• Profielrails: 2 paar gegalvaniseerde 19 inch rails, verstelbaar in diepte
• U-markeringen: aanwezig aan voor- en achterzijde
• Deur: glazen deur met stalen frame, afsluitbaar
• Openingshoek deur: 230 graden
• Sluiting: 1-puntssluiting
• Zijpanelen: afneembaar
• Materiaal: staalplaat, 1,0 tot 1,2 millimeter
• Afwerking: elektrostatische poedercoating
• Kleur: lichtgrijs, RAL 7035
• Kabeldoorvoer: achterzijde, bovenzijde en onderzijde
• Ventilatie: actieve en passieve ventilatie mogelijk
• Ventilatorvoorbereiding: aanwezig in dakplaat
• Aarding: 4 geïntegreerde aardingspunten
• Montage: wandmontage
• Levering: volledig voorgemonteerd
• Garantie: 5 jaar

Inhoud van de verpakking
• 19 inch wandkast 16U
• Set aardingskabels
• Installatieset met schroeven, kooimoeren en sluitringen
• 2 sleutels

Toepassingen
• Professionele netwerkverdelers
• Server- en data-installaties
• Patchpanelen en switches
• Routers, NAS-systemen en netwerkapparatuur
• CCTV-netwerken en IP-camera-installaties
• Technische ruimtes en serverruimtes
• Zakelijke en industriële netwerkomgevingen

Toelichting op technische termen
• 19 inch rackformaat: internationale standaard voor professionele netwerk- en serverapparatuur.
• 16U: aanduiding voor zestien hoogte-eenheden binnen een rackomgeving.
• IP20: bescherming tegen aanraking van interne onderdelen met grotere vaste objecten; geschikt voor droge binnenomgevingen.
• Poedercoating: slijtvaste beschermlaag tegen corrosie en mechanische belasting.
• Passieve ventilatie: natuurlijke luchtcirculatie via ventilatiesleuven zonder actieve ventilatoren.
• Actieve ventilatie: geforceerde luchtcirculatie via optionele ventilatormodules voor verbeterde warmteafvoer.
• Potentiaalvereffening: elektrische verbinding tussen metalen onderdelen om spanningsverschillen binnen de installatie te beperken.

Safety notes
• Zorg voor voldoende ventilatie rondom de geïnstalleerde apparatuur om oververhitting te voorkomen.
• Blokkeer de ventilatieopeningen van de behuizing niet.
• Monteer zware apparatuur altijd onderin de kast om ongelijke belasting te voorkomen.
• Zorg voor correcte aarding van zowel de kast als de aangesloten apparatuur.
• Gebruik overspanningsbeveiliging om apparatuur te beschermen tegen spanningspieken en blikseminslag.
• Vermijd installatie in vochtige of natte ruimtes; de behuizing is uitsluitend geschikt voor droge binnenomgevingen conform IP20.
• Leg kabels georganiseerd aan om beschadiging en verstoring van luchtcirculatie te voorkomen.
• Schakel aangesloten apparatuur spanningsloos tijdens installatie- en onderhoudswerkzaamheden.
• In gebieden met verhoogde kans op blikseminslag wordt aanvullende professionele bliksembeveiliging aanbevolen.

Belangrijke aandachtspunten
• Alleen geschikt voor 19 inch rackcomponenten.
• Controleer vooraf de inbouwdiepte van apparatuur en connectoren.
• Uitsluitend geschikt voor droge binnenomgevingen.
• Zorg voor voldoende ventilatieruimte rondom actieve netwerkapparatuur.
