SMA verloopkabel

Deze I-PEX naar SMA verloopkabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel maakt het mogelijk om een SMA-antenne aan te sluiten op een HF-, RF- of WLAN-module, zodat een RF-signaal betrouwbaar kan worden verzonden en ontvangen.

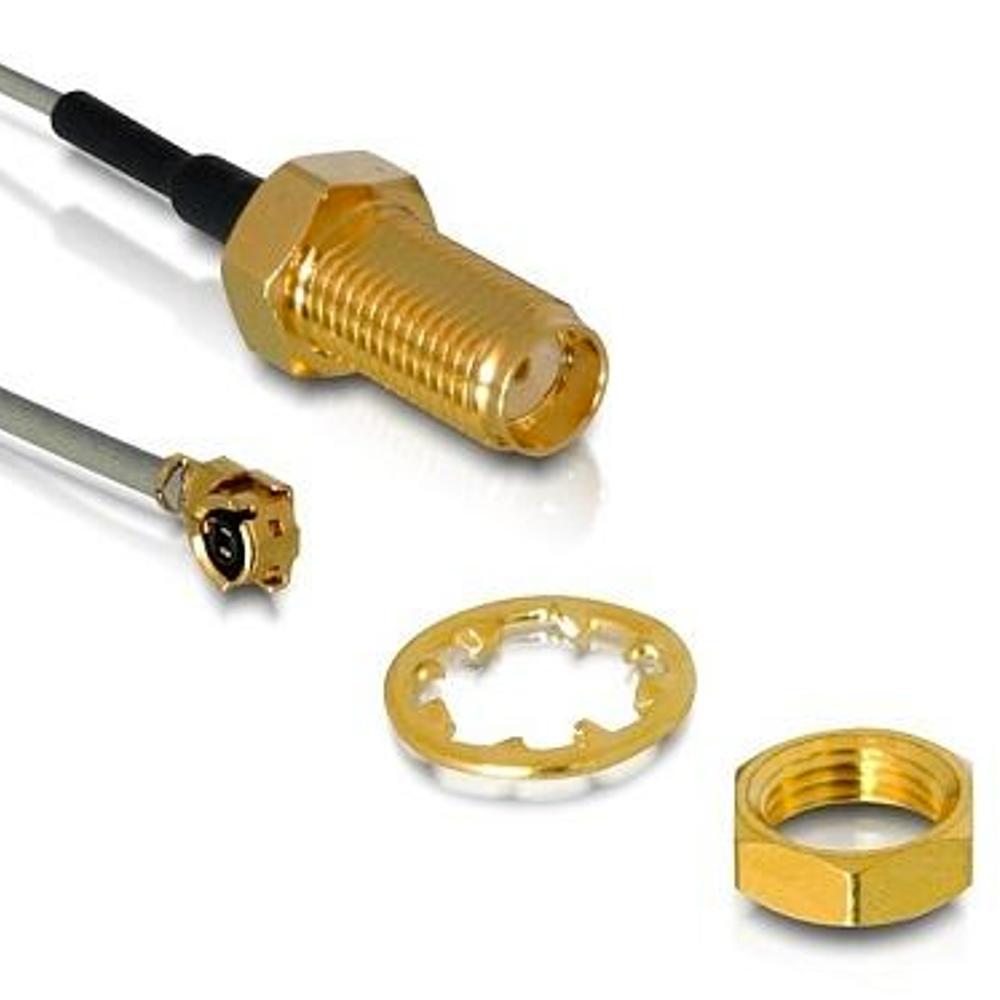

De kabel is uitgevoerd met een SMA female connector aan de ene zijde en een I-PEX (MHF) male connector aan de andere zijde. Dankzij de coaxiale RG-174U kabel en een impedantie van 50 ohm is deze verloopkabel geschikt voor uiteenlopende RF-toepassingen.

De kabel heeft een compacte diameter van circa 1,5 mm en is geschikt voor interne bekabeling waarbij flexibiliteit en signaalbetrouwbaarheid belangrijk zijn. De demping van 3,2 dB @ 2,4 GHz per meter zorgt voor een stabiele signaaloverdracht bij draadloze toepassingen.

Toepassingen
• Aansluiten van SMA-antennes op RF- en WLAN-modules
• Wi-Fi-, Bluetooth-, LTE- en GPS-toepassingen
• Interne antenneverbindingen in elektronica
• Embedded systemen en IoT-oplossingen

Specificaties & kenmerken
• Kabeltype: RG-174U
• Kabelopbouw: Coaxiaal
• Impedantie: 50 ohm
• Aansluiting 1: SMA female
• Aansluiting 2: I-PEX male (MHF)
• Kabeldiameter: ca. 1,5 mm
• Kabeldemping: 3,2 dB @ 2,4 GHz per meter
• Kleur: Zwart

Uitleg aansluitingen
I-PEX is de fabrikant van zeer compacte RF-connectoren die worden gebruikt voor interne antenneaansluitingen in apparaten zoals Wi-Fi-, Bluetooth-, LTE- en GPS-modules. MHF (Micro High Frequency) is de connectorfamilie van I-PEX en is ontworpen voor hoogfrequente signalen in compacte elektronica.

Een I-PEX MHF-connector wordt meestal toegepast op interne RF-modules, terwijl een SMA-connector wordt gebruikt voor externe antennes. Deze verloopkabel vormt de verbinding tussen een interne RF-module en een externe SMA-antenne.
