RP-SMA verloopkabel

Deze RP-SMA naar I-PEX MHF® I antennekabel van Delock is bedoeld om een antennesignaal naar het interieur van een apparaat te leiden. De kabel wordt toegepast om een externe RP-SMA-antenne te koppelen aan een interne RF-module, bijvoorbeeld bij Wi-Fi-, Bluetooth- of andere draadloze toepassingen.

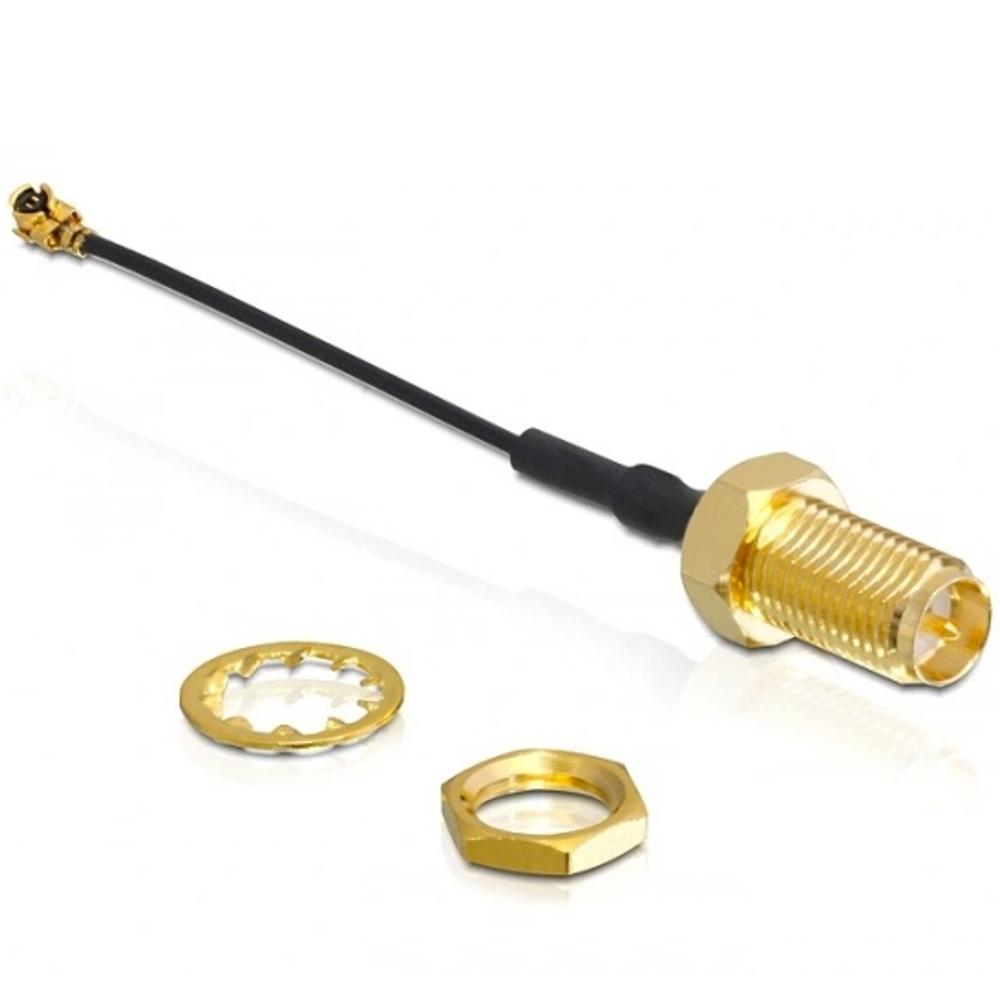

De kabel is uitgevoerd met een RP-SMA female bulkhead connector aan de ene zijde en een I-PEX Inc., MHF® I plug aan de andere zijde. Dankzij de coaxiale kabelopbouw en een impedantie van 50 ohm is deze antennekabel geschikt voor betrouwbare signaaloverdracht binnen RF-systemen.

De kabel is opgebouwd uit kabeltype 1.13 en heeft een zeer compacte kabeldiameter en een kleine minimale buigradius, waardoor hij ideaal is voor interne inbouwtoepassingen met beperkte ruimte. De demping van 3,2 dB @ 2,4 GHz per meter draagt bij aan stabiele RF-prestaties.

Toepassingen
• Naar binnen voeren van antennesignalen in apparaten
• Aansluiten van externe RP-SMA-antennes op interne RF-modules
• Wi-Fi-, Bluetooth- en RF-toepassingen
• Embedded systemen en compacte elektronica

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: 1.13
• Impedantie: 50 Ohm
• Aansluiting 1: RP-SMA female bulkhead
• Aansluiting 2: I-PEX Inc., MHF® I plug
• Schroefdraadlengte: 10 mm
• Kabeldiameter: ca. 1,13 mm
• Minimale buigradius: 4,5 mm
• Kabeldemping: 3,2 dB @ 2,4 GHz per meter
• Kleur: Zwart

Uitleg aansluitingen
RP-SMA (Reverse Polarity SMA) is een veelgebruikte 50-ohm RF-connector bij Wi-Fi- en RF-apparatuur. Door de omgekeerde pinconfiguratie is RP-SMA niet compatibel met standaard SMA-connectoren.

I-PEX MHF® I is een zeer compacte RF-connector die wordt toegepast op interne draadloze modules zoals Wi-Fi-, Bluetooth-, LTE- en GPS-modules. Deze antennekabel vormt de verbinding tussen een externe RP-SMA-antenne en een interne RF-module.
