RP-SMA verloopkabel

Deze RP-SMA naar I-PEX MHF I antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast om een externe RP-SMA-antenne te koppelen aan een interne RF-module, bijvoorbeeld bij Wi-Fi-, Bluetooth- of andere draadloze toepassingen.

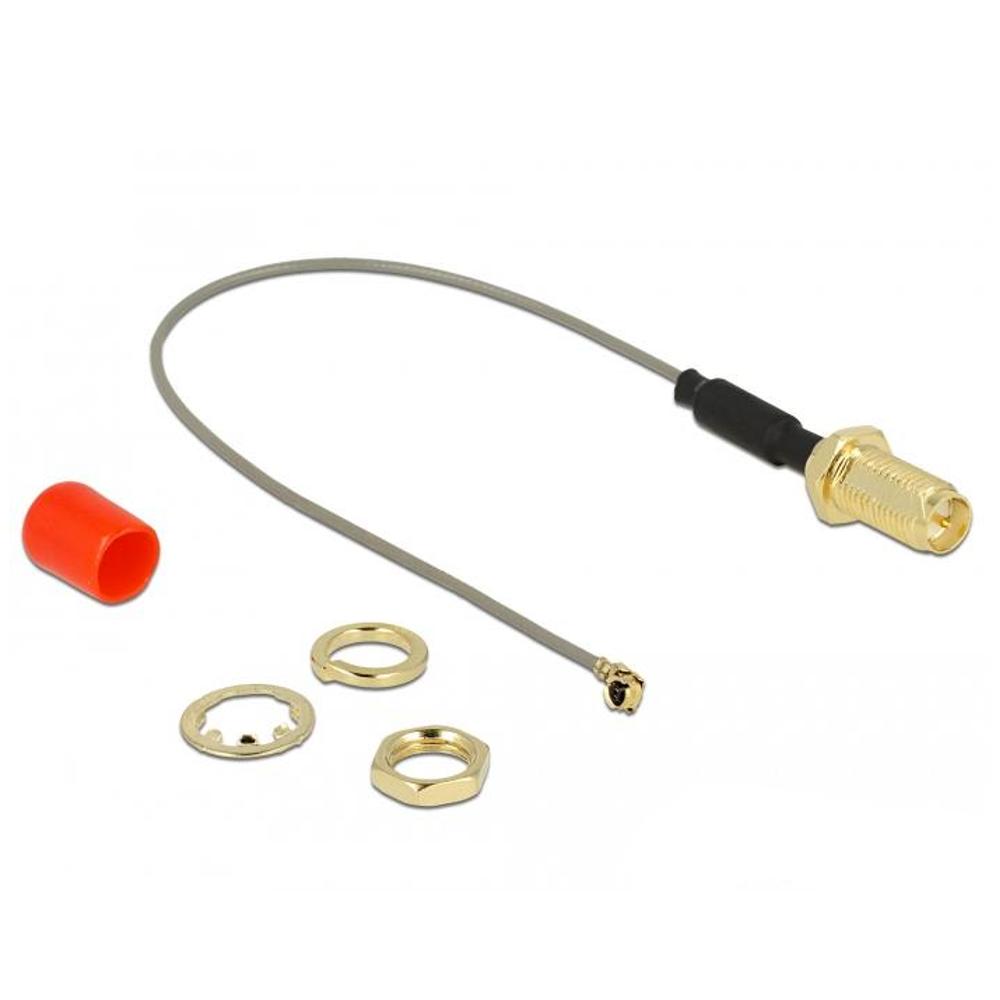

De kabel is uitgevoerd met een RP-SMA female bulkhead connector aan de ene zijde en een I-PEX Inc., MHF® I plug aan de andere zijde. De geïntegreerde ferrietkern helpt bij het onderdrukken van elektromagnetische storingen, wat bijdraagt aan een stabieler en schoner RF-signaal.

Dankzij de coaxiale kabelopbouw met kabeltype 1.13 en een impedantie van 50 ohm is deze antennekabel geschikt voor compacte inbouwtoepassingen. De kabel heeft een demping van 3,2 dB @ 2,4 GHz per meter en een zeer kleine kabeldiameter, waardoor hij eenvoudig te installeren is in behuizingen met beperkte ruimte.

Toepassingen
• Aansluiten van externe RP-SMA-antennes op interne RF-modules
• Wi-Fi-, Bluetooth- en RF-toepassingen
• Interne antenneverbindingen in compacte elektronica
• Embedded systemen en IoT-oplossingen

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: 1.13
• Impedantie: 50 Ohm
• Aansluiting 1: RP-SMA female bulkhead
• Aansluiting 2: I-PEX Inc., MHF® I plug
• Ferrietkern: Ja
• Schroefdraadlengte: 10 mm
• Kabeldiameter: ca. 1,13 mm
• Kabeldemping: 3,2 dB @ 2,4 GHz per meter
• Kleur: Grijs

Uitleg aansluitingen
RP-SMA (Reverse Polarity SMA) is een veelgebruikte antenneconnector bij Wi-Fi- en RF-apparatuur. Het verschil met standaard SMA zit in de omgekeerde pinconfiguratie, waardoor RP-SMA en SMA niet onderling uitwisselbaar zijn.

I-PEX MHF® I is een zeer compacte RF-connector die wordt toegepast op interne draadloze modules zoals Wi-Fi-, Bluetooth-, LTE- en GPS-modules. Deze antennekabel vormt de verbinding tussen een interne RF-module en een externe RP-SMA-antenne.
