RP-SMA verloopkabel

Deze RP-SMA naar I-PEX MHF 4L LK antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. Dankzij de interne vergrendeling is deze kabel bijzonder geschikt voor toepassingen in omgevingen met hoge schok- en trillingsbelasting, waar een betrouwbare RF-verbinding vereist is.

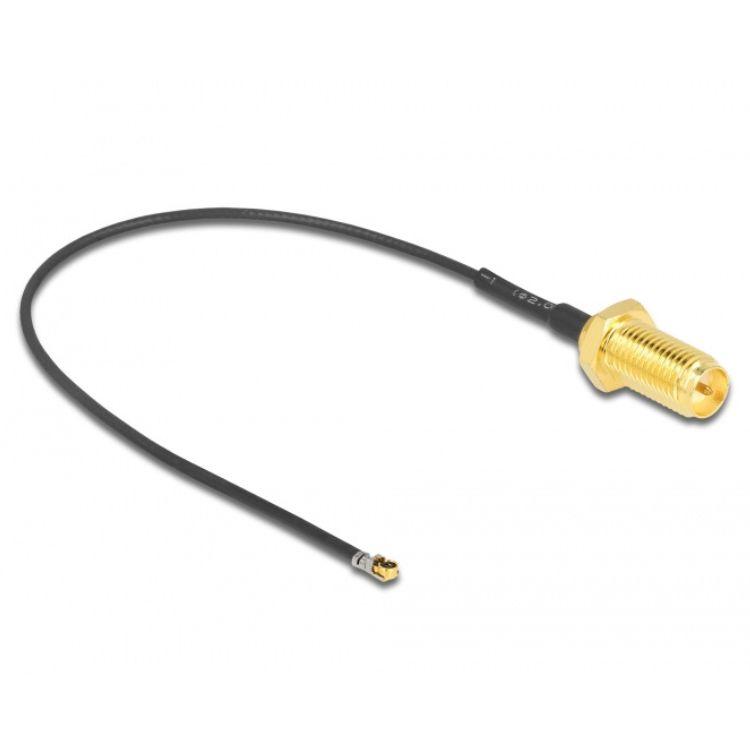

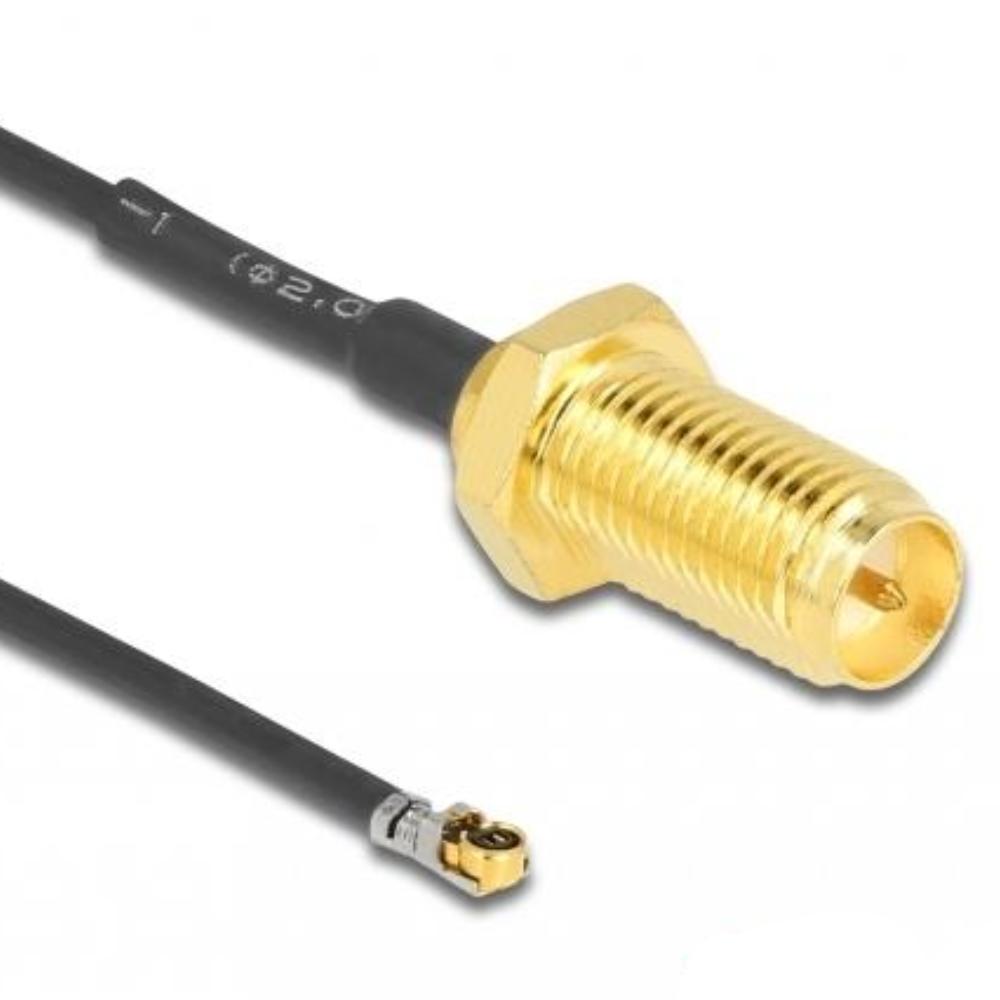

De kabel is uitgevoerd met een RP-SMA female bulkhead connector aan de ene zijde en een I-PEX Inc., MHF® 4L LK plug aan de andere zijde. De coaxiale kabelopbouw met een impedantie van 50 ohm maakt deze antennekabel geschikt voor uiteenlopende RF-toepassingen, zoals Wi-Fi, LTE en andere draadloze systemen.

De kabel is opgebouwd uit kabeltype 1.37 en heeft een compacte kabeldiameter en een zeer kleine minimale buigradius, waardoor hij ideaal is voor interne inbouwtoepassingen met beperkte ruimte. De demping van 2,5 dB @ 2,4 GHz per meter zorgt voor stabiele en betrouwbare signaaloverdracht.

Toepassingen
• Aansluiten van externe RP-SMA-antennes op interne RF-modules
• Wi-Fi-, LTE- en andere draadloze RF-toepassingen
• Industriële en mobiele toepassingen met trillingen
• Embedded systemen en compacte elektronica

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: 1.37
• Impedantie: 50 Ohm
• Aansluiting 1: RP-SMA female bulkhead
• Aansluiting 2: I-PEX Inc., MHF® 4L LK plug
• Schroefdraadlengte: 10 mm
• Kabeldiameter: ca. 1,37 mm
• Minimale buigradius: 4,5 mm
• Kabeldemping: 2,5 dB @ 2,4 GHz per meter

Uitleg aansluitingen
RP-SMA (Reverse Polarity SMA) is een veelgebruikte antenneconnector bij Wi-Fi- en RF-apparatuur. Het verschil met standaard SMA zit in de omgekeerde pinconfiguratie, waardoor RP-SMA en SMA niet onderling uitwisselbaar zijn.

I-PEX MHF® 4L LK is een zeer compacte RF-connector met vergrendeling, ontworpen om losraken door trillingen of bewegi
