SMA verloopkabel

Deze TS-9 90° naar SMA bulkhead adapterkabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De adapter wordt toegepast om een TS-9 RF-aansluiting te koppelen aan een SMA-antenneaansluiting, bijvoorbeeld bij mobiele data- en RF-toepassingen.

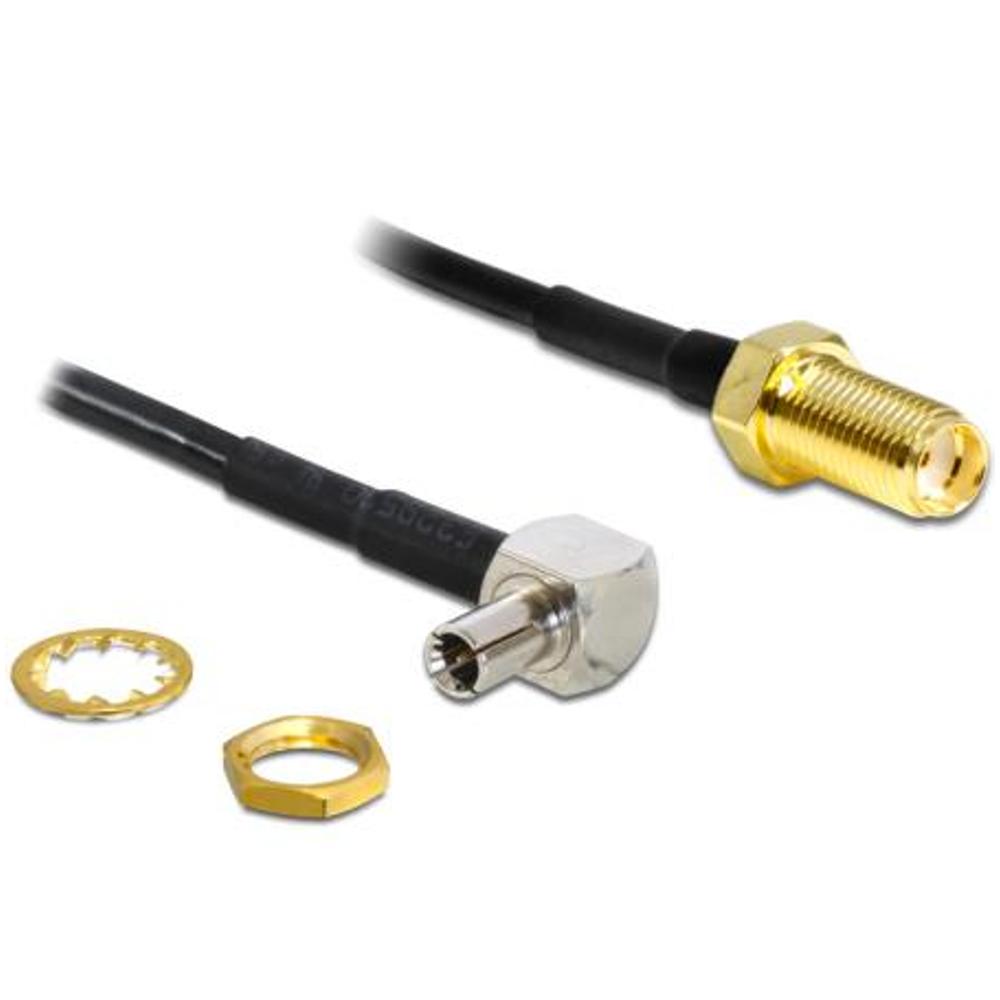

De kabel is uitgevoerd met een TS-9 plug in 90° uitvoering aan de ene zijde en een SMA female bulkhead connector aan de andere zijde. Dankzij de haakse TS-9 connector is deze adapter bijzonder geschikt voor compacte inbouwsituaties waarbij beperkte ruimte beschikbaar is of waarbij de kabel direct langs de behuizing moet worden geleid.

De coaxiale RG-174 kabel biedt betrouwbare signaaloverdracht en heeft een lage demping van 0,29 dB @ 2,6 GHz. Door de compacte kabeldiameter is deze adapterkabel geschikt voor interne bekabeling en flexibele RF-installaties.

Toepassingen
• Aansluiten van TS-9 modules op SMA-antennes
• LTE-, 4G- en mobiele RF-toepassingen
• Antenne-adaptatie in compacte apparaten
• Embedded en industriële RF-oplossingen

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: RG-174
• Aansluiting 1: TS-9 plug 90°
• Aansluiting 2: SMA female bulkhead
• Kabeldemping: 0,29 dB @ 2,6 GHz
• Kabeldiameter: ca. 2,8 mm
• Kleur: Zwart

Uitleg aansluitingen
TS-9 is een compacte RF-connector die veel wordt gebruikt bij mobiele datamodems, LTE-routers en RF-modules. De haakse uitvoering maakt montage mogelijk
