SMA verloopkabel

Deze RP-TNC naar SMA antennekabel van Delock is bedoeld voor het betrouwbaar verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast voor het koppelen van antennes, RF-modules en draadloze apparatuur waarbij een stabiele signaaloverdracht vereist is.

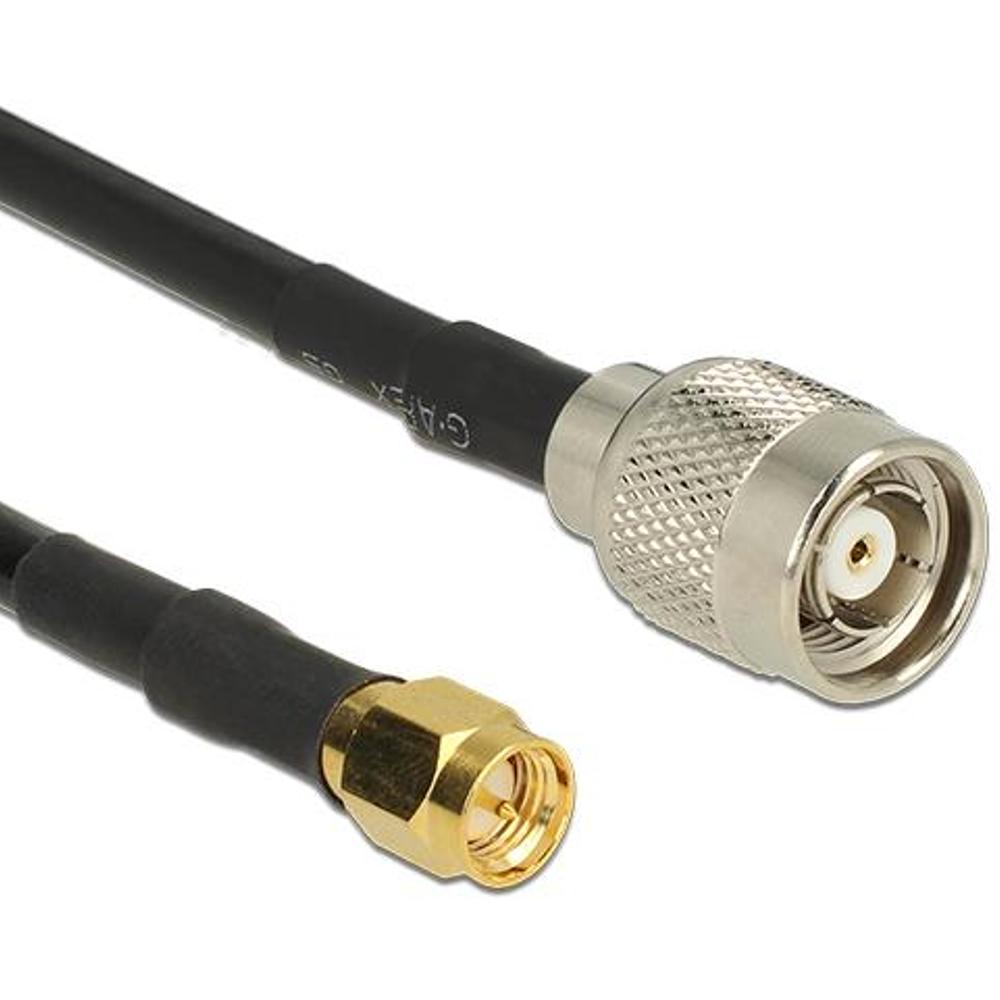

De kabel is uitgevoerd met een RP-TNC male connector aan de ene zijde en een SMA male connector aan de andere zijde. Dankzij de coaxiale RG-58 C/U kabel en een impedantie van 50 ohm is deze antennekabel geschikt voor uiteenlopende RF-toepassingen zoals Wi-Fi, radio- en meetapparatuur.

De RG-58 C/U kabel kenmerkt zich door een lage demping van 0,73 dB @ 1,0 GHz per meter, wat bijdraagt aan een betrouwbare signaalkwaliteit. Door de robuuste kabeldiameter en een ruime minimale buigradius is deze kabel geschikt voor vaste installaties en professionele toepassingen.

Toepassingen
• Verbinden van RP-TNC- en SMA-antennes
• RF- en radiofrequentietoepassingen
• Professionele meet- en communicatiesystemen
• Industriële en technische installaties

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: RG-58 C/U
• Impedantie: 50 Ohm
• Aansluiting 1: RP-TNC male
• Aansluiting 2: SMA male
• Kabeldemping: 0,73 dB @ 1,0 GHz per meter
• Kabeldiameter: ca. 4,95 mm
• Minimale buigradius: 20 mm
• Kleur: Zwart

Uitleg aansluitingen
RP-TNC (Reverse Polarity TNC) is een 50-ohm RF-connector die vaak wordt gebruikt in draadloze netwerken en professionele RF-installaties. Door de omgekeerde pinconfiguratie is RP-TNC niet compatibel met standaard TNC-connectoren.

SMA (SubMiniature version A) is een veelgebruikte schroefconnector voor RF-signalen en wordt toegepast bij antennes, RF-modules en meetapparatuur. Deze antennekabel vormt de verbinding tussen RP-TNC- en SMA-apparatuur binnen RF-systemen.
