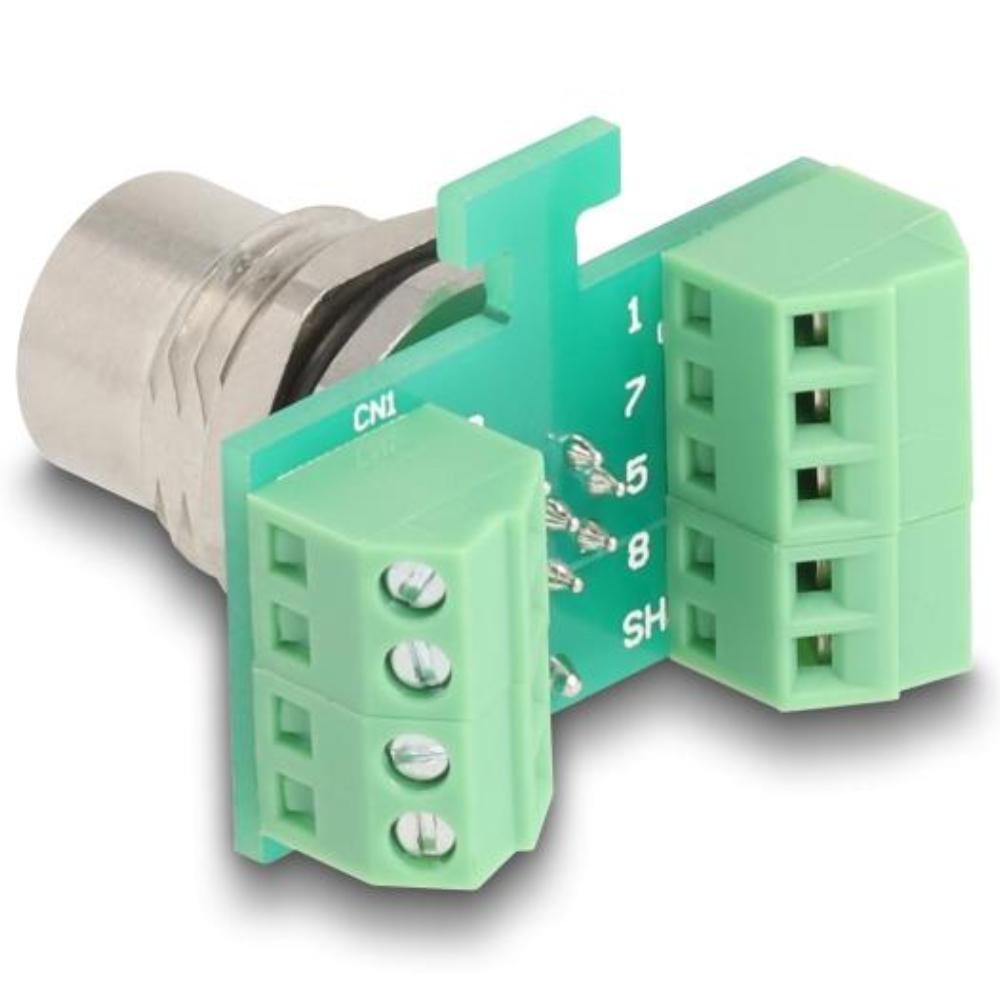

M12 transfermodule adapter

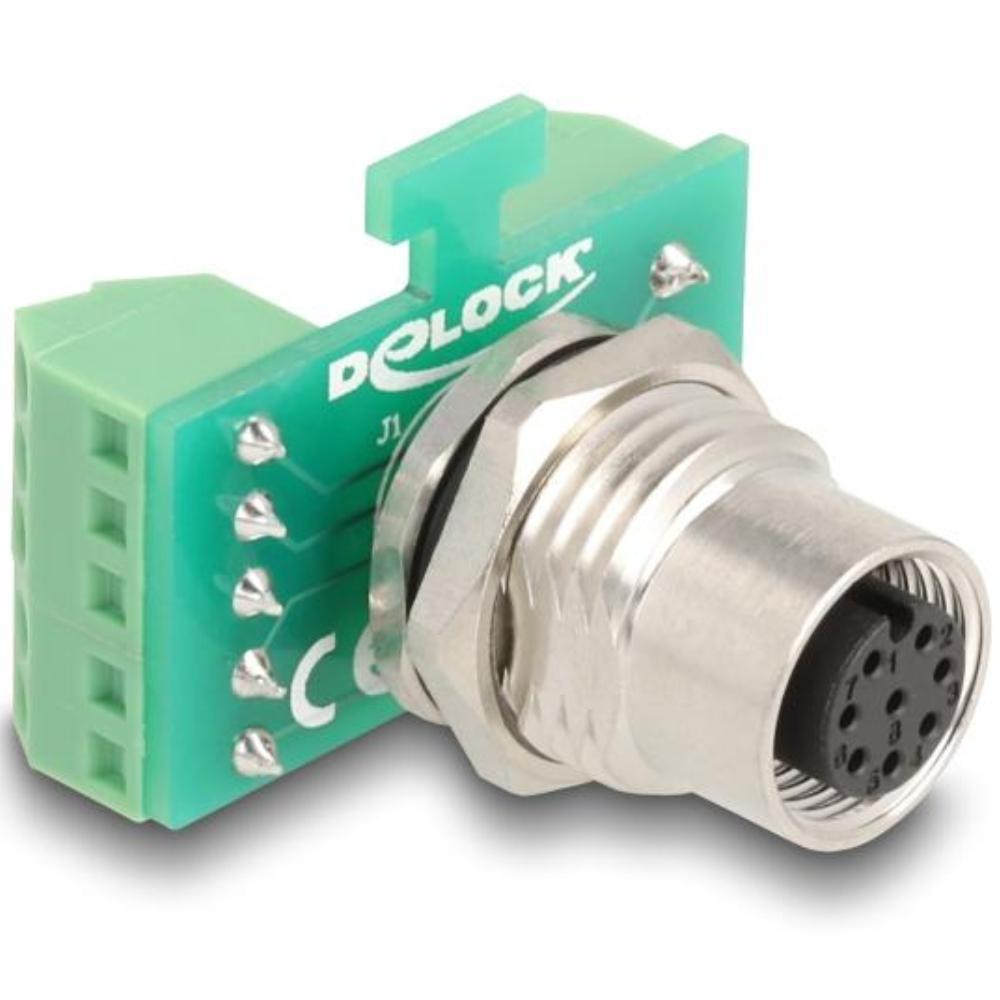

Deze M12 A-gecodeerde naar klemmenblok adaptermodule van DELOCK is bedoeld voor het verbinden van M12 veldapparatuur met elektrische circuits via schroefklemmen binnen industriële en installatietechnische omgevingen.
De adapter beschikt over een M12 female 8-pins A-gecodeerde connector en een 9-polig klemmenblok, waardoor signalen overzichtelijk kunnen worden doorverbonden naar bedrading in schakelkasten of installaties.
De module is geschikt voor inbouw in schakelkasten en dankzij de compacte afmetingen eenvoudig te integreren in bestaande installaties.
De adapter ondersteunt een directe signaaloverdracht en is geschikt voor toepassingen met meerdere signaallijnen.
De geïntegreerde M16 schroefdraad maakt een stevige mechanische bevestiging mogelijk.
De module is geschikt voor een breed temperatuurbereik en industriële toepassingen waar betrouwbaarheid vereist is.

Specificaties
Type: M12 naar klemmenblok adaptermodule
Merk: DELOCK
Aansluiting 1: M12 female 8-pin A-gecodeerd
Aansluiting 2: 9-polig klemmenblok
Codering: A-coded
Aantal pinnen: 8 (M12), 9 (klemmenblok)
Montage: paneel-/inbouwmontage
Installatieopening: 16.1 x 13.5 millimeter
Schroefdraad: M16 extern
Draaddoorsnede: 26 AWG tot 16 AWG
Pitch: 3.50 millimeter
Bedrijfstemperatuur: -40 °C tot 80 °C
Afmetingen: 52.1 x 33.1 x 24.9 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, schakelkastbouw, gebouwinstallaties, signaalbekabeling en toepassingen waarbij M12-verbindingen moeten worden geïntegreerd met klemmenstroken.

Toelichting op technische termen
M12 A-codering: industriële connectorstandaard voor signaal- en dataverbindingen binnen automatiseringssystemen.
Klemmenblok: aansluitblok met schroefklemmen voor het vastzetten van losse draden in elektrische installaties.
Paneelmontage: montagevorm waarbij de module in een behuizing of schakelkast wordt ingebouwd.
Pitch: afstand tussen de aansluitpunten van het klemmenblok, bepalend voor compatibiliteit met bedrading.
M16 schroefdraad: standaard metrische schroefdraad voor montage en bevestiging van componenten.
AWG: Amerikaanse standaard voor draaddikte; breed bereik voor verschillende kabeltypes en toepassingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de Europese Unie.
