M12 ethernetkabel

Deze M12 D-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het aansluiten van industriële netwerkcomponenten zoals PLC-systemen, sensoren en machinebesturingen binnen PROFINET- en Ethernet-gebaseerde automatiseringsnetwerken.

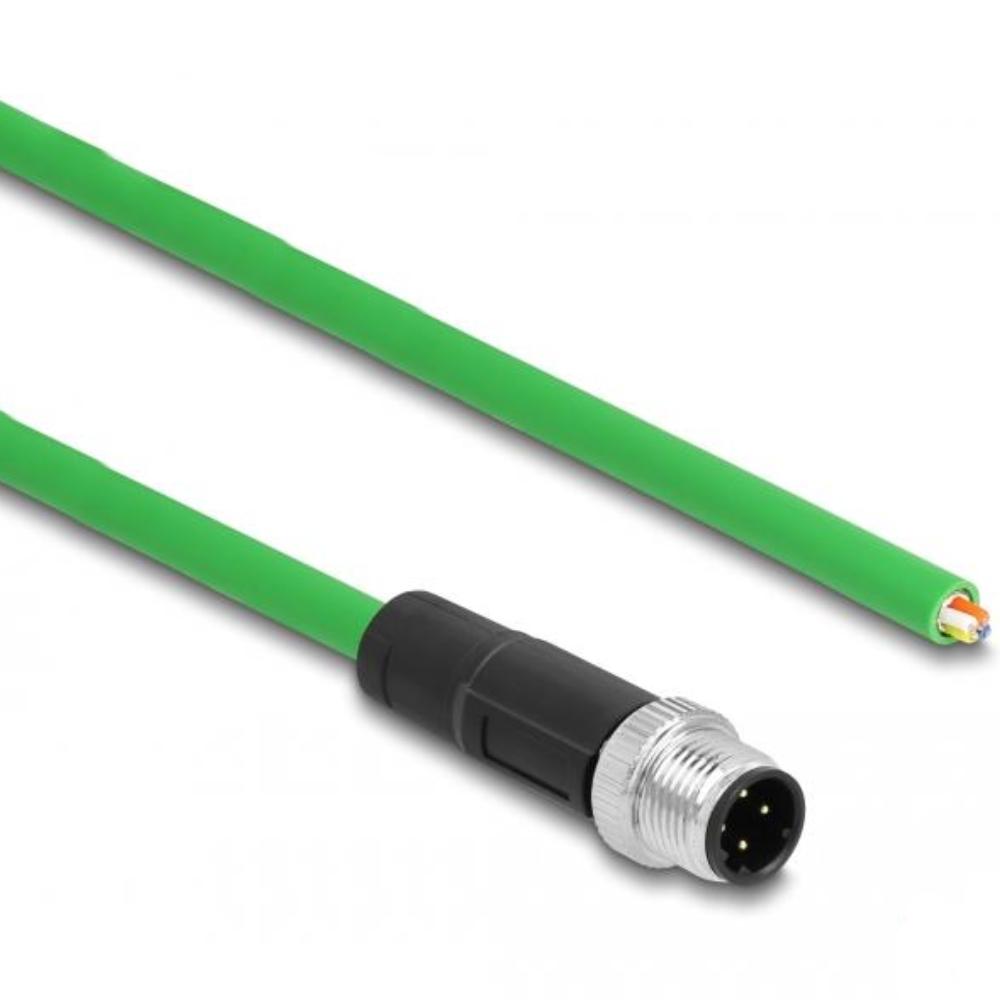

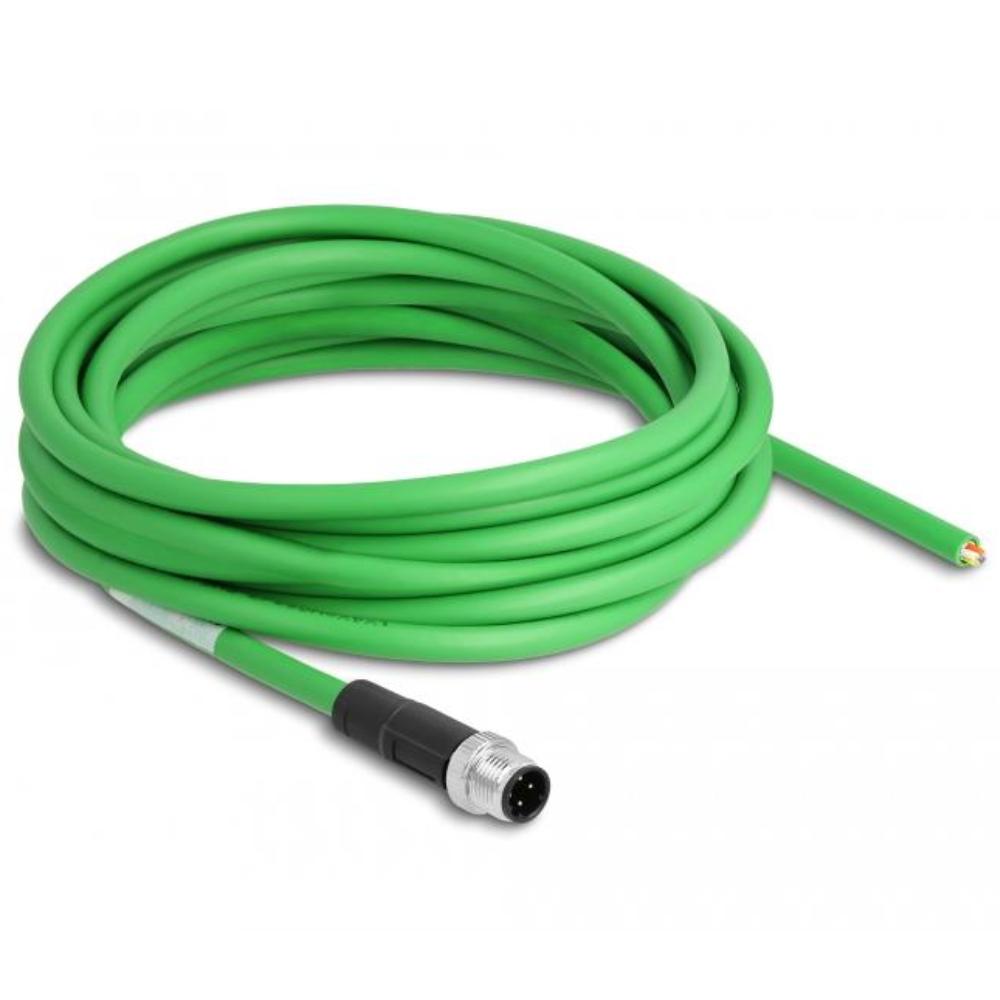

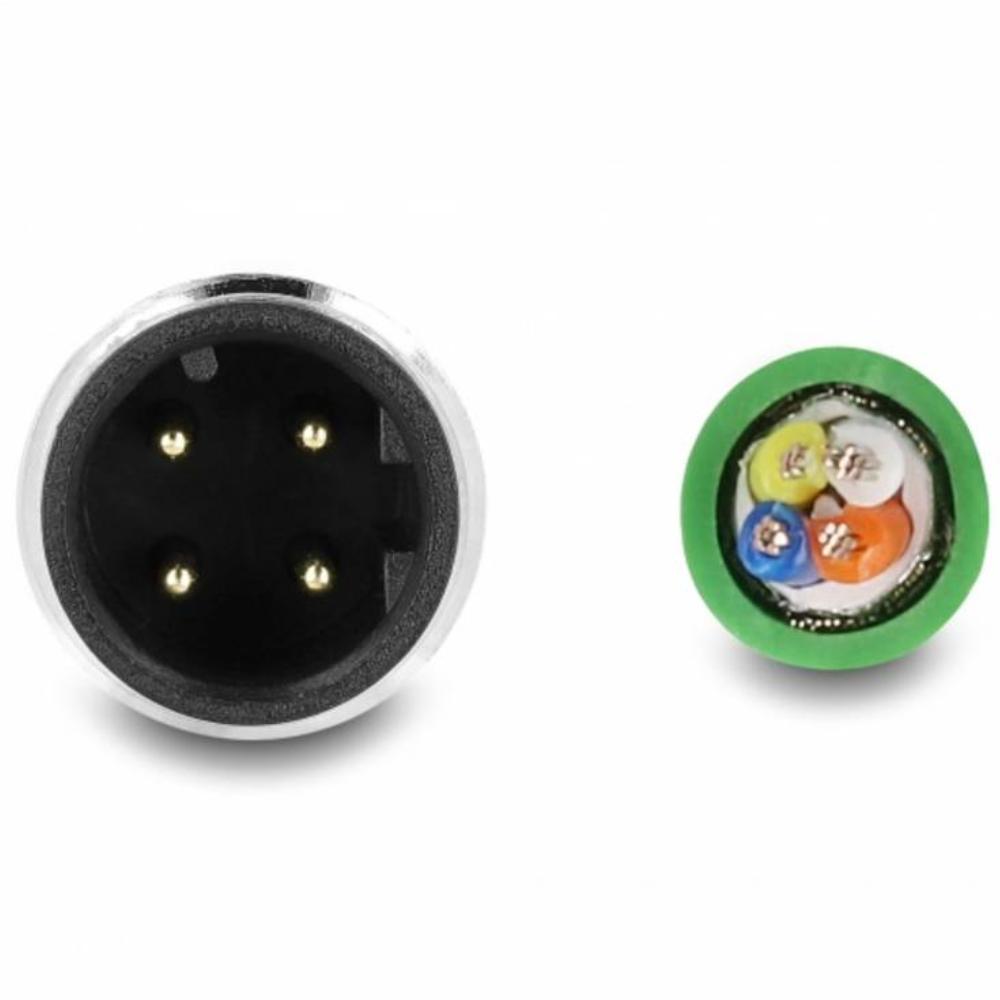

De kabel beschikt over een M12 male 4-pins D-gecodeerde connector aan de ene zijde en open draadeinden (4 aders) aan de andere zijde, waardoor directe aansluiting op klemmenstroken, verdeeldozen of interne bekabeling mogelijk is.
De kabel voldoet aan de PROFINET specificatie, wat zorgt voor compatibiliteit binnen industriële netwerken met vaste pinconfiguraties en stabiele datacommunicatie.

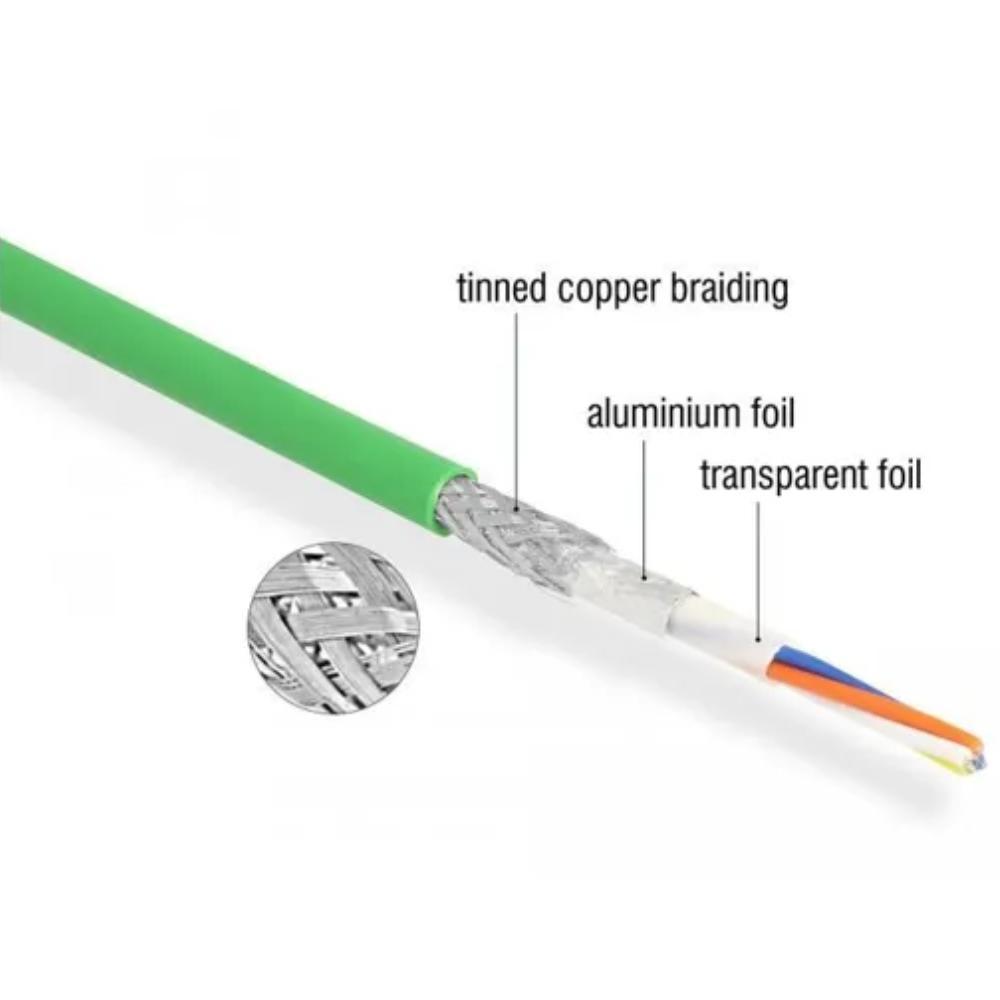

Dankzij de SF/UTP afscherming met aluminiumfolie, extra folielaag en vertinde koperen vlecht wordt elektromagnetische interferentie effectief onderdrukt en blijft de signaaloverdracht betrouwbaar.
De geleiders zijn uitgevoerd in vertind koper met een draaddikte van 22 AWG, wat zorgt voor lage weerstand en stabiele elektrische prestaties.
De PVC kabelmantel biedt een goede balans tussen flexibiliteit en mechanische bescherming en is geschikt voor industriële toepassingen met matige mechanische belasting.
De kabel is UV-bestendig en geschikt voor langdurig gebruik in industriële omgevingen.

Specificaties
Type: M12 Ethernetkabel naar open draadeinden
Merk: DELOCK
Aansluiting 1: M12 male 4-pin D-gecodeerd
Aansluiting 2: 4x open draadeinden
Netwerkstandaard: PROFINET
Afscherming: SF/UTP
Shielding: aluminiumfolie, extra folielaag en vertinde koperen vlecht
Geleider materiaal: vertind koper
Draaddoorsnede: 22 AWG
Kabeldiameter: 6.5 millimeter
Kabelmantel: PVC
Buigcycli: 1.000.000
Minimale buigradius (vast): 19.5 millimeter
Minimale buigradius (flexibel): 45.5 millimeter
Bestendigheid: UV-bestendig
Brandklasse: FT4
Bedrijfstemperatuur: -40 °C tot 70 °C
Kleur: groen
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, PROFINET netwerken, machinebouw, aansluitingen op verdeelkasten en besturingssystemen waar directe bekabeling zonder connector aan één zijde vereist is.

Toelichting op technische termen

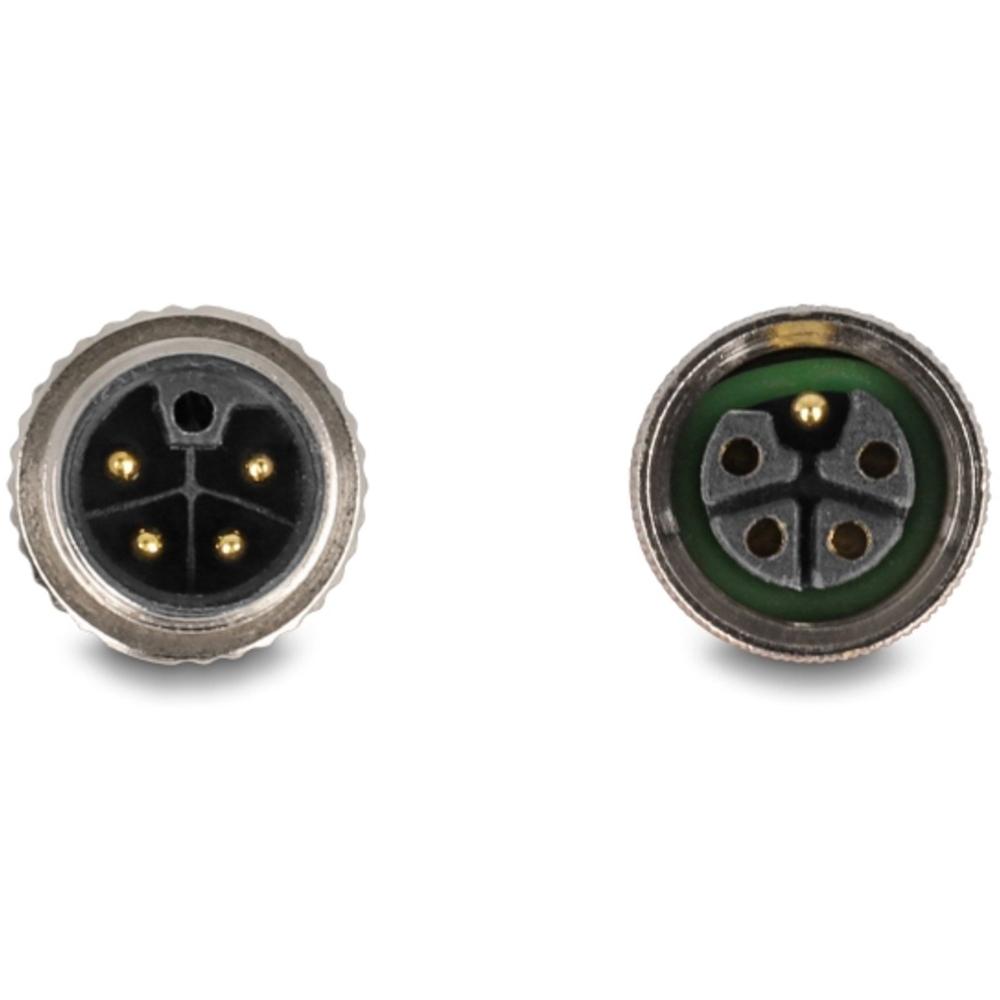

M12 D-codering: industriële connector met 4 pinnen en schroefvergrendeling, ontworpen voor Ethernettoepassingen en bestand tegen trillingen en vocht.
Open draadeinden: losse aders zonder connector, geschikt voor directe aansluiting op klemmen, terminals of interne bedrading.
SF/UTP: afschermingsopbouw met folie en gevlochten afscherming die elektromagnetische interferentie en signaalverlies beperkt.
PVC: kunststof kabelmantel met goede mechanische bescherming en flexibiliteit voor standaard industriële toepassingen.
AWG: maat voor draaddikte; 22 AWG biedt lage weerstand en stabiele prestaties bij industriële toepassingen.
UV-bestendigheid: bestand tegen langdurige blootstelling aan zonlicht zonder versnelde veroudering van de kabelmantel.

Toelichting op keurmerken en normen
PROFINET: industriële Ethernetstandaard voor real-time communicatie met vaste pinconfiguraties en hoge betrouwbaarheid.
FT4: vlamtestnorm die aangeeft dat de kabel beperkte vlamverspreiding heeft, ook bij bundels van kabels.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid, gezondheid en elektromagnetische compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen zoals lood, kwik en cadmium in elektrische en elektronische producten.
REACH: Europese regelgeving voor registratie en controle van chemische stoffen om risico’s voor mens en milieu te beperken.
