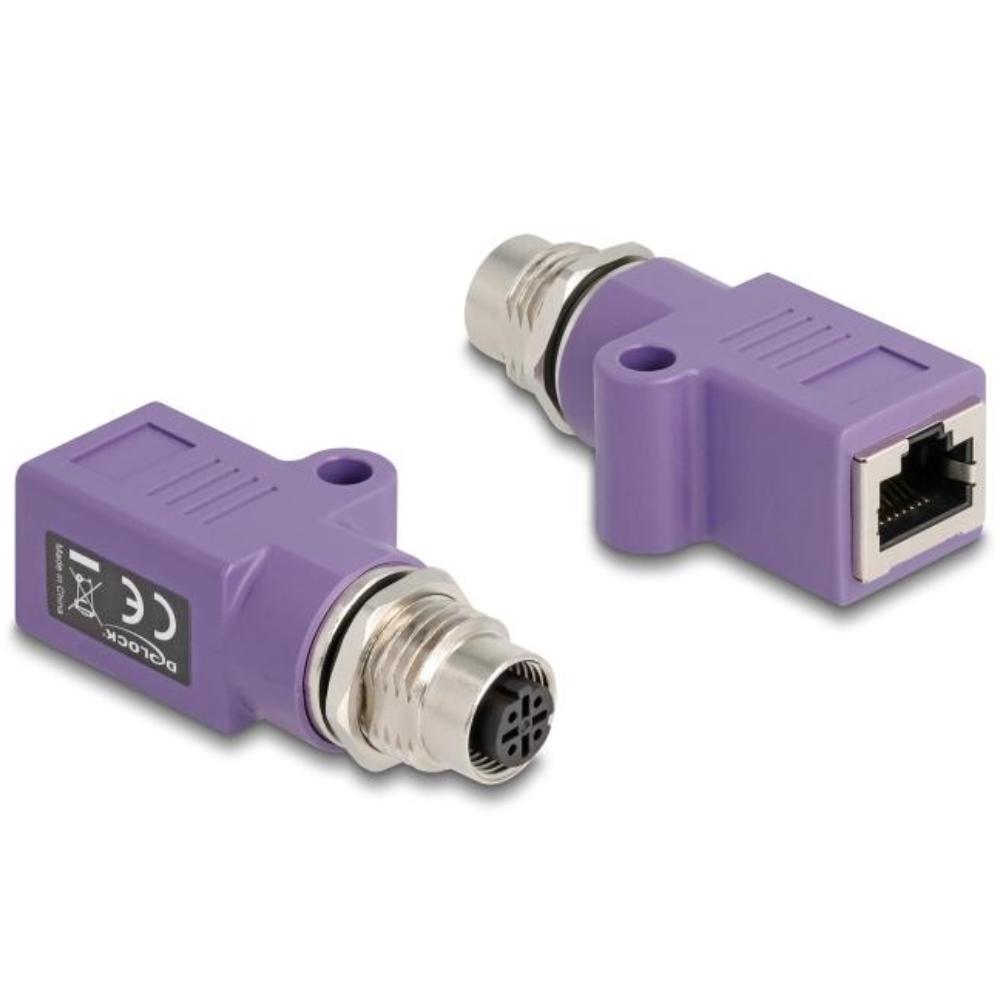

M12 naar RJ45 adapter

Deze M12 D-gecodeerde naar RJ45 paneeladapter van DELOCK is bedoeld voor het integreren van industriële Ethernetverbindingen in schakelkasten en behuizingen binnen automatiseringsomgevingen.

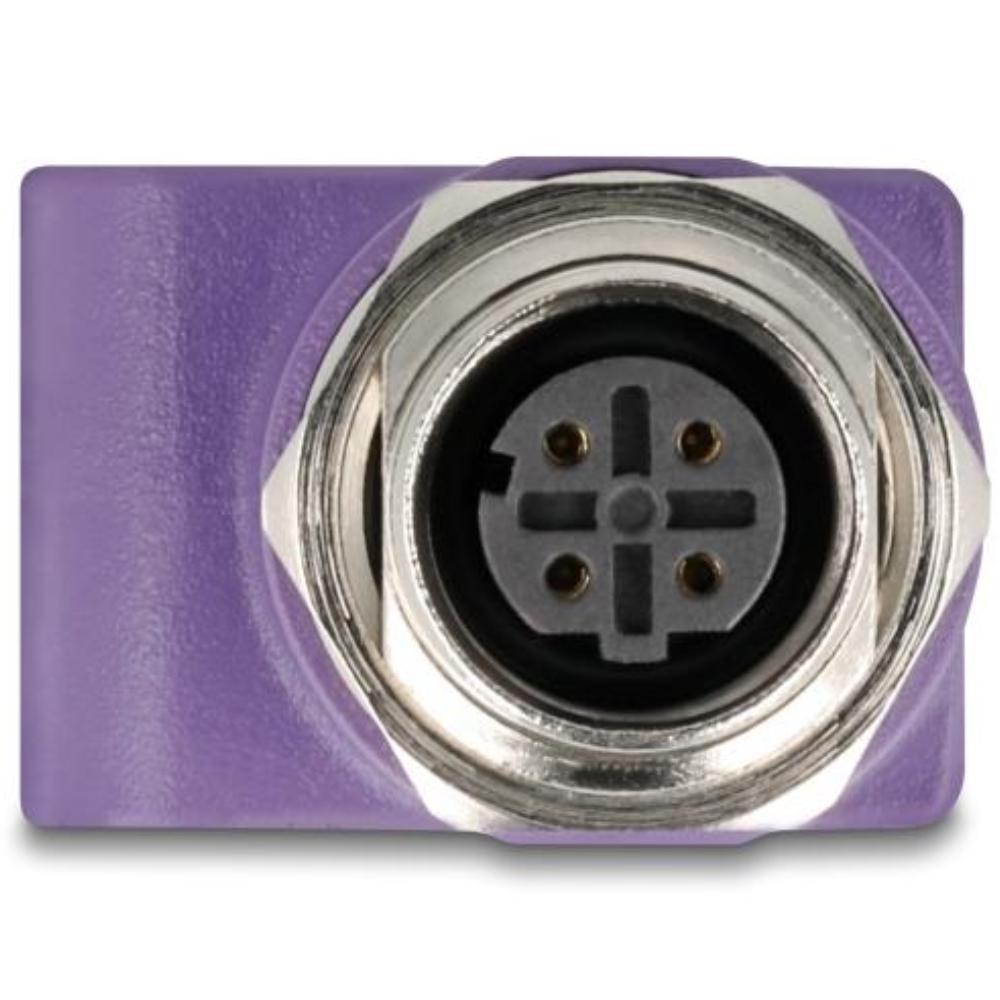

De adapter beschikt over een M12 female 4-pins D-gecodeerde aansluiting en een RJ45 female aansluiting, waardoor industriële apparatuur eenvoudig gekoppeld kan worden aan standaard Ethernetnetwerken.
Dankzij de paneel- en inbouwmontage met extra montagegat kan de adapter stevig worden bevestigd in een montageplaat of schakelkast.
De adapter voldoet aan de PROFINET specificatie en is geschikt voor Fast Ethernet toepassingen tot 100 Megabit per seconde.
De STP afscherming (Shielded Twisted Pair) minimaliseert elektromagnetische interferentie en zorgt voor een stabiele verbinding.
De combinatie van PVC en metalen behuizing biedt mechanische stevigheid en aanvullende afscherming.
De vergulde contacten zorgen voor lage overgangsweerstand en beschermen tegen corrosie.
Met een IP67 beschermingsklasse aan de M12-zijde is de adapter geschikt voor industriële omgevingen met stof en vocht.

Specificaties
Type: M12 naar RJ45 paneeladapter
Merk: DELOCK
Aansluiting 1: M12 female 4-pin D-gecodeerd
Aansluiting 2: RJ45 female
Codering: D-coded
Aantal pinnen: 4
Netwerkcategorie: Cat.5e
Ondersteunde datasnelheid: tot 100 Megabit per seconde
Protocol: PROFINET (pinout conform standaard)
Afscherming: STP (Shielded Twisted Pair)
Behuizing: PVC / metaal
Contactmateriaal: verguld
Montage: paneel-/inbouwmontage met montagegat
Installatie-afmetingen: 16.1 x 13.6 millimeter
Diameter montagegat: 2.7 millimeter
Schroefdraad: M16 extern
Nominale spanning: maximaal 250 volt
Nominale stroom M12: maximaal 4 ampère
Nominale stroom RJ45: maximaal 1.5 ampère
Bedrijfstemperatuur: -40 °C tot 85 °C
Beschermingsklasse: IP67 (M12), IP20 (RJ45)
Kleur: violet
Afmetingen: 59.6 x 20.0 x 19.0 millimeter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Compatibiliteit
M12 male aansluiting vereist
RJ45 netwerkkabel met male connector vereist

Toepassingen
Industriële automatisering, PROFINET netwerken, schakelkastbouw, paneelmontage en toepassingen waarbij een rechte kabeluitgang gewenst is.

Toelichting op technische termen
M12 D-codering: industriële Ethernetcodering voor Fast Ethernet (100 Mbps) waarbij twee getwiste aderparen worden gebruikt voor betrouwbare datatransmissie.
RJ45 female: standaard Ethernetpoort voor aansluiting van netwerkkabels met RJ45 male connector.
Cat.5e: netwerknorm geschikt voor frequenties tot 100 MHz en datasnelheden tot 1 Gigabit per seconde, maar in D-coded toepassingen doorgaans gebruikt voor 100 Mbps.
PROFINET: industriële Ethernetstandaard voor real-time communicatie binnen automatiseringssystemen.
STP afscherming: bescherming tegen elektromagnetische interferentie en overspraak.
PVC / metaal: combinatie van kunststof en metaal voor structurele stevigheid en extra afscherming.
Vergulde contacten: zorgen voor lage contactweerstand en beschermen tegen oxidatie.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling.
IP20: bescherming tegen aanraking, niet geschikt voor vochtige omgevingen.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilig gebruik van chemische stoffen binnen de Europese Unie.
