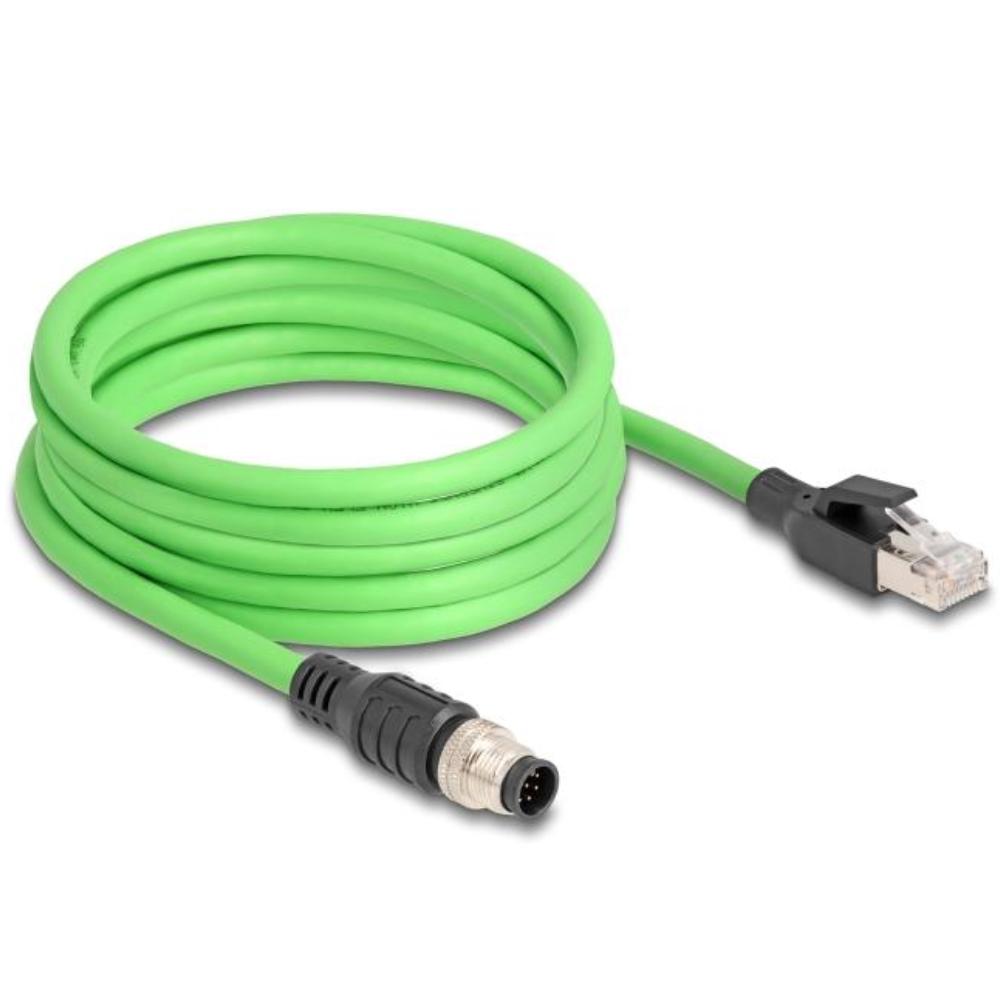

M12 naar RJ45 kabel

Deze M12 A-gecodeerde naar RJ45 kabel van DELOCK is bedoeld voor het verbinden van industriële apparatuur met standaard Ethernetnetwerken zoals sensoren, actuatoren en besturingssystemen binnen automatiseringsomgevingen.

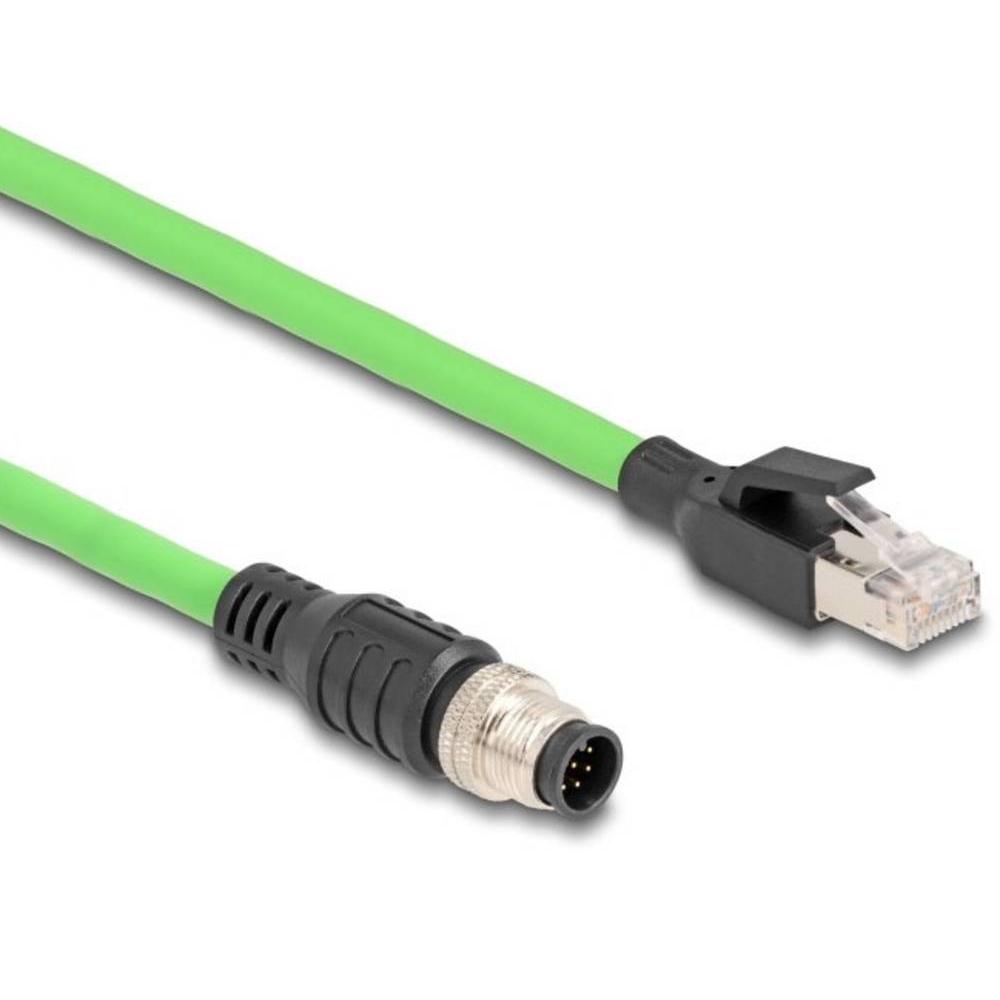

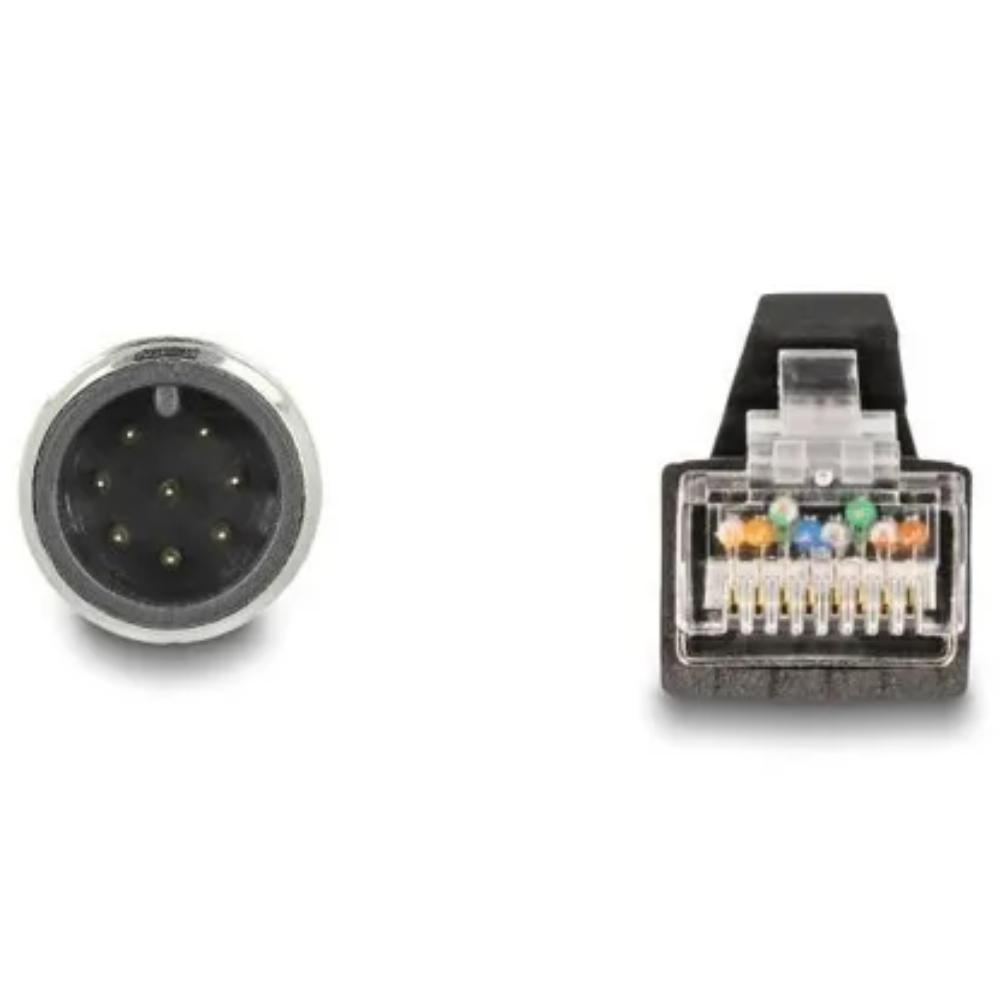

De kabel beschikt over een M12 male 8-pins A-gecodeerde connector en een RJ45 male connector, waardoor directe integratie mogelijk is tussen industriële interfaces en netwerkapparatuur zoals switches en routers.
De kabel is uitgevoerd met een SF/UTP afscherming bestaande uit aluminiumfolie en gevlochten vertind koper, wat zorgt voor effectieve bescherming tegen elektromagnetische interferentie.
De PUR (TPU) kabelmantel maakt de kabel flexibel, slijtvast en geschikt voor gebruik in kabelrupsen en dynamische toepassingen.
De kabel is olie- en UV-bestendig en ontworpen voor langdurig gebruik in industriële omgevingen.
Met een draaddikte van 26 AWG en een hoge buigbestendigheid tot 10.000.000 buigcycli is de kabel geschikt voor intensief gebruik.
De IP67 beschermingsklasse aan de M12-zijde zorgt voor bescherming tegen stof en vocht, terwijl de RJ45-zijde is uitgevoerd met IP20 voor gebruik in beschermde omgevingen.

Specificaties
Type: M12 naar RJ45 kabel
Merk: DELOCK
Aansluiting 1: M12 male 8-pin A-gecodeerd
Aansluiting 2: RJ45 male
Codering: A-coded
Aantal pinnen: 8
Afscherming: SF/UTP
Afschermingsopbouw: aluminium folie en gevlochten vertind koper
Geleidermateriaal: koper
Draaddoorsnede: 26 AWG
Kabeldiameter: 6.8 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 10.000.000
Minimale buigradius (vast): 54.4 millimeter
Minimale buigradius (flexibel): 102.0 millimeter
Bestendigheid: olie- en UV-bestendig
Brandklasse: UL 94
Bedrijfstemperatuur vast: -25 °C tot 80 °C
Bedrijfstemperatuur flexibel: -25 °C tot 70 °C
Beschermingsklasse: IP67 (M12 zijde), IP20 (RJ45 zijde)
Kleur: groen
Lengte: 1 meter
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële automatisering, kabelrupsen en bewegende toepassingen, machinebesturingen, koppeling van M12 veldapparatuur aan Ethernetnetwerken en gebruik in omgevingen met olie, UV-belasting en mechanische stress.

Toelichting op technische termen
M12 A-codering: industriële connectorstandaard voor signaal- en dataverbindingen binnen automatiseringssystemen, met vaste pinconfiguratie voor betrouwbare koppeling.
RJ45 male: standaard 8-polige Ethernetconnector voor aansluiting op switches, routers en andere netwerkapparatuur.
SF/UTP: afscherming waarbij de kabel een algemene folie-afscherming (F) en een gevlochten koperen afscherming (S) heeft, zonder afzonderlijke afscherming per aderpaar, voor bescherming tegen elektromagnetische storingen.
PUR (TPU): industriële kabelmantel met hoge flexibiliteit, slijtvastheid en weerstand tegen olie, chemicaliën en mechanische belasting.
Drag chain geschikt: ontworpen voor gebruik in kabelrupsen waarbij de kabel continu beweegt en herhaald buigt zonder prestatieverlies.
AWG: Amerikaanse standaard voor draaddikte; 26 AWG biedt een goede balans tussen flexibiliteit en signaaloverdracht.
Buigcycli: geeft aan hoe vaak de kabel kan buigen zonder beschadiging; 10.000.000 cycli is geschikt voor intensieve industriële toepassingen.
IP67: beschermingsklasse waarbij de connector volledig stofdicht is en bestand tegen tijdelijke onderdompeling in water tot maximaal 1 meter gedurende korte tijd.
IP20: bescherming tegen aanraking met vaste objecten groter dan 12 millimeter, zonder bescherming tegen water; bedoeld voor gebruik in droge, interne omgevingen.
Oliebestendig: kabelmantel is bestand tegen blootstelling aan industriële oliën en smeermiddelen zonder dat het materiaal verhardt of beschadigt.
UV-bestendig: bestand tegen langdurige blootstelling aan zonlicht zonder verkleuring, veroudering of materiaalverzwakking.
UL 94: norm die het brandgedrag van kunststoffen classificeert en aangeeft hoe snel een materiaal vlammen verspreidt of dooft.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en elektromagnetische compatibiliteit.
RoHS: beperking van gevaarlijke stoffen zoals lood en kwik in elektrische en elektronische apparatuur.
REACH: regelgeving voor veilige omgang met chemische stoffen binnen de EU.
