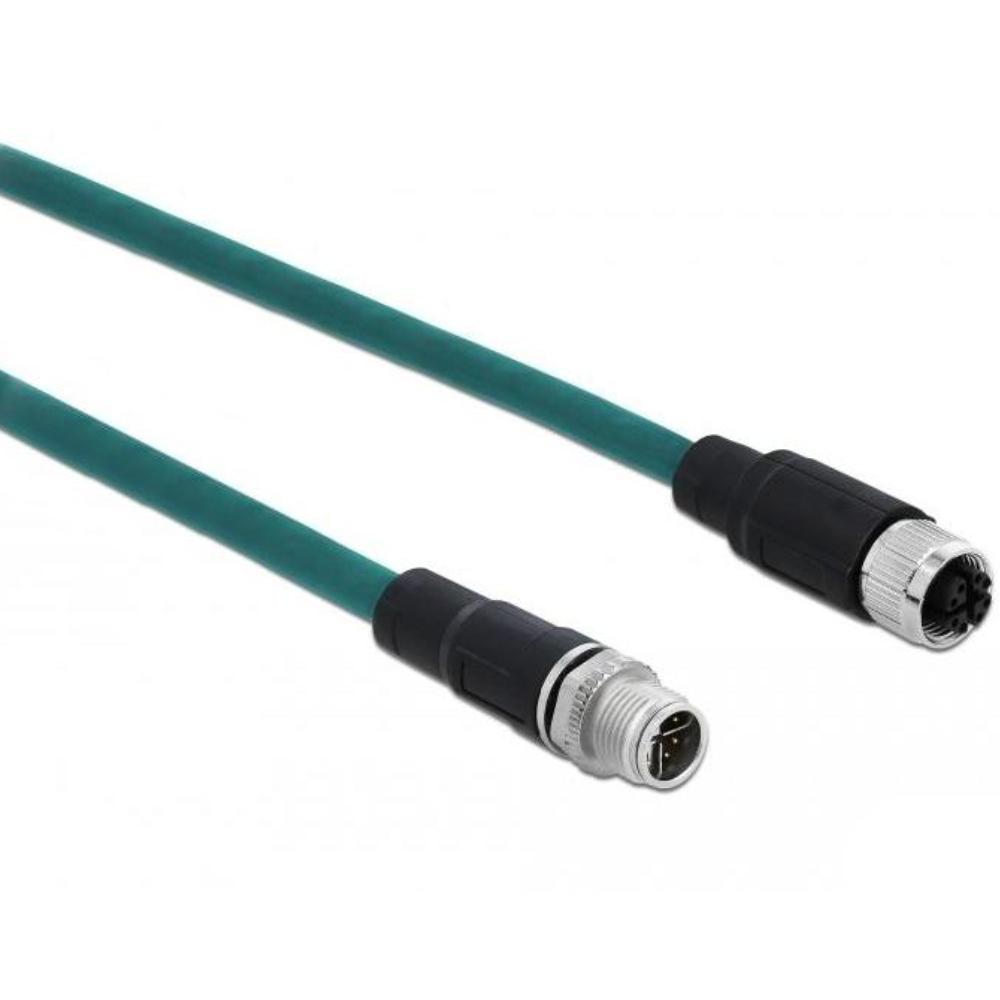

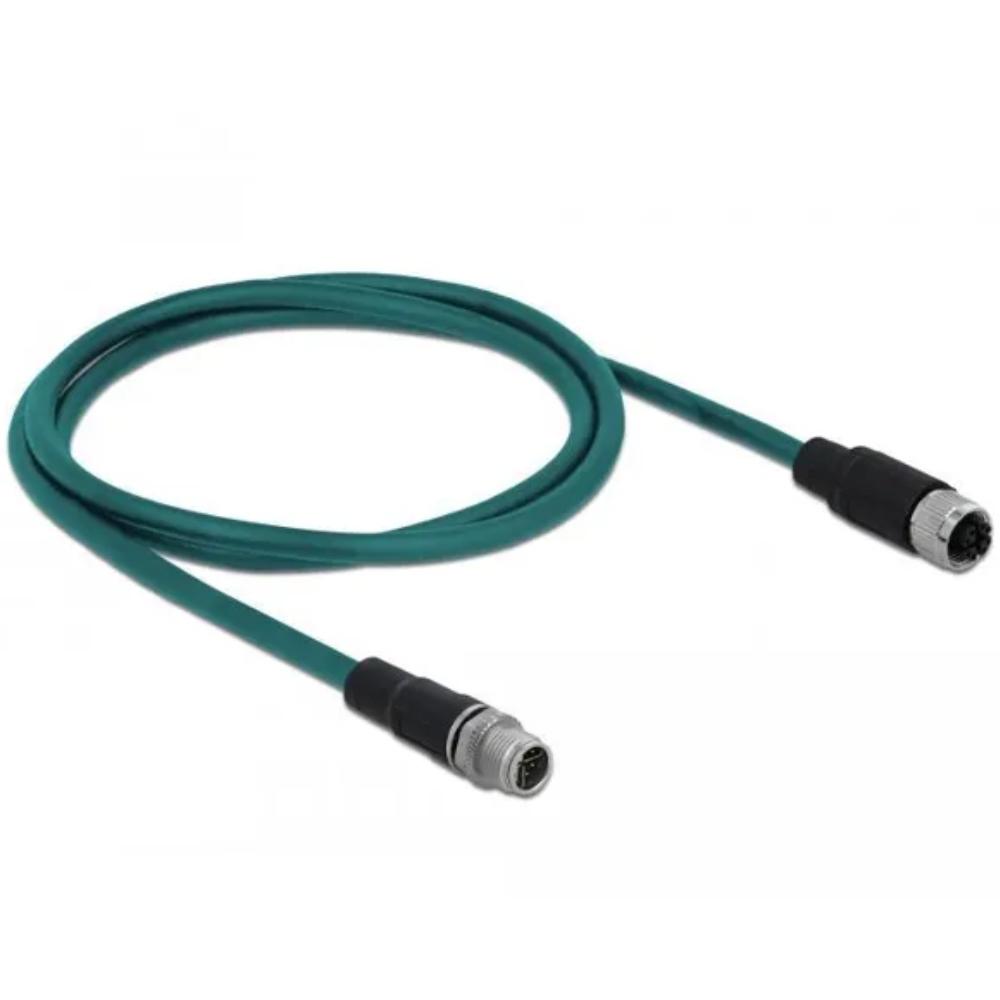

M12 kabel

Deze M12 X-gecodeerde Ethernetkabel van DELOCK is bedoeld voor het verbinden van industriële netwerkcomponenten zoals switches, besturingssystemen en machinecommunicatie binnen high-speed industriële Ethernetnetwerken.

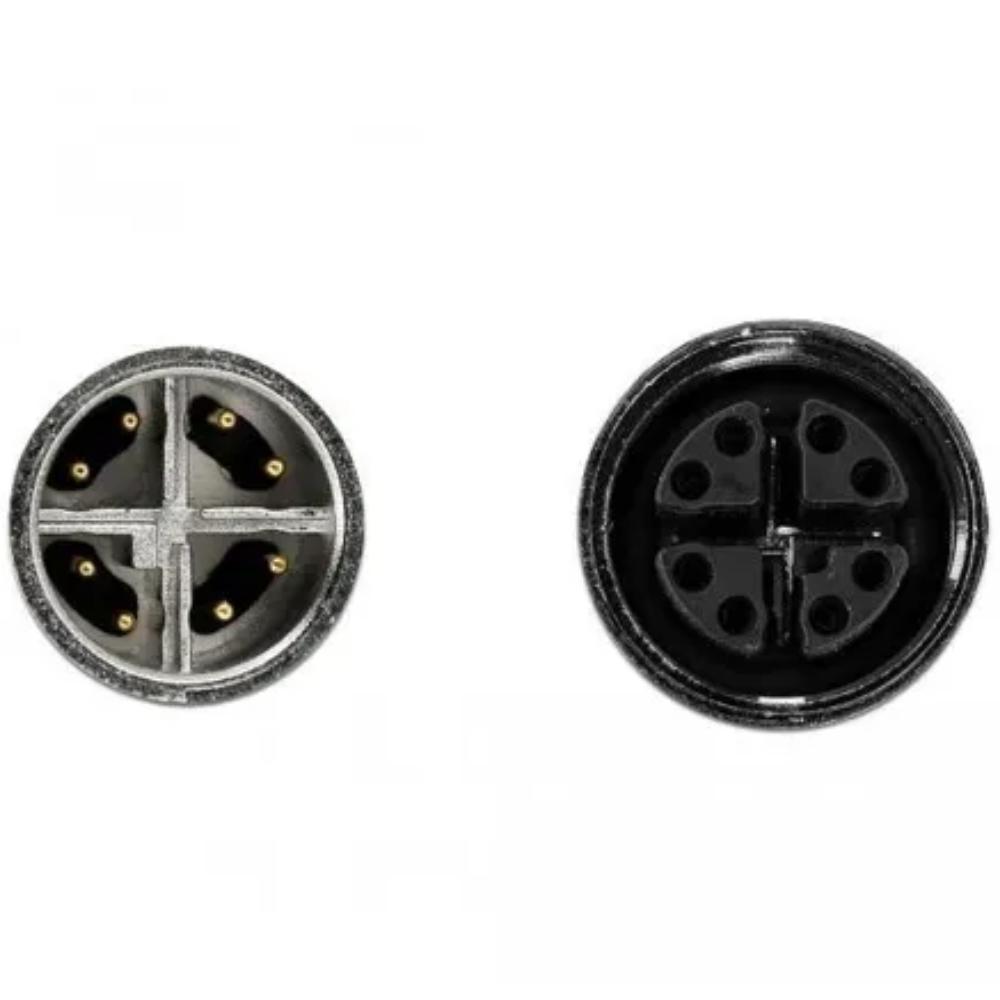

De kabel beschikt over een M12 male 8-pins X-gecodeerde connector en een M12 female 8-pins X-gecodeerde connector, waardoor deze geschikt is voor het verlengen of koppelen van bestaande verbindingen.
De kabel voldoet aan de Cat.6A specificatie en ondersteunt hoge datasnelheden tot 10 Gbit/s binnen industriële omgevingen.

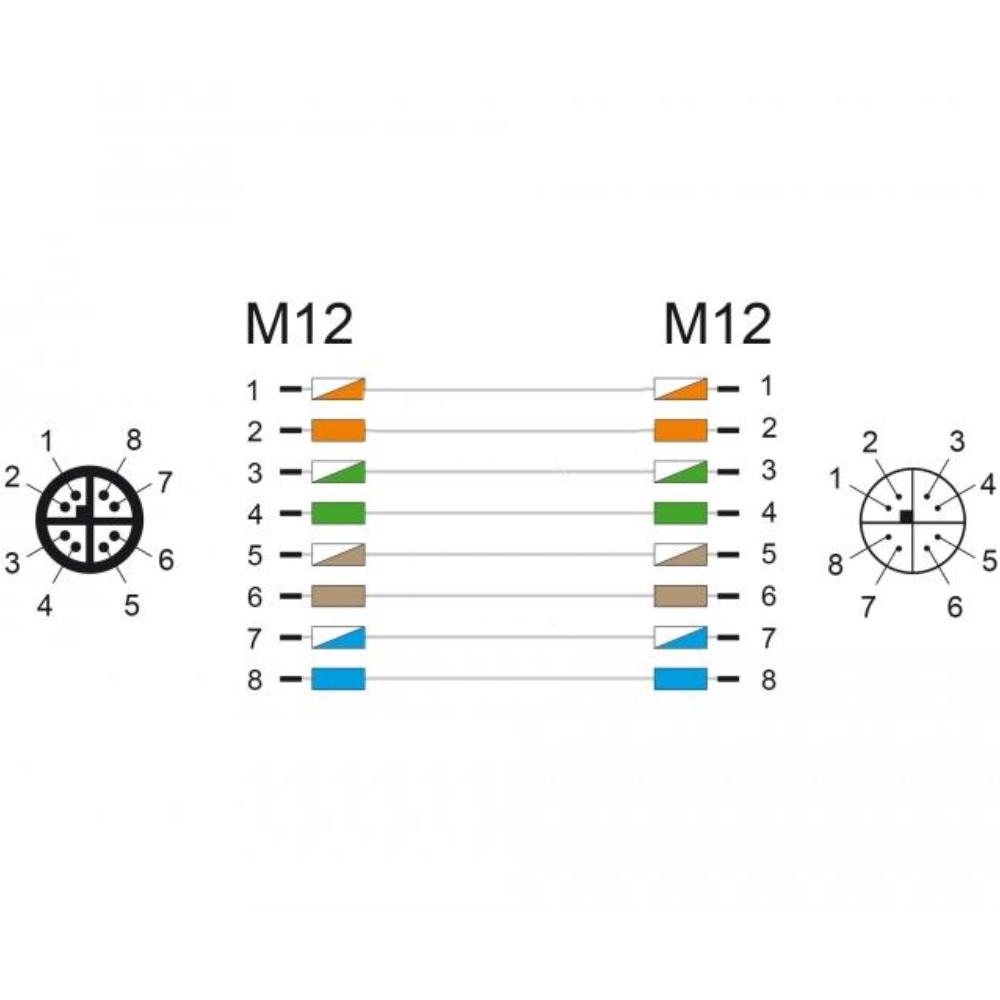

De 1:1 pinconfiguratie zorgt voor een directe en correcte signaaloverdracht zonder kruising van aders.
De kabel is ontworpen voor gebruik in sleepkettingen (drag chains) en ondersteunt tot 1.000.000 buigcycli, waardoor deze geschikt is voor dynamische toepassingen.
Dankzij de S/FTP afscherming met aluminiumfolie en vertinde koperen vlecht wordt elektromagnetische interferentie effectief onderdrukt en blijft de signaalkwaliteit behouden.
De geleiders zijn uitgevoerd in koperen aders met een draaddikte van 26 AWG, geschikt voor betrouwbare datatransmissie.
De PUR (TPU) kabelmantel is flexibel, slijtvast en bestand tegen olie, UV-straling en mechanische belasting, waardoor de kabel geschikt is voor zware industriële omgevingen.
De IP67 beschermingsklasse maakt de kabel bestand tegen stof en water bij gebruik in industriële installaties.

Specificaties
Type: M12 Ethernetkabel
Merk: DELOCK
Aansluiting 1: M12 male 8-pin X-gecodeerd
Aansluiting 2: M12 female 8-pin X-gecodeerd
Codering: X-coded
Aantal pinnen: 8
Netwerkcategorie: Cat.6A
Pinconfiguratie: 1:1
Afscherming: S/FTP
Shielding: aluminiumfolie en vertinde koperen vlecht
Geleider materiaal: koper
Draaddoorsnede: 26 AWG
Kabeldiameter: 6.4 millimeter
Kabelmantel: PUR (TPU)
Buigcycli: 1.000.000
Minimale buigradius (vast): 32 millimeter
Minimale buigradius (flexibel): 64 millimeter
Bestendigheid: olie- en UV-bestendig
Norm olie: DIN EN 60811-2-1
Halogeenvrij: LS0H
Brandklasse: FT2
Bedrijfstemperatuur: -20 °C tot 80 °C
Beschermingsklasse: IP67
Kleur: blauw
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH

Toepassingen
Industriële Ethernetnetwerken, high-speed datacommunicatie, machinebouw, industriële switches en toepassingen met bewegende kabelgeleiding zoals sleepkettingen.

Toelichting op technische termen
M12 X-codering: industriële connectorvariant ontworpen voor high-speed Ethernet tot 10 Gbit/s met optimale scheiding van signaalparen.
Male naar female: combinatie van stekker en contrastekker voor het verlengen of koppelen van bestaande verbindingen.
Cat.6A: netwerkkabelstandaard geschikt voor datasnelheden tot 10 Gbit/s met hoge signaalintegriteit.
1:1 pinconfiguratie: directe verbinding van elke pin zonder kruising, essentieel voor correcte datatransmissie.
S/FTP: afschermingsopbouw waarbij individuele aderparen en de kabel als geheel zijn afgeschermd tegen elektromagnetische storingen.
PUR (TPU): slijtvast en flexibel materiaal dat bestand is tegen olie, chemicaliën en mechanische belasting.
Sleepketting geschikt: ontworpen voor toepassingen waarbij de kabel continu beweegt en buigt.
IP67: volledig stofdicht en beschermd tegen tijdelijke onderdompeling in water.
AWG: maat voor draaddikte; 26 AWG is geschikt voor betrouwbare datatransmissie.
Halogeenvrij: bevat geen halogenen waardoor bij brand geen corrosieve gassen vrijkomen.
Oliebestendig: kabelmantel is bestand tegen industriële oliën zonder degradatie.
UV-bestendigheid: bestand tegen langdurige blootstelling aan zonlicht zonder veroudering.

Toelichting op keurmerken en normen
DIN EN 60811-2-1: testnorm voor bestendigheid van kabelmantels tegen olie en industriële vloeistoffen.
FT2: vlamtestnorm die aangeeft dat de kabel beperkte vlamverspreiding heeft.
IP67: beschermingsklasse die aangeeft dat de kabel bestand is tegen stof en tijdelijke onderdompeling.
CE: geeft aan dat het product voldoet aan Europese richtlijnen voor veiligheid en compatibiliteit.
RoHS: beperkt het gebruik van schadelijke stoffen in elektrische producten.
REACH: Europese regelgeving voor controle op chemische stoffen.
