Glasvezel kabel - SC-APC - LC-UPC

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

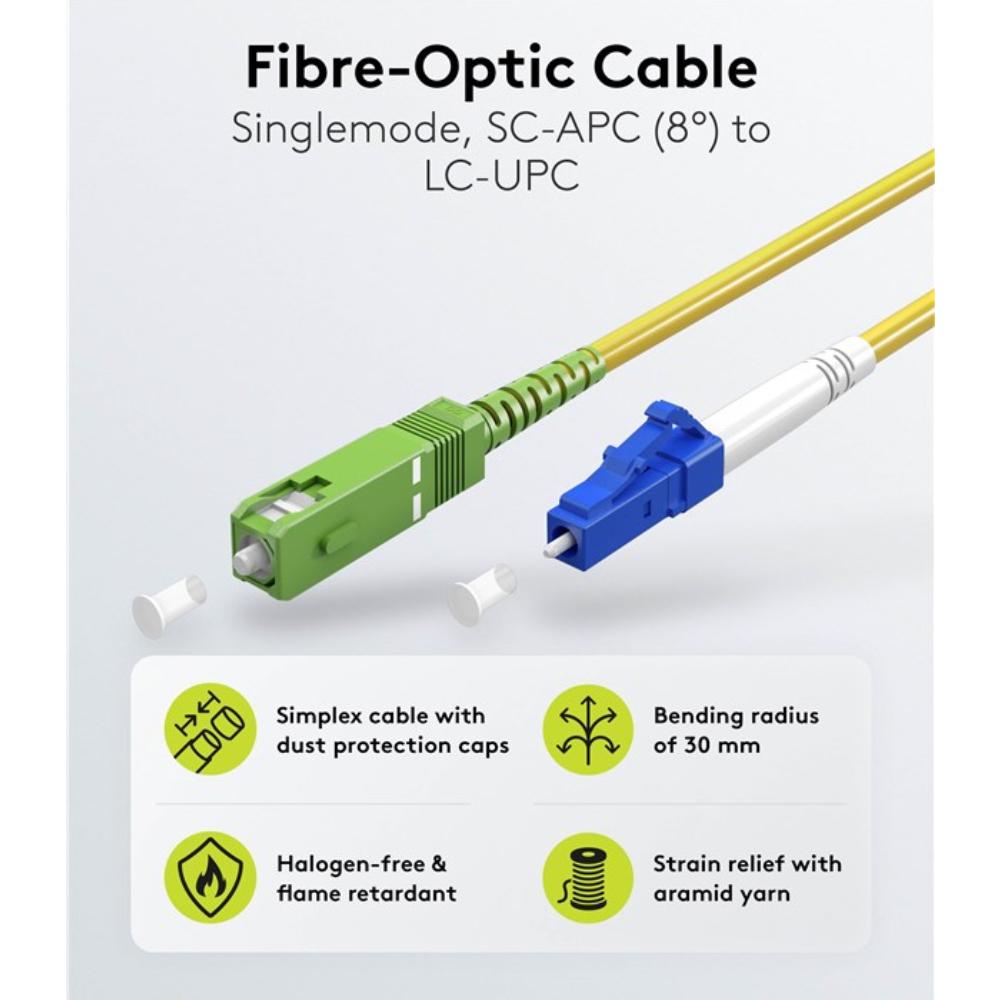

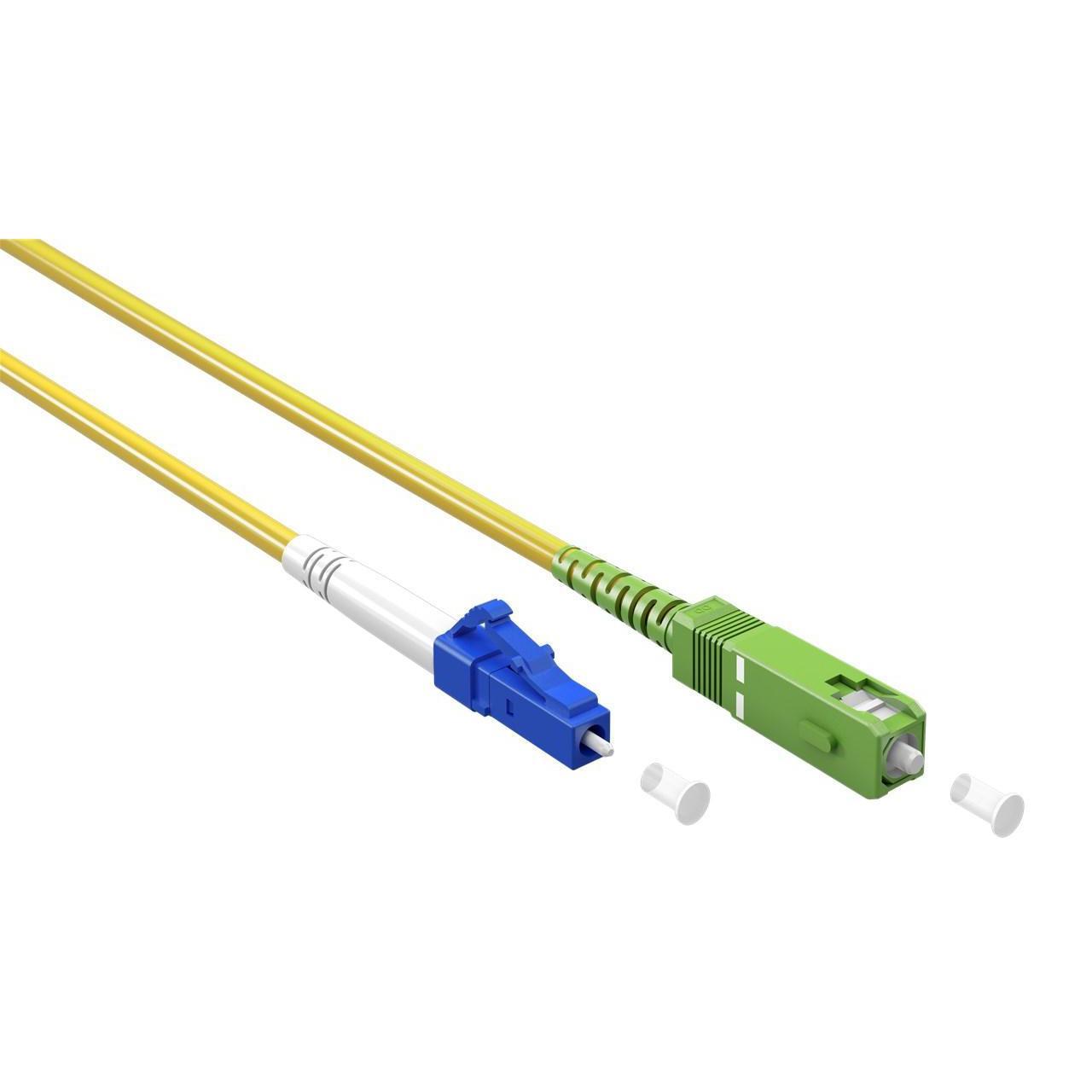

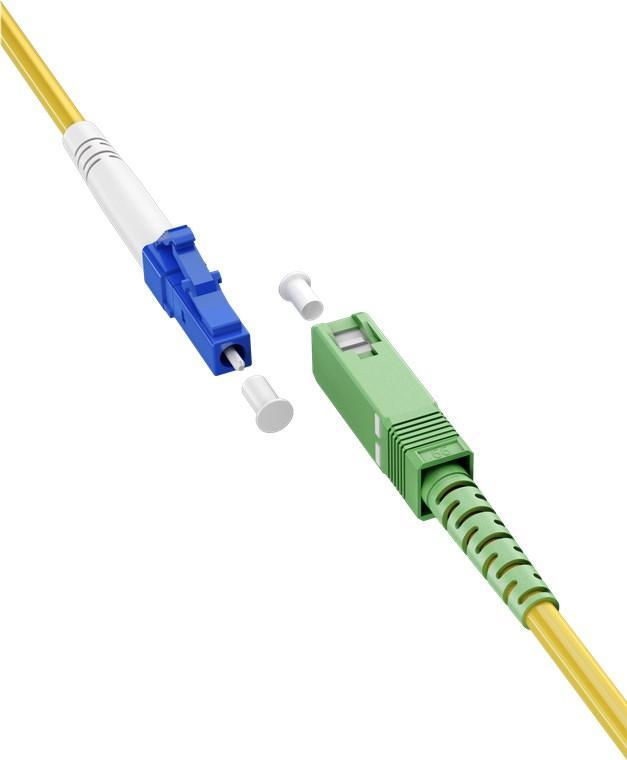

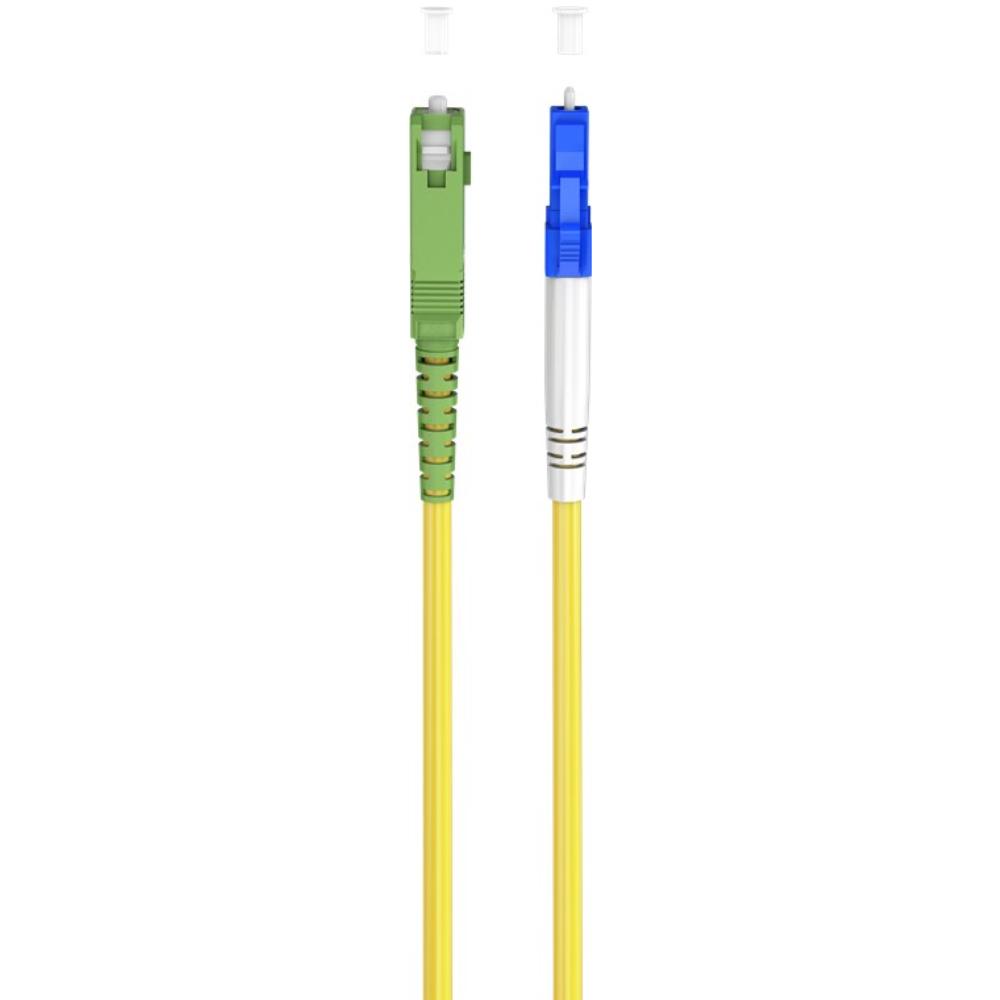

De kabel is uitgevoerd als een simplex verbinding met aan de ene zijde een SC connector met 8° APC-polijsthoek en aan de andere zijde een LC connector met UPC-afwerking en is geschikt voor singlemode OS2 9/125 µm toepassingen.
De aansluiting betreft een SC-LC glasvezelverbinding voor gebruik in singlemode glasvezelnetwerken.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering simplex

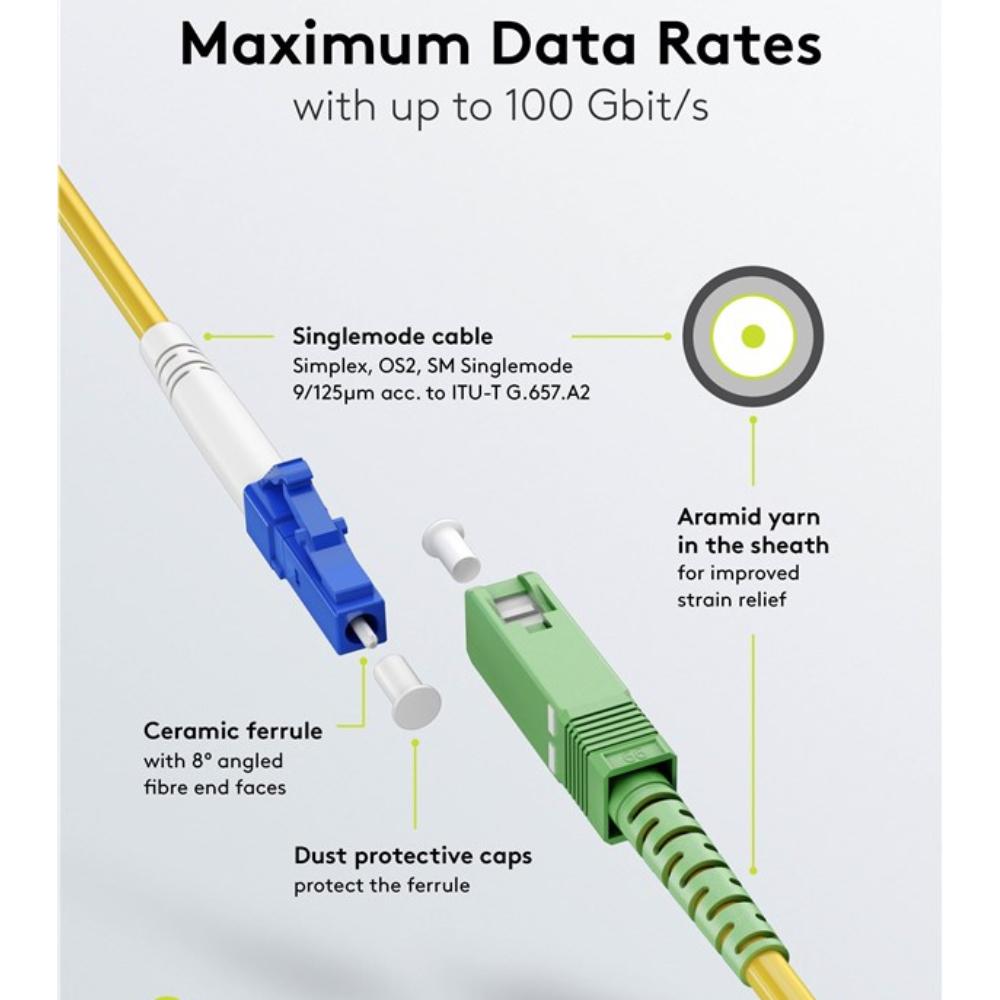

• Vezeltype singlemode 9/125 µm
• Categorie OS2
• Aantal vezels 1
• Connector zijde 1 SC APC
• Connector zijde 2 LC UPC
• Connector standaard IEC 61754-4 en IEC 61754-20
• Connector afwerking APC zijde 1 en UPC zijde 2
• APC-polijsthoek 8°
• Kabeltype simplex-kabel
• Kabeldiameter 3,0 mm

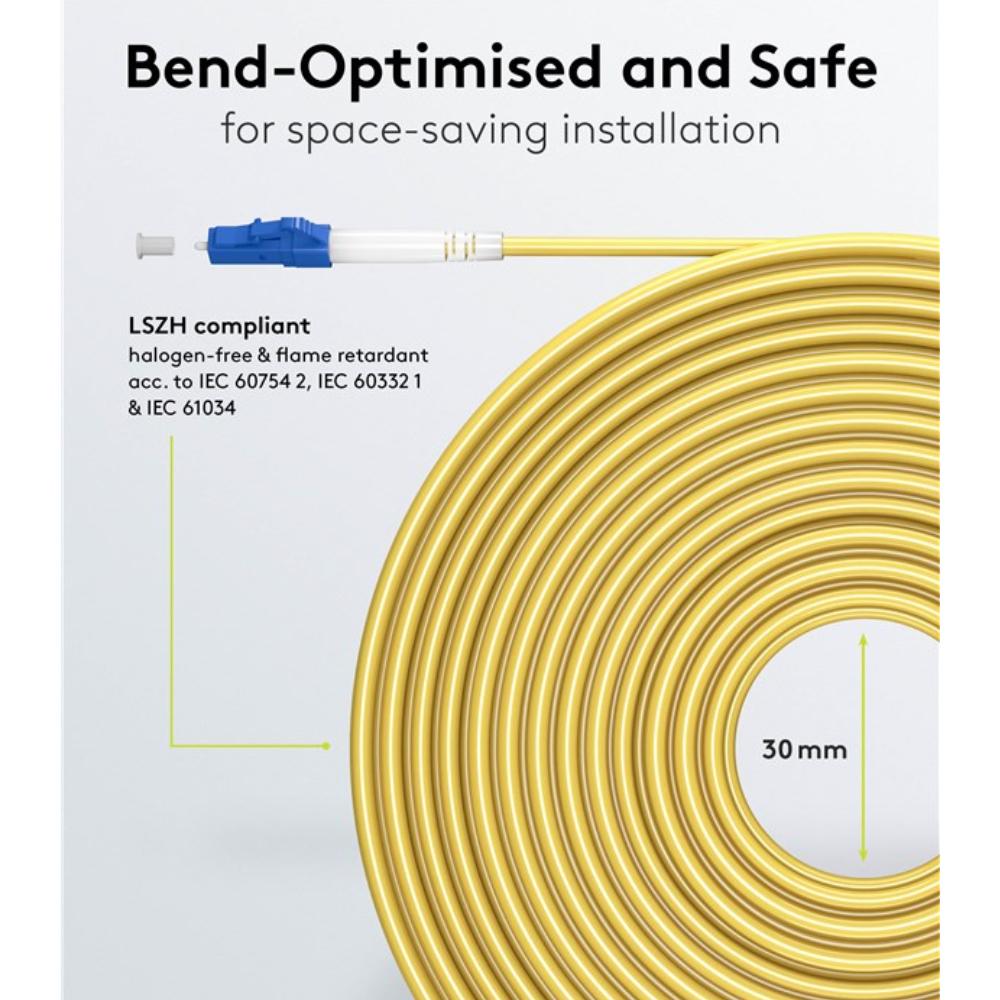

• Mantelmateriaal LSZH
• Mantelkleur geel

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61754-20 definitie van LC-connectorinterface

Uitleg van termen
• SC-LC glasvezelverbinding met een SC-connector aan de ene zijde en een LC-connector aan de andere zijde
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Singlemode 9/125 µm glasvezeltype met kleine kern voor transmissie over lange afstanden

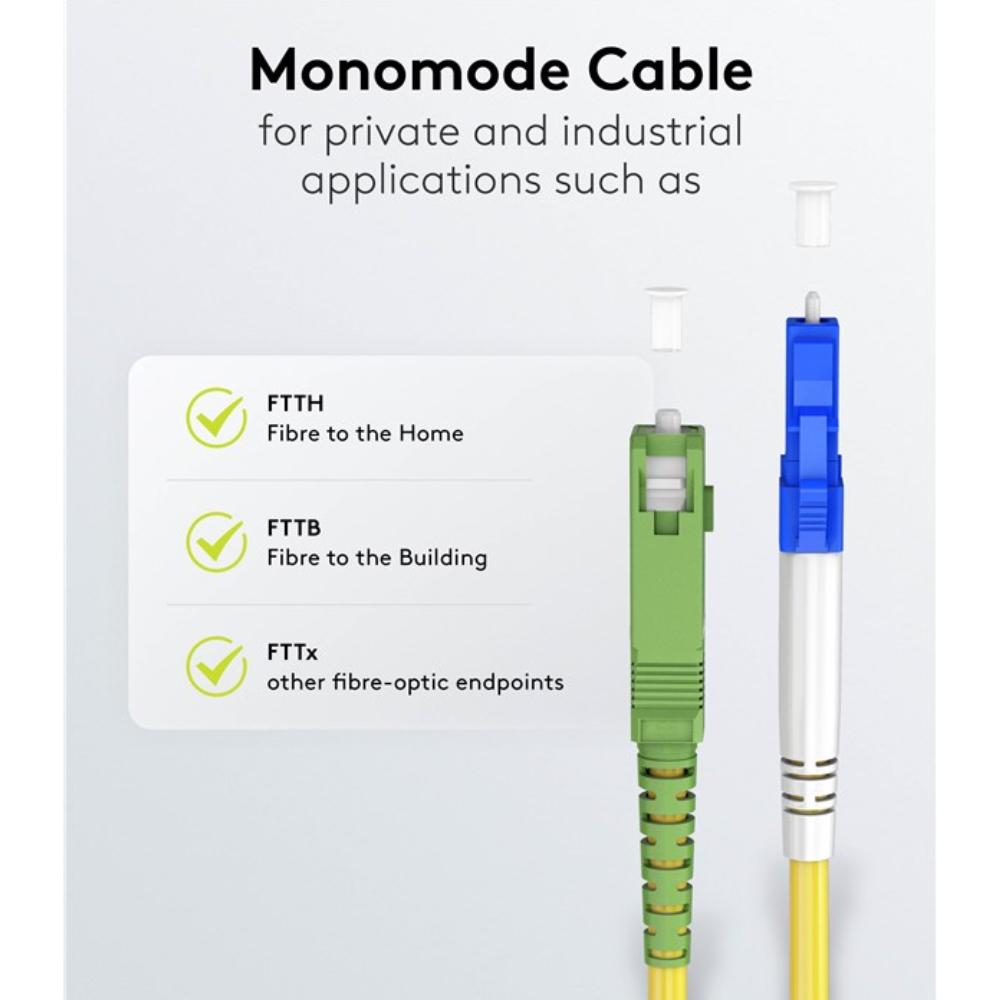

• OS2 singlemode categorie voor laagdempende vezels in backbone- en FTTH-installaties
• APC connectorafwerking met schuine polijsting voor minimale terugreflectie
• UPC rechte polijsting van de connector voor lage reflectiewaarden
• APC-polijsthoek 8° schuine polijsthoek die reflecties uit de vezelkern leidt
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OS-categorieën
• OS1 singlemode categorie met transmissie rond 1310 nm tot circa 10 km
• OS2 singlemode categorie met transmissie rond 1310 nm en 1550 nm, geschikt voor afstanden van 40 km en meer afhankelijk van gebruikte modules
