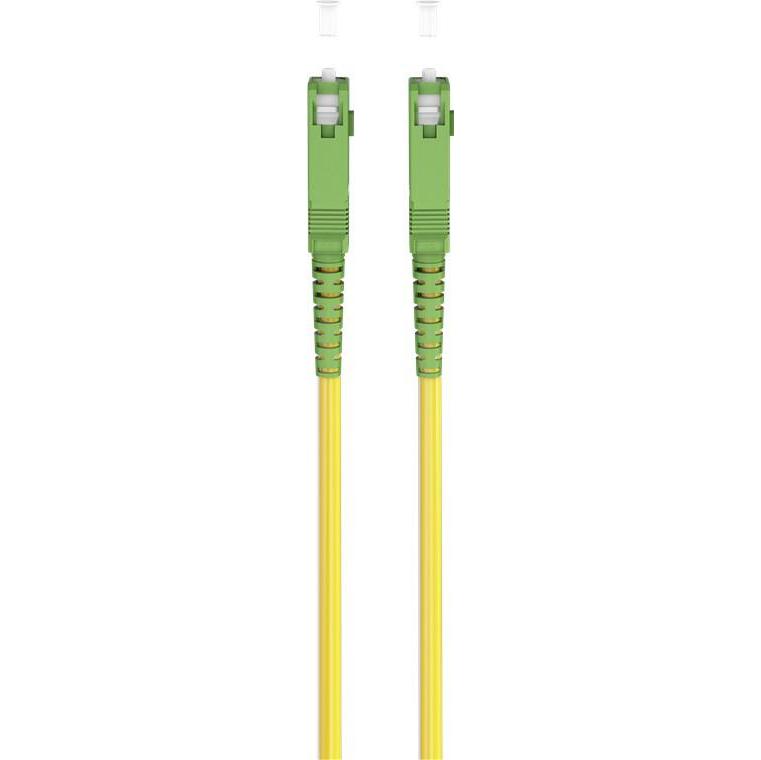

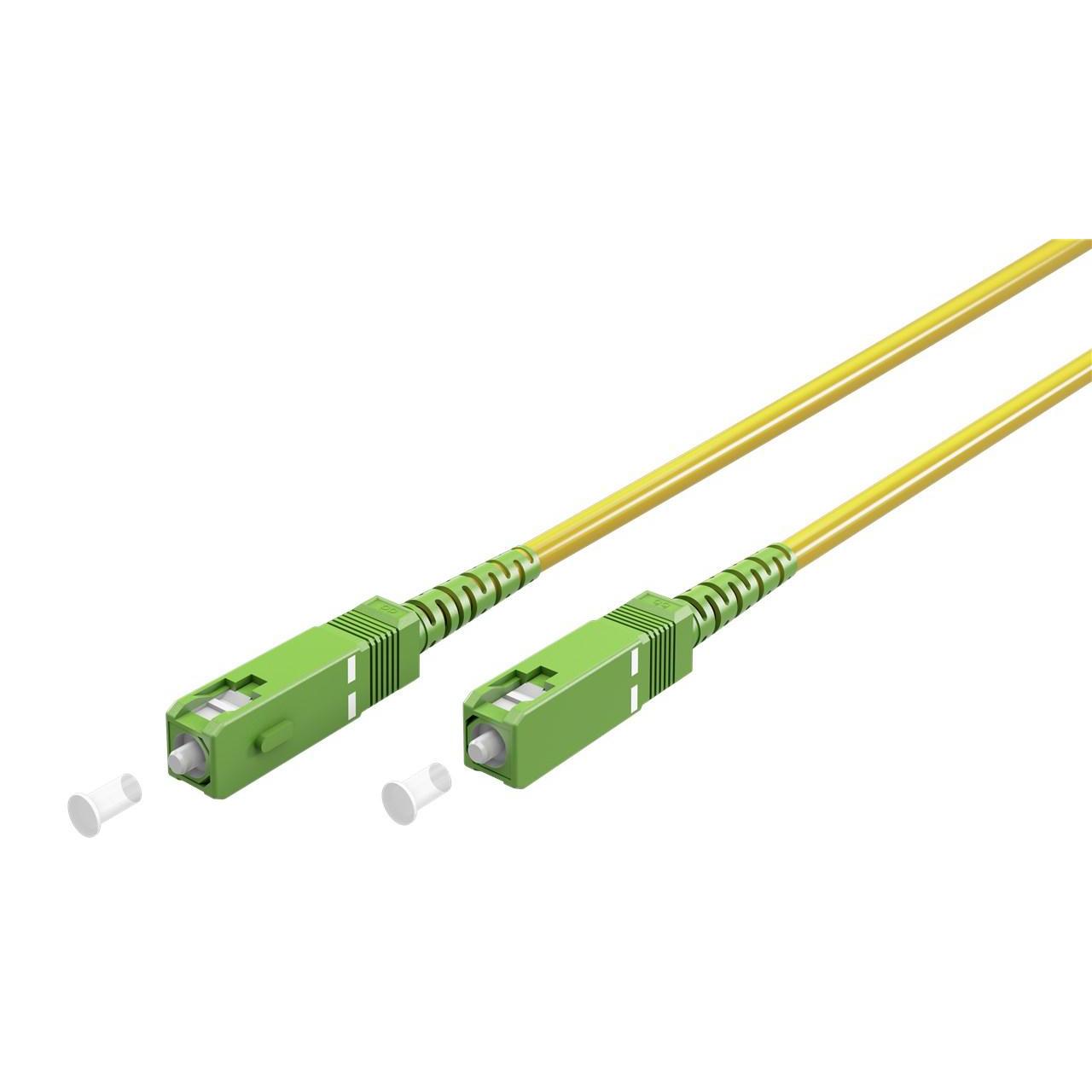

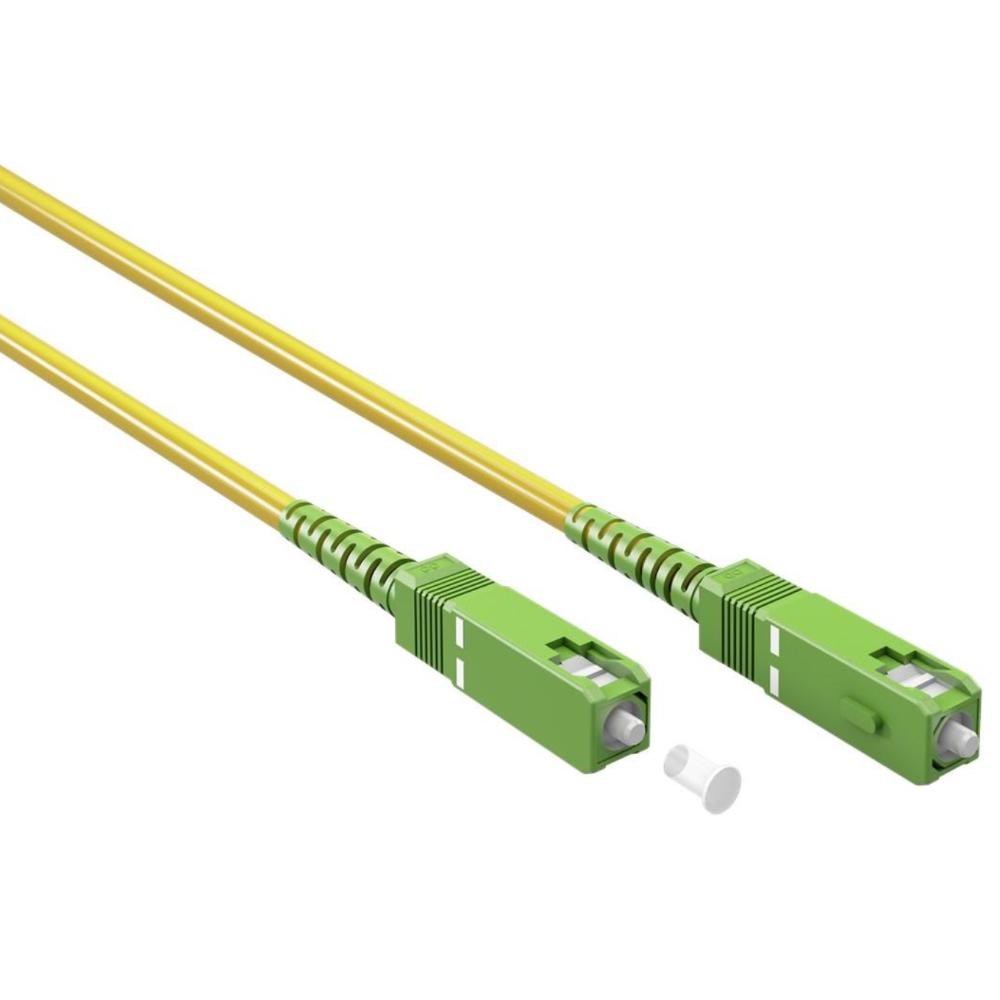

Glasvezel kabel - SC-APC

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een simplex verbinding met SC connectoren voorzien van 8° APC-polijsthoek aan beide zijden en is geschikt voor singlemode OS2 G657A2 toepassingen.
De aansluiting betreft een SC-SC glasvezelverbinding met APC-afwerking voor toepassingen waar lage terugreflectie vereist is.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering simplex
• Vezeltype singlemode 9/125 µm volgens ITU-T G.657.A2
• Categorie OS2 G657A2
• Aantal vezels 1
• Connector zijde 1 SC
• Connector zijde 2 SC
• Connector standaard IEC 61754-4
• Connector afwerking APC
• APC-polijsthoek 8°
• Connector materiaal keramische ferrule
• Kabeltype simplex-kabel
• Kabeldiameter 3,0 mm
• Mantelmateriaal LSZH
• Mantelconstructie simplex
• Mantelkleur geel
• Trekontlasting aramidegaren
• Buigradius statisch > 30 mm
• Bedrijfstemperatuur −40 tot 85 °C
• EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie
• Teststatus individueel testprotocol met meting van return loss en insertion loss

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 60754-2 halogeenvrije eigenschappen van kabelmantels
• IEC 60332-1 vlamvertragend gedrag van kabels
• IEC 61034 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels

Uitleg van termen
• SC-SC glasvezelverbinding met aan beide zijden een SC-connector
• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Singlemode 9/125 µm glasvezeltype met kleine kern voor transmissie over lange afstanden
• OS2 singlemode categorie voor laagdempende vezels in backbone- en FTTH-installaties
• G657A2 buigongevoelige singlemode vezelspecificatie geschikt voor installaties met kleine buigradius
• APC connectorafwerking met schuine polijsting voor minimale terugreflectie
• APC-polijsthoek 8° schuine polijsthoek die reflecties uit de vezelkern leidt
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor stabiele signaaloverdracht
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische en elektromagnetische velden
• Buigradius minimale kabelkromming om extra demping en vezelschade te voorkomen
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OS-categorieën
• OS1 singlemode categorie met transmissie rond 1310 nm tot circa 10 km
• OS2 singlemode categorie met transmissie rond 1310 nm en 1550 nm, geschikt voor afstanden van 40 km en meer afhankelijk van gebruikte modules
