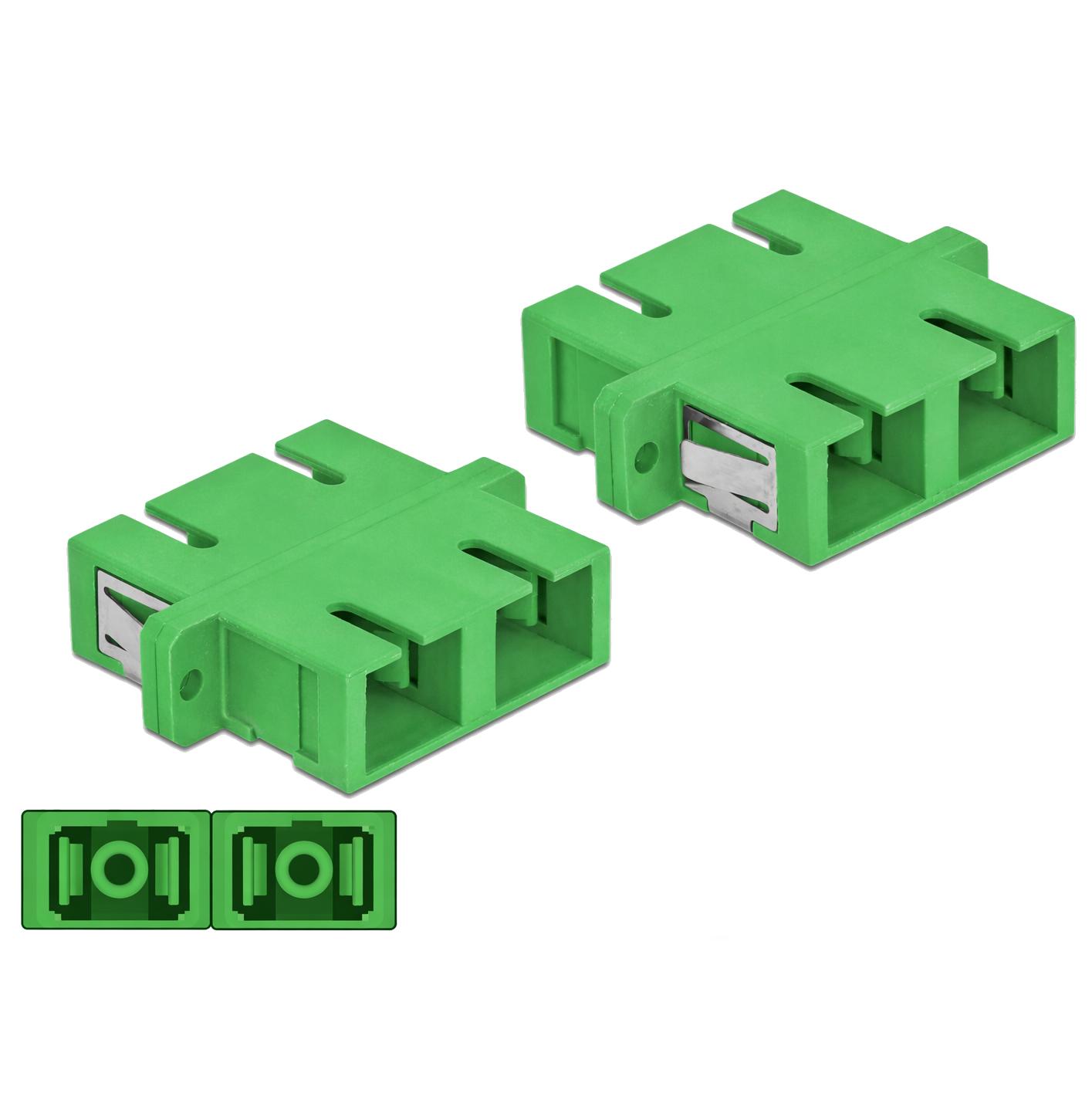

Glasvezelkoppeling SC - SC

Deze glasvezel adapter is bedoeld voor het koppelen van twee glasvezel patchkabels binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De uitvoering betreft een SC-duplex adapter voor singlemode toepassingen.
De adapter maakt een directe en nauwkeurige verbinding mogelijk tussen twee SC-duplex glasvezelconnectoren en is geschikt voor montage in wanddozen, patchpanelen en glasvezelbehuizingen.

Specificaties
• Type glasvezel koppeling
• Bouwvorm SC-duplex
• Geschikt voor singlemode glasvezel
• Connector zijde 1 SC duplex female
• Connector zijde 2 SC duplex female
• Connector standaard IEC 61754-4
• Materiaal huls keramiek
• Materiaal behuizing kunststof
• Behuizing uitvoering met montageflens en schroefgaten
• Bevestigingswijze montage via metalen houder of schroeven
• Aantal montagegaten 2
• Diameter montagegat 2,4 mm
• Hartafstand montagegaten circa 30,7 mm
• Paneeluitsparing circa 26,6 × 9,5 mm

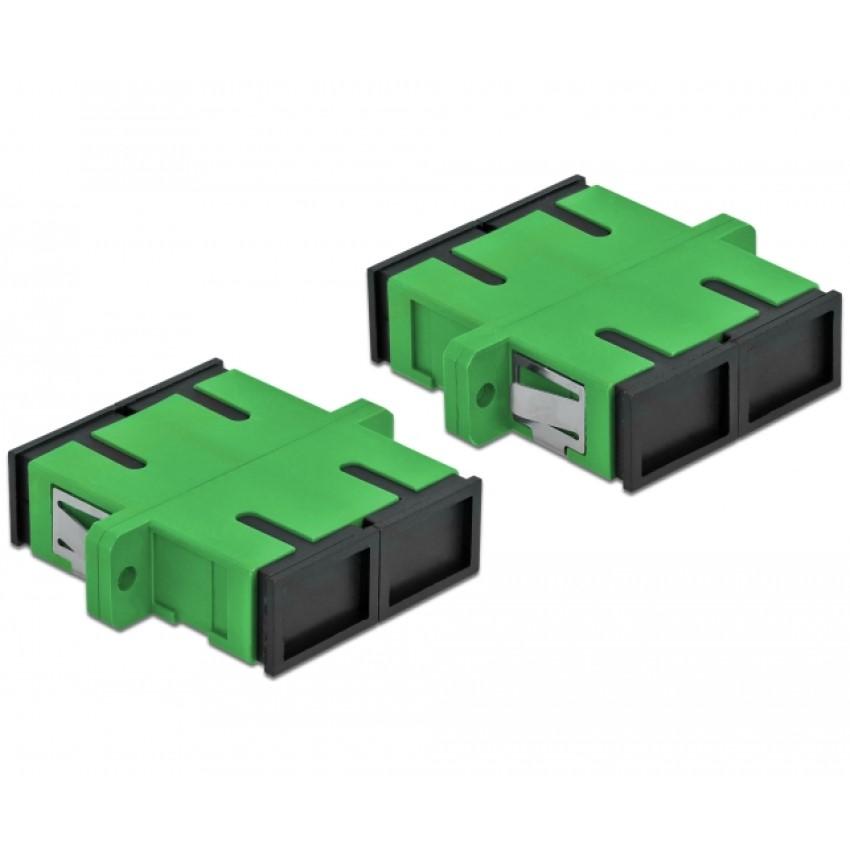

• Stofbeschermkappen aanwezig
• Bedrijfstemperatuur −20 tot 70 °C
• Afmetingen circa 34,7 × 25,6 × 9,3 mm
• Kleur behuizing groen
• Verpakkingseenheid 4 stuks

IEC-normen
• IEC 61754-4 definitie van SC-connectorinterface

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels

Uitleg van termen
• SC-duplex adapter voor twee SC-connectoren met dubbele vezelconfiguratie
• Singlemode glasvezel glasvezeltype met kleine kern voor transmissie over lange afstanden
• Keramische huls precisie-uitlijning van de glasvezelkernen voor stabiele signaaloverdracht
• Montageflens mechanische bevestigingsrand met schroefgaten voor paneelmontage
• Stofbeschermkap beschermkap ter voorkoming van vervuiling van de ferrule
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezelcomponenten
• LC compacte glasvezelconnector met klikvergrendeling
• SC rechthoekige glasvezelconnector met push-pull vergrendeling
• ST ronde glasvezelconnector met bajonetvergrendeling
• E2000® glasvezelconnector met beschermkap voor lage reflectie
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid
