Glasvezel kabel - SC - OM3

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.

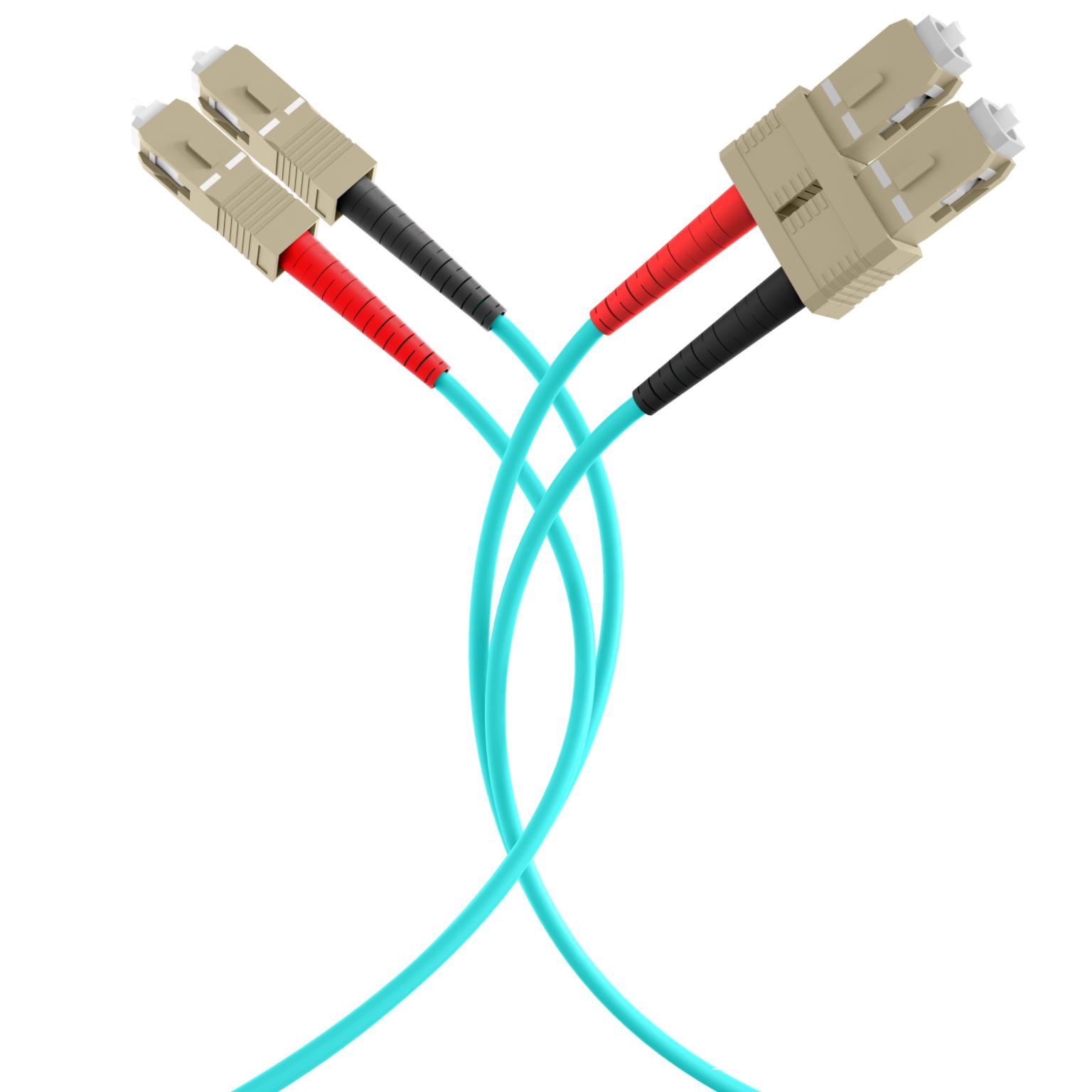

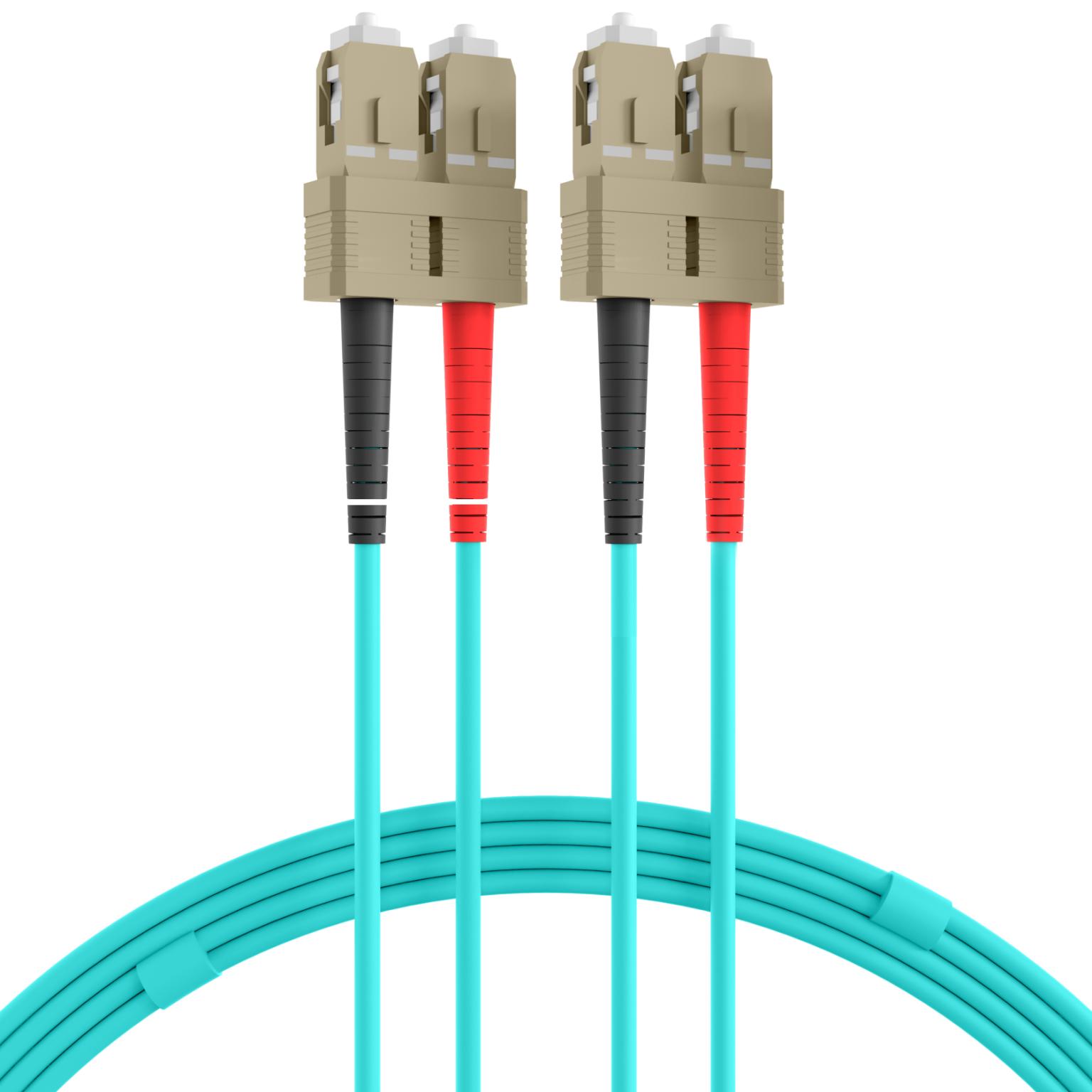

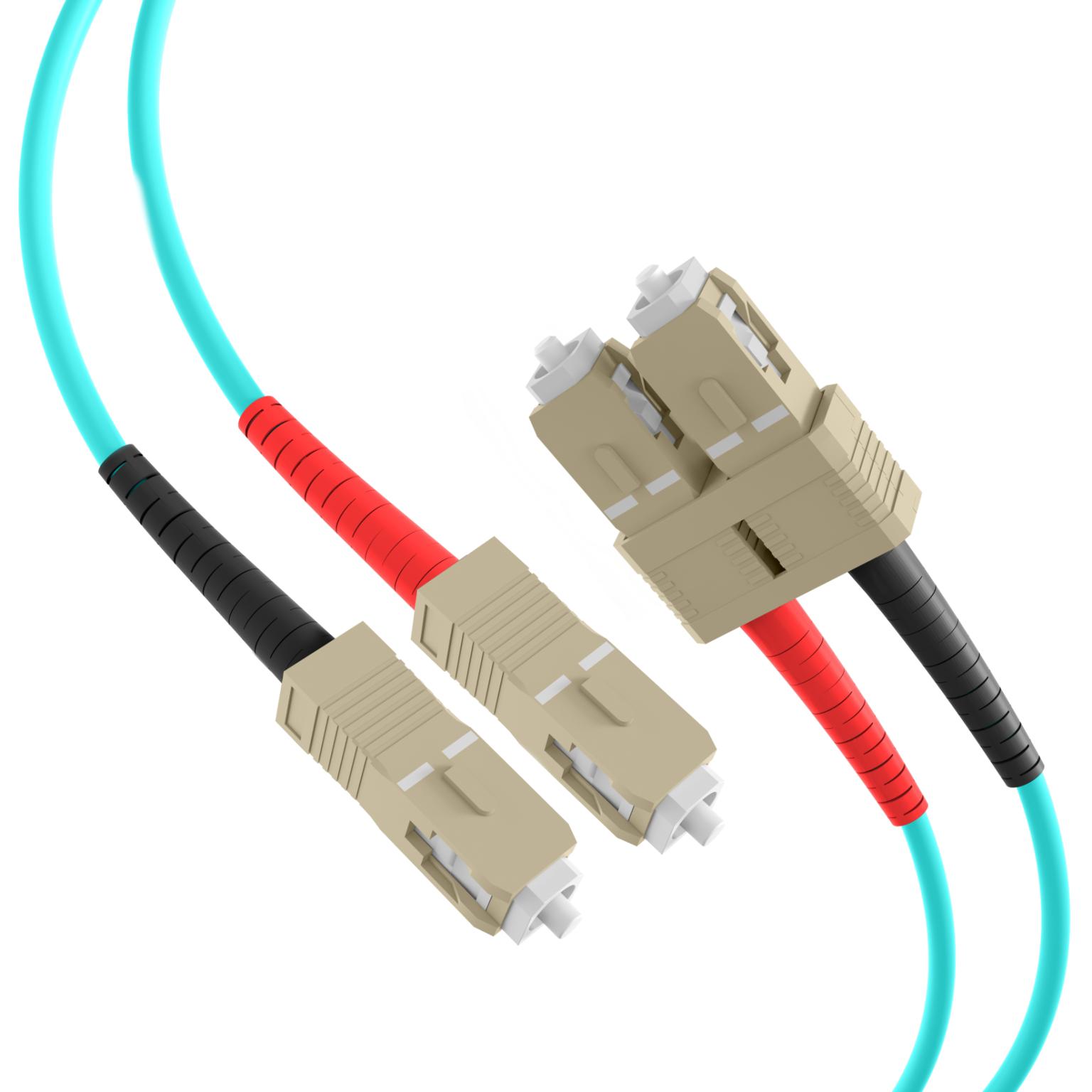

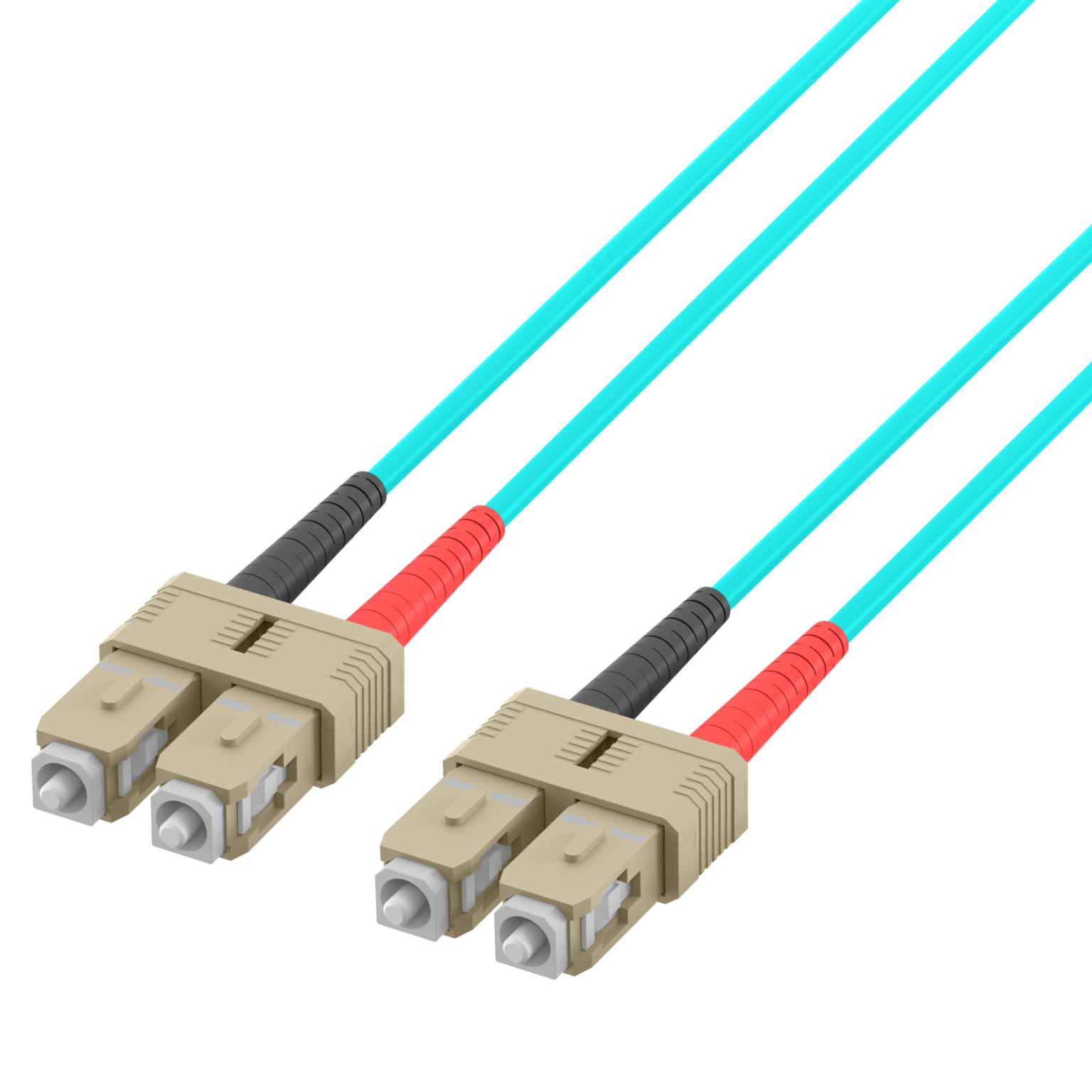

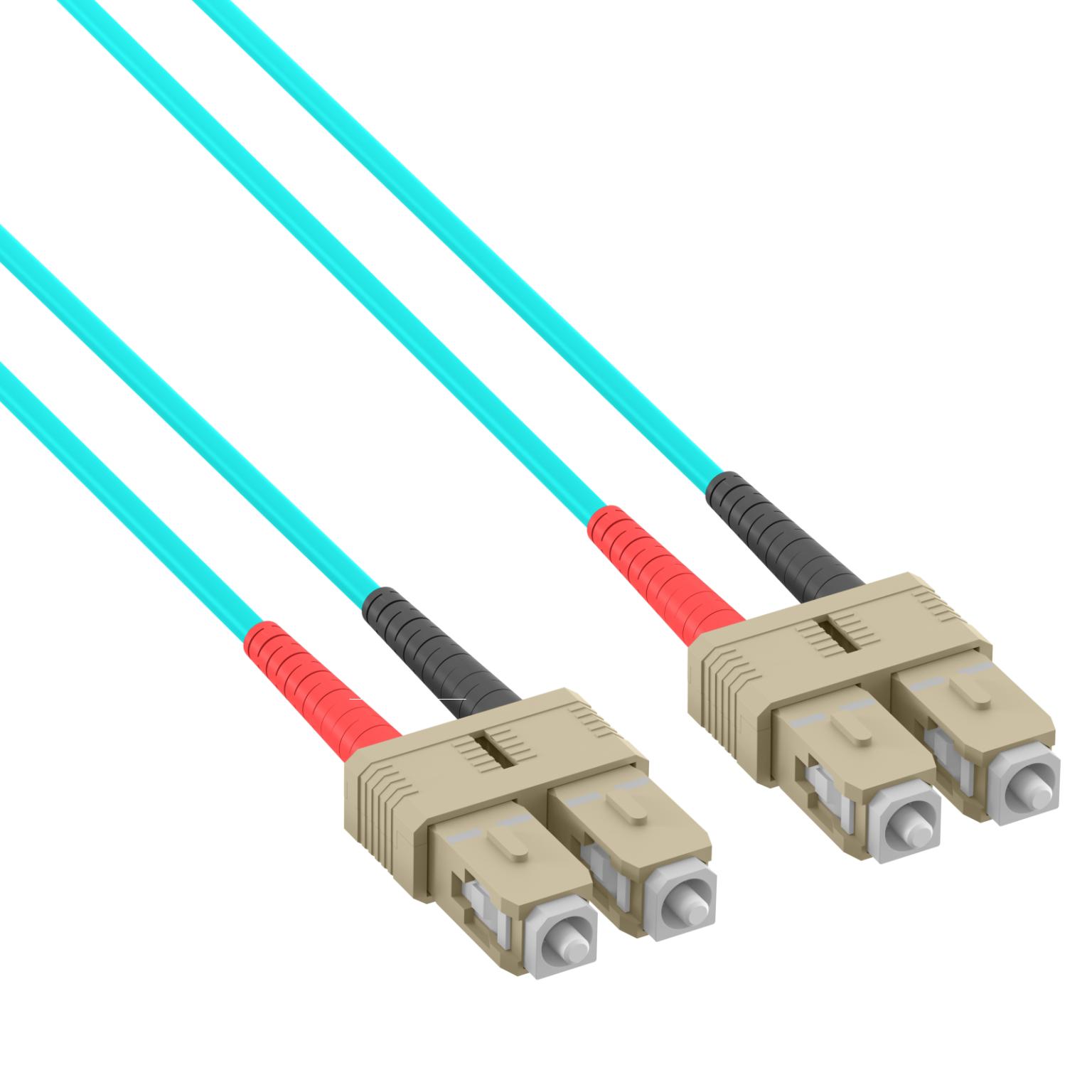

De kabel is uitgevoerd als een duplex verbinding met SC-duplex connectoren aan beide zijden en is geschikt voor multimode OM3 toepassingen.
De aansluiting betreft een SC-SC glasvezelverbinding en is geschikt voor gebruik met standaard glasvezelapparatuur zoals switches, mediaconverters en patchpanelen.
De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn.

Specificaties
• Type kabel glasvezel patchkabel
• Uitvoering duplex voor gelijktijdige zending en ontvangst
• Vezeltype multimode 50/125 µm
• Categorie OM3
• Aantal vezels 2
• Connector zijde 1 SC-duplex
• Connector zijde 2 SC-duplex
• Connector standaard IEC 61754-4
• Connector afwerking UPC
• Connector materiaal keramische ferrule
• Kabeltype I-V(ZN)H
• Kabeldiameter 3,0 mm
• Mantelmateriaal LSZH
• Mantelconstructie duplex zip-twin
• Mantelkleur aqua
• Trekontlasting aramidegaren met opgestoken knikbescherming
• Maximale trekkracht 160 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −20 tot 70 °C
• Opslagtemperatuur −20 tot 85 °C
• Kwaliteitsklasse multimode A/1 volgens IEC 61753-222-2
• EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie
• Teststatus 100% getest met individueel meetrapport

IEC-normen
• IEC 60793-2 specificatie van glasvezelkern en vezelstructuur
• IEC 60793-2-10 definitie van multimode vezeltype A1a.2 en A1a.3 voor OM3
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61753-222-2 prestatieklasse A/1 voor multimode connectoren
• IEC 60754-1 halogeenvrije eigenschappen
• IEC 61034-1 lage rookontwikkeling

EN-normen
• EN 50265-2-1 vlamvertragend gedrag van kabelmantels
• EN 50267-2-3 halogeenvrije mantelmaterialen

Uitleg van termen
• SC-SC glasvezelverbinding met aan beide zijden een SC-connector
• Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt
• Multimode 50/125 µm glasvezeltype met 50 µm kern voor hogere bandbreedtes binnen gebouwinstallaties
• OM3 laser-geoptimaliseerde multimode categorie volgens IEC 60793-2-10 type A1a.2 en A1a.3
• UPC rechte polijsting van de connector voor lage invoegdemping
• LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen
• Keramische ferrule precisiehouder die de glasvezel exact centreert voor stabiele signaaloverdracht
• EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische en elektromagnetische velden
• Buigradius minimale kabelkromming om extra demping en vezelschade te voorkomen
• Buigradius statisch minimale buiging nadat de kabel is geïnstalleerd en vast ligt
• Buigradius dynamisch minimale buiging tijdens installatie of beweging van de kabel
• A/1 kwaliteitsklasse kwaliteitsklasse voor multimode connectoren met strikte toleranties
• I-V(ZN)H kabeltype Europese aanduiding voor halogeenvrije glasvezelkabel voor binneninstallaties
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb, circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel met dezelfde afstanden als OM4, ontworpen voor transmissie over meerdere korte golflengtes binnen één vezel volgens SWDM
