Mini fakra Z PCB connector

Deze Mini FAKRA Z connector is bedoeld voor het aansluiten van coaxverbindingen binnen elektronische en automotive installaties. De connector wordt gebruikt voor het verbinden van RF-componenten zoals antennesystemen, communicatiemodules en dataverbindingen in voertuigen.

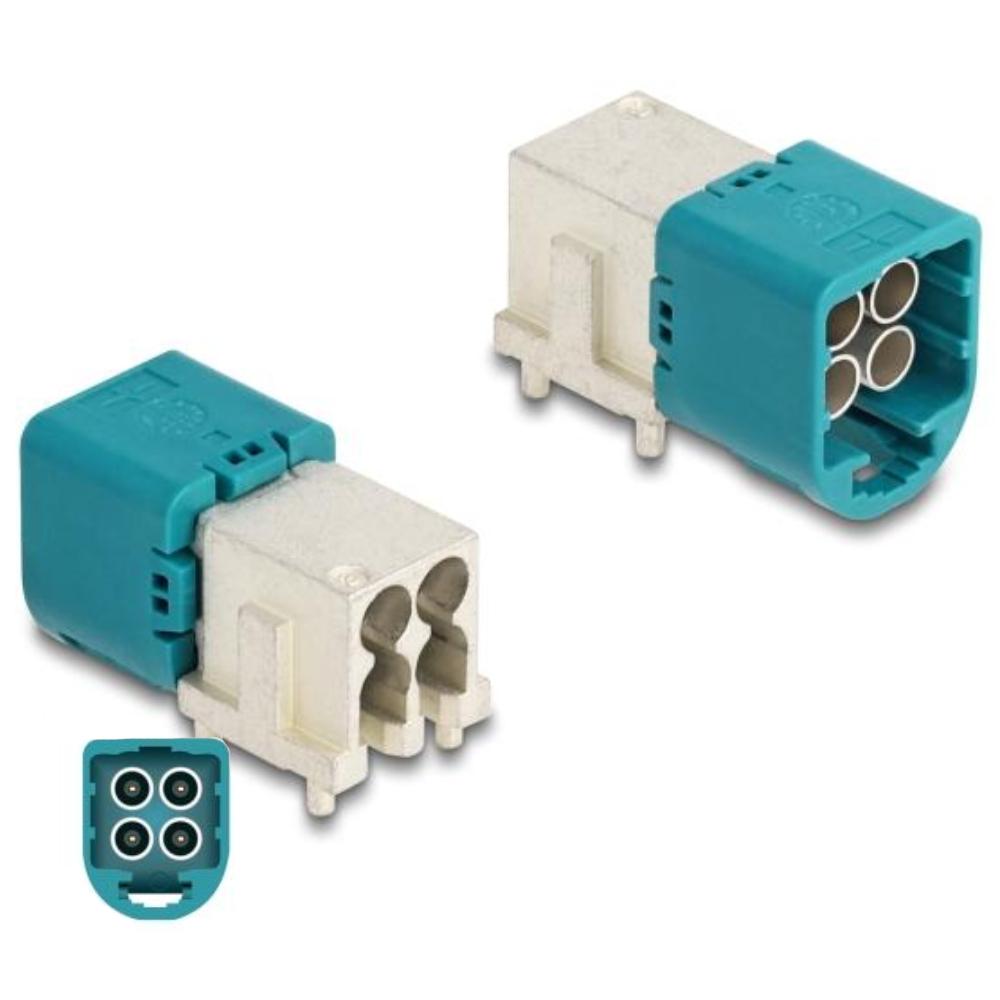

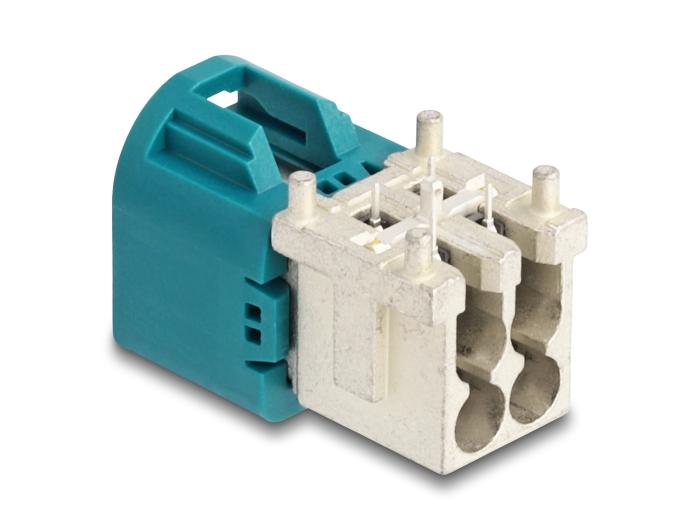

De connector is uitgevoerd als Mini FAKRA Z plug (male) 90° PCB met een naar beneden gerichte hoekuitvoering. Hierdoor kan de connector op printplaten worden gemonteerd in installaties waar de kabel direct naar beneden wordt geleid. Door het compacte ontwerp kan tot 80% ruimtebesparing worden bereikt ten opzichte van standaard FAKRA connectoren.

De connector heeft de Mini FAKRA Z kleurcodering (waterblauw / RAL 5021). Deze uitvoering is een A-Type variant en is compatibel met connectoren van Rosenberger. De connector kan worden toegepast in automotive dataverbindingen en RF-toepassingen met hoge datasnelheden.

Deze uitvoering is geschikt voor printplaatmontage (PCB) en maakt gebruik van een THT soldeerproces. De connector ondersteunt dataoverdrachtsnelheden tot 28 Gbps en frequenties tot 20 GHz, met een karakteristieke impedantie van 50 Ohm.

De connector is opgebouwd uit een messing contactpin, een LCP isolator en een kunststof buitenbehuizing van PA46. Deze materialen zorgen voor een stabiele elektrische verbinding en goede mechanische eigenschappen bij hoge frequenties.

Specificaties
• Producttype RF connector
• Merk Delock
• Connector Mini FAKRA Z plug (male) 90° PCB
• Mini FAKRA type Z (waterblauw / RAL 5021)
• Variant A-Type (compatibel met Rosenberger)
• Montage PCB / printplaat (THT solderen)
• Contactmateriaal Messing
• Isolator LCP
• Kunststof behuizing PA46
• Impedantie 50 Ohm
• Frequentiebereik tot 20 GHz
• Maximale datasnelheid tot 28 Gbps
• Afmetingen ca. 21 × 8 × 10 mm

Uitleg van gebruikte termen
LCP
LCP (Liquid Crystal Polymer) is een hoogwaardig isolatiemateriaal met uitstekende elektrische eigenschappen. Het materiaal wordt vaak gebruikt in RF-connectoren en high-speed dataverbindingen.

PA46
PA46 is een hittebestendige technische kunststof met goede mechanische sterkte. Het materiaal wordt vaak toegepast in elektronische componenten en automotive toepassingen.

THT
THT (Through-Hole Technology) is een soldeermethode waarbij componentpennen door gaten in een printplaat worden geplaatst en aan de andere zijde worden gesoldeerd.

Mini FAKRA
Mini FAKRA is een compacte variant van de FAKRA RF-connector. Door de kleinere afmetingen kunnen meerdere connectoren in een beperkte ruimte worden geplaatst, terwijl hoge datasnelheden en frequenties ondersteund blijven.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering.

FAKRA types
• FAKRA A – zwart – RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – RF communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geel / curry – RF communicatie
• FAKRA L – rood – RF communicatie
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele sleutelcodering
