Fakra verloopstekker

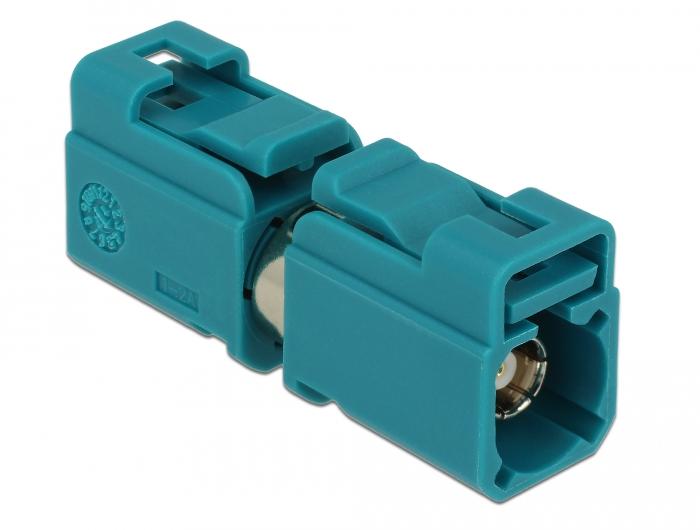

Deze FAKRA Z adapter is bedoeld voor het verbinden van coaxverbindingen binnen radiofrequentie installaties. De adapter wordt gebruikt om RF-componenten zoals antennes, radio-ontvangers en communicatiemodules met elkaar te verbinden.

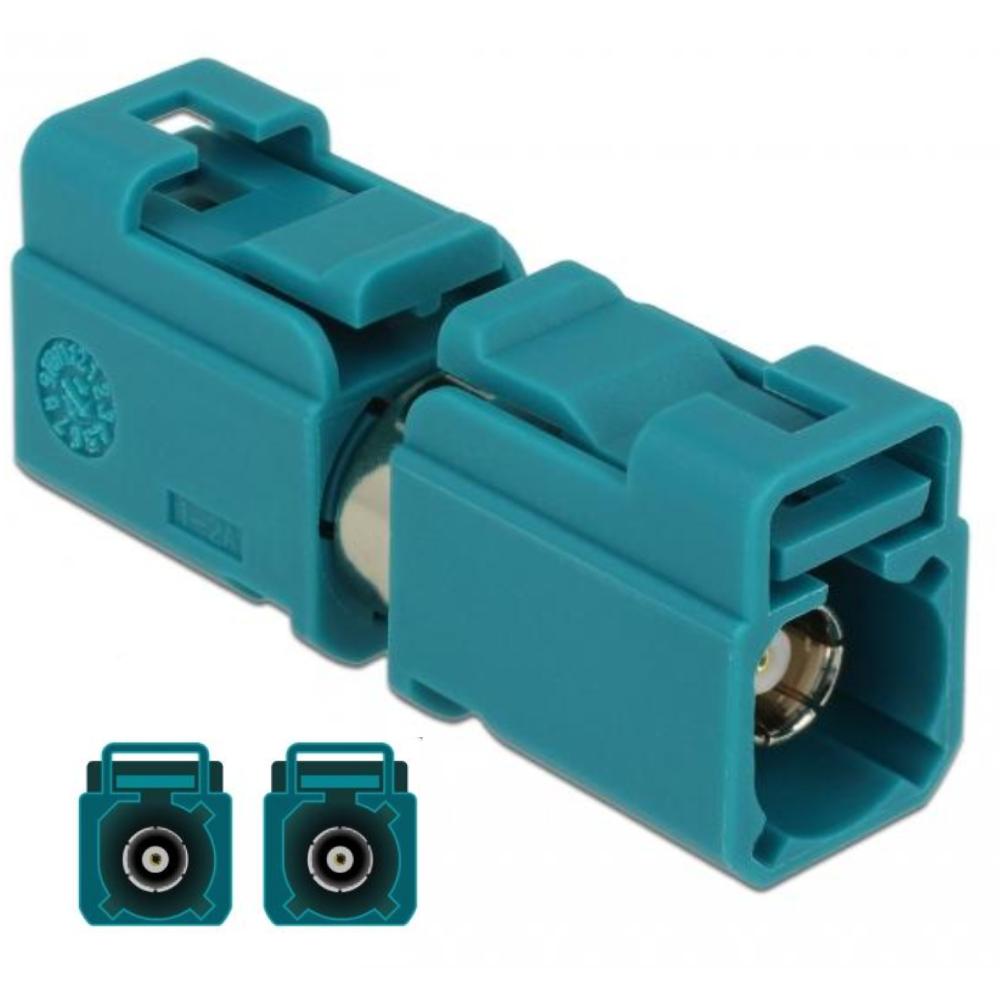

De adapter is uitgevoerd met een FAKRA Z jack (female) aansluiting aan beide zijden. Hierdoor kan de adapter worden gebruikt om twee coaxkabels of RF-verbindingen met elkaar te koppelen.

De adapter heeft de FAKRA Z kleurcodering (waterblauw / RAL 5021) volgens de standaard FAKRA types. In tegenstelling tot andere FAKRA varianten heeft FAKRA Z een universele mechanische sleutelcodering, waardoor de connector met meerdere FAKRA aansluitingen compatibel kan zijn.

De adapter is opgebouwd uit een vergulde fosforbrons contactpin, een PTFE isolator en een vernikkelde messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66, een sterke technische kunststof die zorgt voor een stabiele en duurzame verbinding.

Specificaties
• Producttype RF adapter
• Merk Delock
• Connector 1 FAKRA Z jack (female)
• Connector 2 FAKRA Z jack (female)
• FAKRA type Z (waterblauw / RAL 5021)
• Contactmateriaal Fosforbrons, verguld
• Isolator PTFE
• Behuizing Messing, vernikkeld
• Kunststof behuizing PA66
• Afmetingen ca. 31,9 × 13,2 × 9,4 mm

Uitleg van gebruikte termen
PTFE
PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.

PA66
PA66 (polyamide) is een sterke technische kunststof met goede mechanische eigenschappen en slijtvastheid. Het materiaal wordt vaak gebruikt voor connectorbehuizingen.

Fosforbrons
Fosforbrons is een koperlegering met goede elektrische geleiding en slijtvastheid. Het materiaal wordt vaak gebruikt voor contactpennen en veercontacten in connectoren.

FAKRA Z
FAKRA Z is een variant van de FAKRA coax connector met een waterblauwe kleurcodering. In tegenstelling tot andere FAKRA varianten heeft FAKRA Z een universele mechanische sleutelcodering, waardoor de connector met meerdere FAKRA aansluitingen compatibel kan zijn.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.

FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

FAKRA types
• FAKRA A – zwart – RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – RF communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geel / curry – RF communicatie
• FAKRA L – rood – RF communicatie
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele sleutelcodering
