Haakse fakra C PCB connector

Deze FAKRA C connector is bedoeld voor het aansluiten van coaxverbindingen binnen radiofrequentie installaties. De connector wordt gebruikt voor het verbinden van RF-componenten zoals antennesystemen, communicatiemodules en radiofrequentie apparatuur.

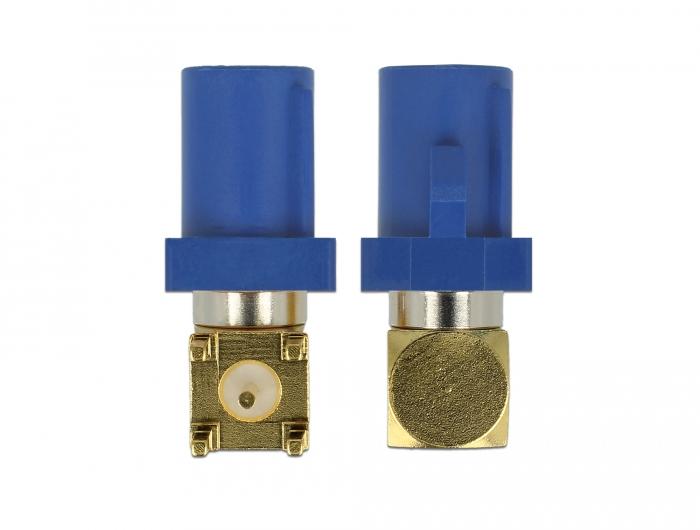

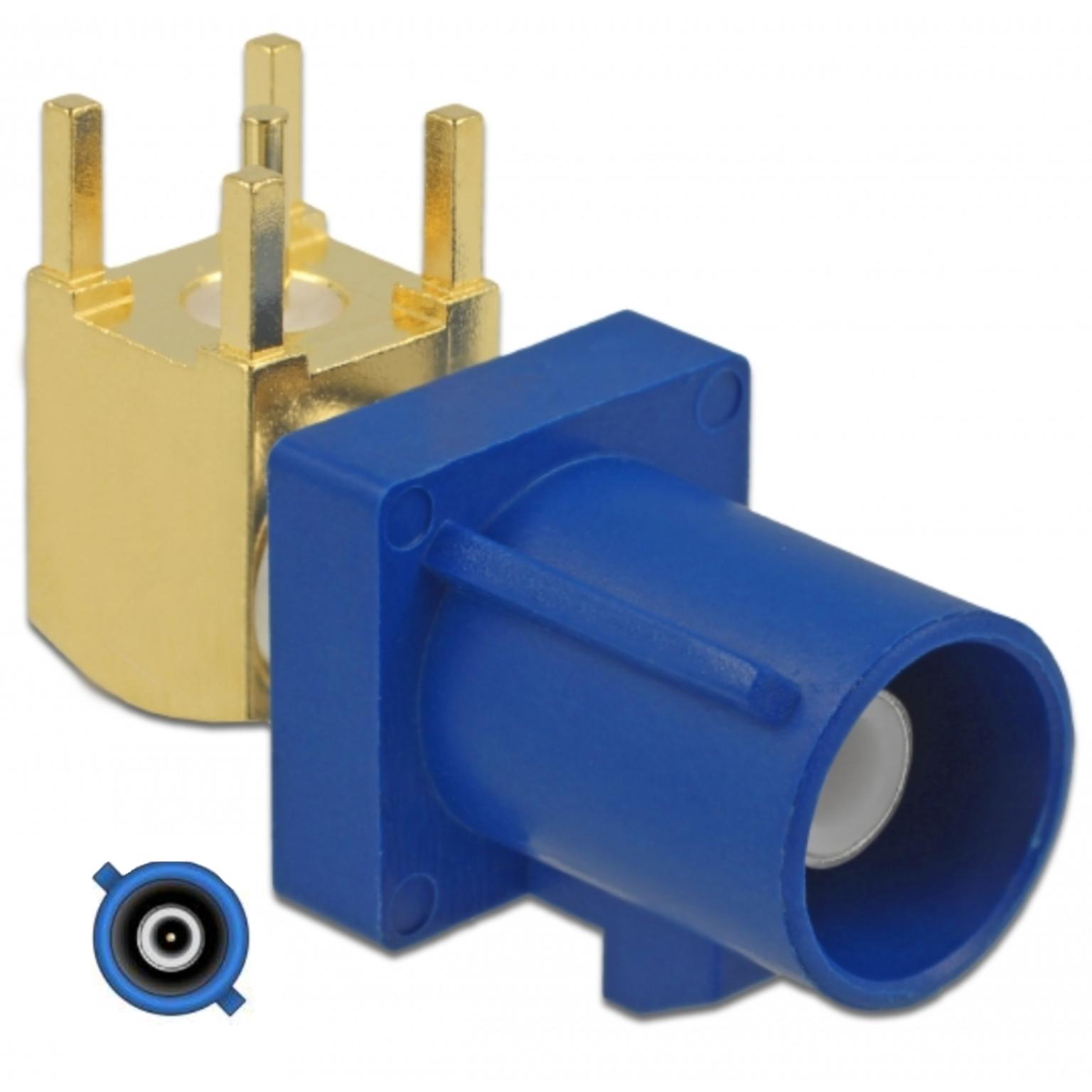

De connector is uitgevoerd als FAKRA C plug (male) 90° PCB. De 90 graden uitvoering maakt het mogelijk om de connector op printplaten te monteren in installaties met beperkte ruimte of specifieke montagemogelijkheden.

De connector heeft de FAKRA C kleurcodering (blauw / RAL 5005) volgens de standaard FAKRA types. De mechanische codering zorgt ervoor dat de connector alleen kan worden aangesloten op een compatibele FAKRA C aansluiting.

Deze uitvoering is geschikt voor printplaatmontage (PCB) en kan worden gebruikt in combinatie met coaxkabels zoals RG-174 en RG-316.

De connector is opgebouwd uit een vergulde fosforbrons contactpin, een PTFE isolator en een vergulde messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66 GF30, een glasvezelversterkte kunststof die zorgt voor een stevige en stabiele montage.

Specificaties
• Producttype RF connector
• Merk Delock
• Connector FAKRA C plug (male) 90° PCB
• FAKRA type C (blauw / RAL 5005)
• Montage PCB / printplaat
• Contactmateriaal Fosforbrons, verguld
• Isolator PTFE
• Behuizing Messing, verguld
• Kunststof behuizing PA66 GF30
• Geschikt voor kabeltype RG-174, RG-316
• Afmetingen ca. 21,3 × 11,5 mm

Uitleg van gebruikte termen
PTFE
PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.

PA66 GF30
PA66 GF30 is een glasvezelversterkte kunststof. Door de toevoeging van ongeveer 30% glasvezel heeft het materiaal een hoge mechanische sterkte en vormvastheid.

Fosforbrons
Fosforbrons is een koperlegering met goede elektrische geleiding en slijtvastheid. Het materiaal wordt vaak gebruikt voor contactpennen en veercontacten in connectoren.

RG-174 en RG-316
RG-174 en RG-316 zijn dunne coaxkabels die worden gebruikt voor RF-signalen. Door de compacte diameter zijn deze kabels geschikt voor toepassingen waar weinig ruimte beschikbaar is.

FAKRA C
FAKRA C is een variant van de FAKRA coax connector met een blauwe kleurcodering. Deze connector wordt veel gebruikt voor GPS-antennes en andere RF-toepassingen waarbij een specifieke mechanische codering vereist is.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.

FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

FAKRA types
• FAKRA A – zwart – RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – RF communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geel / curry – RF communicatie
• FAKRA L – rood – RF communicatie
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele sleutelcodering
