Fakra D veerpen voor krimpen

Deze FAKRA D connector is bedoeld voor het aansluiten van coaxkabels binnen radiofrequentie installaties. De connector wordt gebruikt voor het verbinden van coaxkabels met RF-apparatuur zoals antennesystemen en communicatieapparatuur.

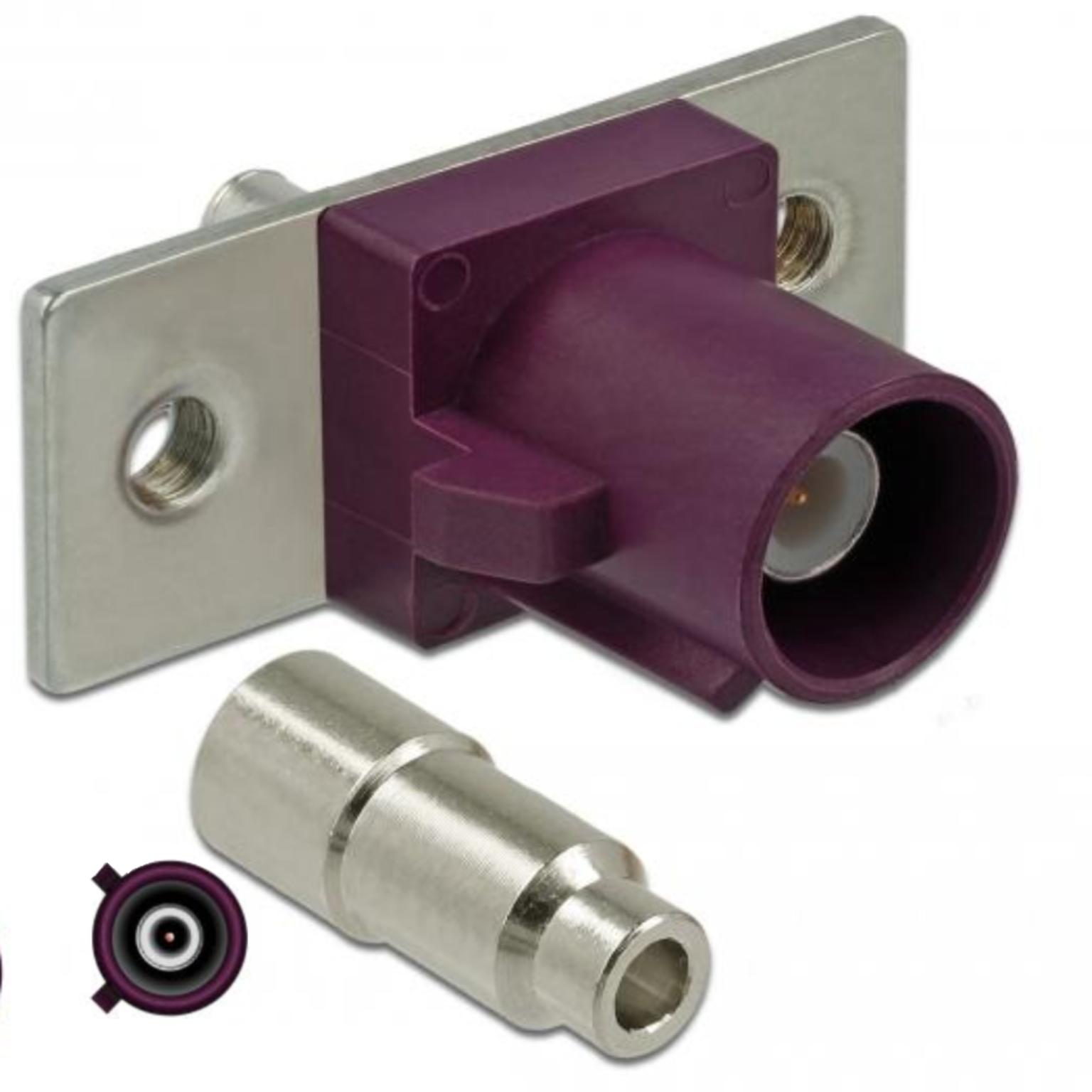

De connector is uitgevoerd als FAKRA D plug (male) en heeft de FAKRA D kleurcodering (bordeaux / paars / RAL 4004) volgens de standaard FAKRA types. De mechanische codering zorgt ervoor dat de connector alleen kan worden aangesloten op een compatibele FAKRA D aansluiting.

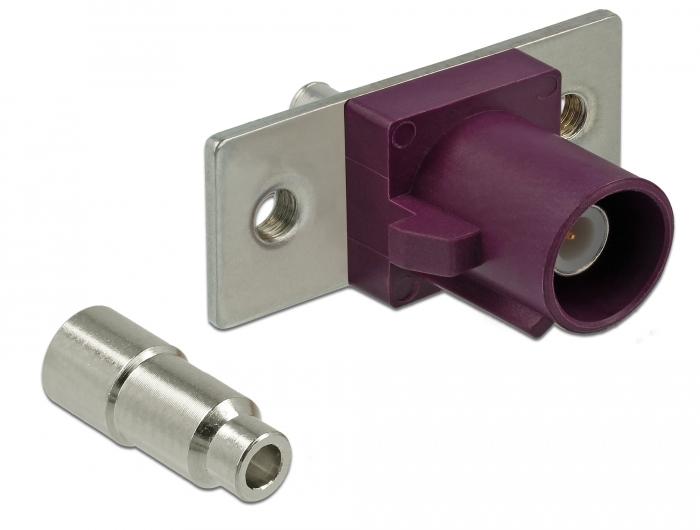

Deze uitvoering is geschikt voor soldeermontage en beschikt over een montageplaat met twee voorgeponste montagegaten. Hierdoor kan de connector stevig worden bevestigd op een paneel of montageoppervlak. De connector kan worden gebruikt met kabeltypes zoals RG-174 en RG-316.

De connector is opgebouwd uit een vergulde messing contactpin, een PTFE isolator en een messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66 GF30, een glasvezelversterkte kunststof die zorgt voor een stevige en stabiele montage.

Specificaties
• Producttype RF connector
• Merk Delock
• Connector FAKRA D plug (male)
• FAKRA type D (bordeaux / paars / RAL 4004)
• Montage Solderen
• Montageplaat Staal
• Montagegaten 2 voorgeponste gaten
• Schroefdraad M2.6
• Contactmateriaal Messing, verguld
• Isolator PTFE
• Behuizing Messing
• Kunststof behuizing PA66 GF30
• Geschikt voor kabeltype RG-174, RG-316
• Afmetingen ca. 24,0 × 21,2 × 7,5 mm

Uitleg van gebruikte termen
PTFE
PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.

PA66 GF30
PA66 GF30 is een glasvezelversterkte kunststof. Door de toevoeging van ongeveer 30% glasvezel heeft het materiaal een hoge mechanische sterkte en vormvastheid.

Messing
Messing is een koperlegering met goede elektrische geleidbaarheid en mechanische sterkte. Het wordt vaak gebruikt voor connectorbehuizingen en contactpennen.

RG-174 en RG-316
RG-174 en RG-316 zijn dunne coaxkabels die worden gebruikt voor RF-signalen. Door de compacte diameter zijn deze kabels geschikt voor toepassingen waar weinig ruimte beschikbaar is.

FAKRA D
FAKRA D is een variant van de FAKRA coax connector met een bordeaux / paarse kleurcodering. Deze connector wordt toegepast in RF-systemen waar een specifieke mechanische codering nodig is. De kleurcodering en mechanische sleutel zorgen ervoor dat de connector alleen met dezelfde FAKRA D aansluiting kan worden verbonden.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.

FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

FAKRA types
• FAKRA A – zwart – RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – RF communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geel / curry – RF communicatie
• FAKRA L – rood – RF communicatie
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele sleutelcodering
