Fakra Z connector PCB

Deze FAKRA Z connector is bedoeld voor montage op elektronische printplaten binnen radiofrequentie installaties. De connector wordt gebruikt voor het aansluiten van RF-apparatuur zoals antennesystemen en communicatieapparatuur op een PCB (printplaat).

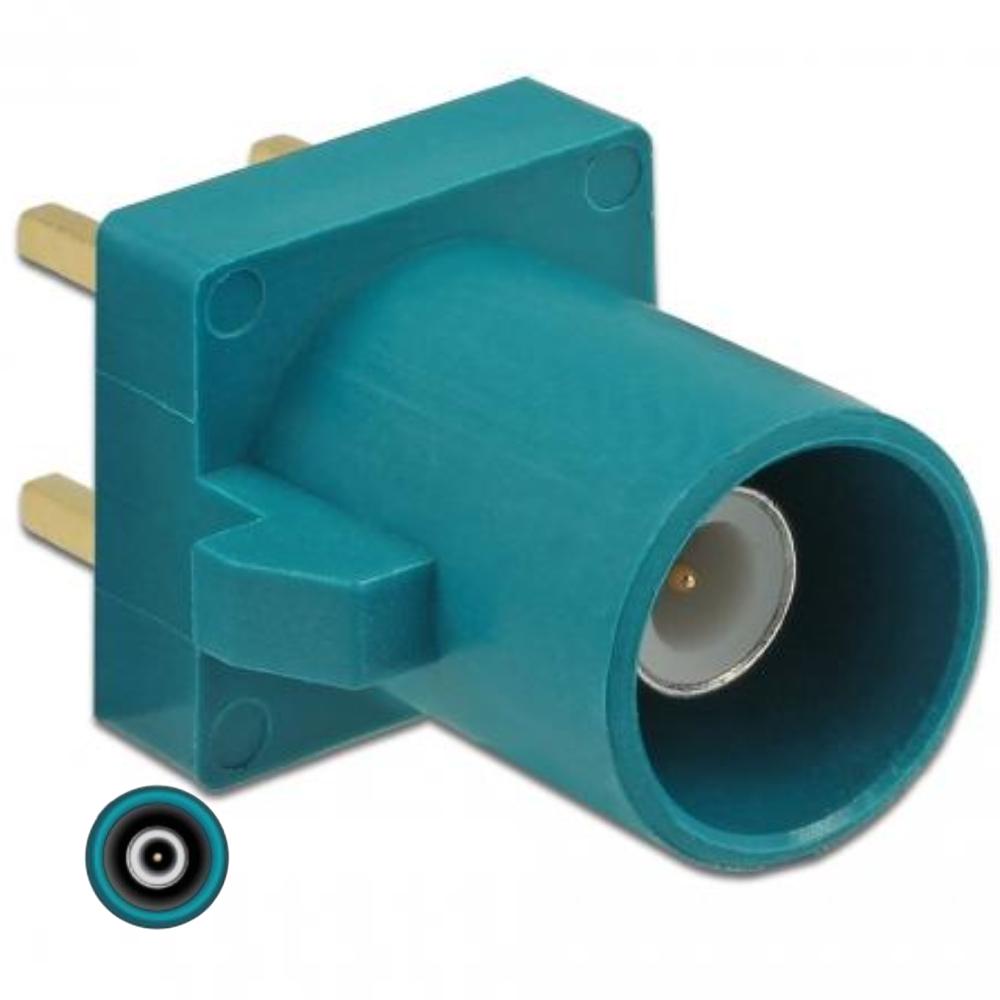

De connector is uitgevoerd als FAKRA Z plug (male) en heeft de FAKRA Z kleurcodering (waterblauw / RAL 5021) volgens de standaard FAKRA types. De mechanische codering zorgt ervoor dat de connector alleen kan worden aangesloten op een compatibele FAKRA aansluiting.

De connector is ontworpen voor PCB-montage en heeft een compacte afmeting van ongeveer 16,9 mm. Hierdoor kan de connector worden toegepast in compacte RF-modules en elektronische systemen.

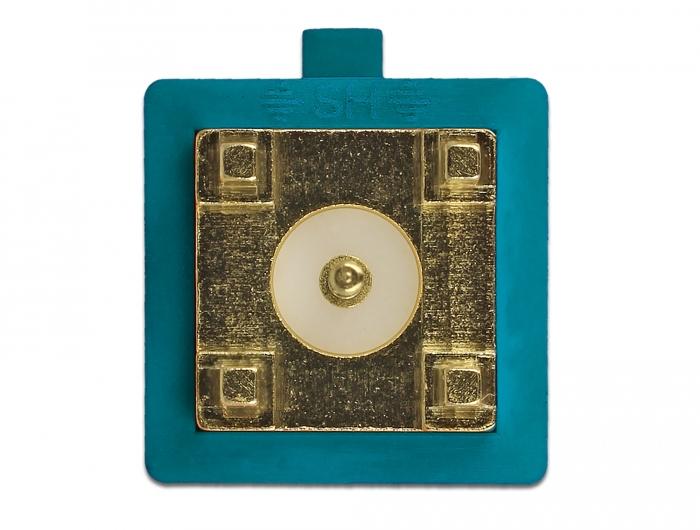

De connector is opgebouwd uit een vergulde beryllium-koper contactpin, een PTFE isolator en een vergulde messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66 GF30, een glasvezelversterkte kunststof die zorgt voor een stevige en stabiele montage.

Specificaties
• Producttype RF connector
• Merk Delock
• Connector FAKRA Z plug (male)
• FAKRA type Z (waterblauw)
• Montage PCB (printplaat)
• Contactmateriaal Beryllium koper, verguld
• Isolator PTFE
• Behuizing Messing, verguld
• Kunststof behuizing PA66 GF30
• Geschikt voor kabeltype RG-174, RG-316
• Afmetingen ca. 16,9 × 9,4 × 7,5 mm

Uitleg van gebruikte termen
PCB
PCB staat voor Printed Circuit Board, oftewel een printplaat waarop elektronische componenten worden gemonteerd. RF-connectoren voor PCB-montage worden direct op de printplaat bevestigd.

PTFE
PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.

PA66 GF30
PA66 GF30 is een glasvezelversterkte kunststof. Door de toevoeging van ongeveer 30% glasvezel heeft het materiaal een hoge mechanische sterkte en vormvastheid.

Beryllium koper
Beryllium koper is een legering met goede elektrische geleidbaarheid en hoge veerkracht. Hierdoor wordt het vaak gebruikt voor contactpennen in RF-connectoren.

FAKRA Z
FAKRA Z is een variant van de FAKRA coax connector met een waterblauwe kleurcodering. Deze uitvoering heeft een universele mechanische sleutel en kan worden gebruikt wanneer geen specifieke FAKRA-codering vereist is.

FAKRA
FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.

FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.

FAKRA types
• FAKRA A – zwart – RF verbinding / radio
• FAKRA B – crème – GSM / telematica
• FAKRA C – blauw – GPS antenne
• FAKRA D – bordeaux / paars – satellietradio
• FAKRA E – groen – GSM / LTE
• FAKRA F – bruin – RF communicatie
• FAKRA G – grijs – radio / RF signaal
• FAKRA H – violet – video / camera systemen
• FAKRA I – beige – radio antenne
• FAKRA K – geel / curry – RF communicatie
• FAKRA L – rood – RF communicatie
• FAKRA M – oranje – digitale radio / DAB
• FAKRA Z – waterblauw – universele sleutelcodering
