USB A frontpaneel - 2 poorten

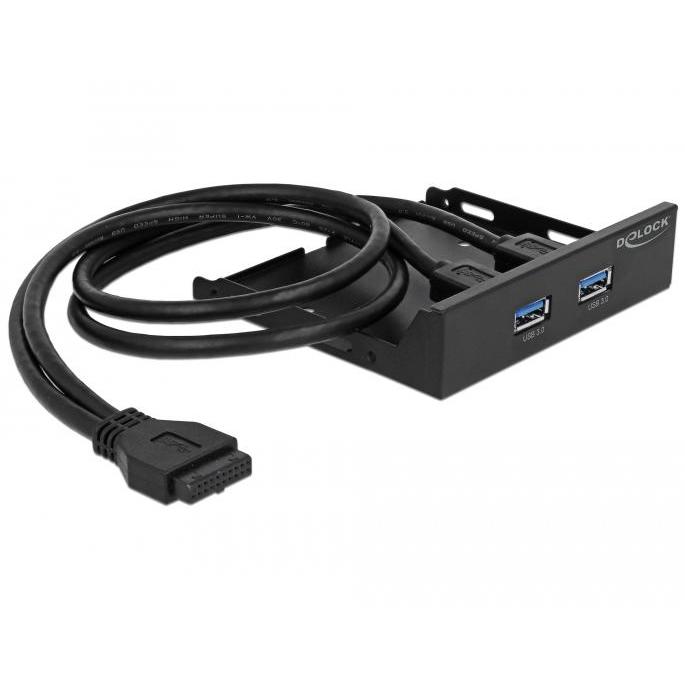

Deze 3.5 inch frontpanel met 2 x USB 3.0 Type-A poorten van DELOCK wordt gebruikt voor het toevoegen van externe USB-aansluitingen aan de voorkant van een computerbehuizing. Hierdoor zijn USB-poorten eenvoudig toegankelijk zonder gebruik van de achterzijde van de pc. Het frontpanel wordt geplaatst in een vrije 3.5 inch bay van de computerkast en functioneert als een directe verlenging van de interne USB-aansluiting op het moederbord. De aangesloten apparaten zijn gelijktijdig bruikbaar, vergelijkbaar met standaard USB-poorten op de behuizing.

Het paneel beschikt over 2 USB Type-A aansluitingen aan de voorzijde en wordt intern verbonden via een 19-pins USB 3.0 pin header kabel met het moederbord. Hierdoor wordt de bestaande USB-functionaliteit van het systeem naar de voorkant van de behuizing geleid. De module ondersteunt USB 3.0 / USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt gedeeld tussen de aangesloten apparaten. De constructie bestaat uit een metalen 3.5 inch frame voor stabiele montage in de computerbehuizing.

Specificaties
Type product: 3.5 inch USB frontpanel
Merk: DELOCK
Aantal poorten: 2
Aansluitingen extern: 2 x USB Type-A female
Aansluiting intern: 1 x 19-pins USB 3.0 pin header female (kabel)
USB standaard: USB 3.0 / USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Ondersteunde snelheden: 5 Gbit/s, 480 Mbit/s, 12 Mbit/s, 1.5 Mbit/s
Kabellengte: 54 centimeter
Montage: 3.5 inch bay in computerbehuizing
Constructie: passieve doorvoer (interne verlenging)
Behuizing: metaal
Besturingssysteem: OS-onafhankelijk
Functionaliteit: Hot Swap en Plug & Play
Afmetingen: 102 x 95 x 26 millimeter
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Paneel: 3.5 inch USB frontpanel

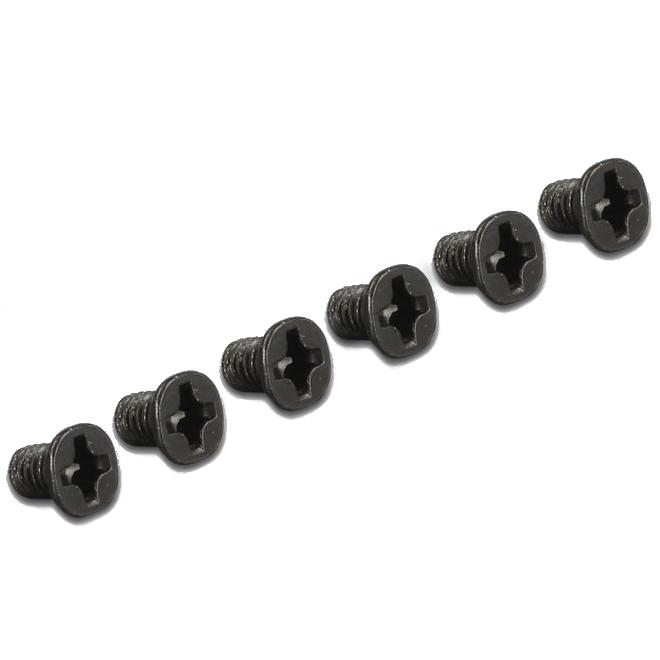

Montage: bevestigingsschroeven
Documentatie: gebruikershandleiding


Toepassingen
PC-builds: toevoegen van USB-poorten aan de voorzijde van de behuizing.
Werkplekken: eenvoudige toegang tot USB-aansluitingen.
Upgrade: uitbreiden van oudere systemen zonder front USB.
Service: snel aansluiten van externe opslag en randapparatuur.


Toelichting op technische termen
Frontpanel: module die in de voorkant van een computerbehuizing wordt geplaatst om extra aansluitingen toegankelijk te maken.
3.5 inch bay: gestandaardiseerde inbouwruimte in pc-behuizingen, oorspronkelijk bedoeld voor disk drives maar ook gebruikt voor uitbreidingsmodules.
USB 3.0 / USB 3.2 Gen 1: USB-standaard met maximale snelheid van 5 Gbit/s, geschikt voor snelle dataoverdracht.
19-pins USB header: interne aansluiting op het moederbord die USB 3.0 signalen levert naar frontpanelen of uitbreidingsmodules.
Passieve doorvoer: directe signaaloverdracht zonder actieve elektronica of signaalversterking.
Backward compatibility: ondersteuning voor oudere USB-standaarden zoals USB 2.0 en 1.1.
Bandbreedte delen: totale datasnelheid wordt verdeeld over beide USB-poorten.
Hot Swap: mogelijkheid om USB-apparaten aan te sluiten of te verwijderen zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie zonder installatie van drivers.
Signaalintegriteit: kwaliteit van het USB-signaal, afhankelijk van kabel en interne verbinding.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Compatibiliteit: vereist een vrije 19-pins USB 3.0 header op het moederbord.
Gebruik: alle poorten zijn gelijktijdig actief.
Bandbreedte: snelheid wordt gedeeld tussen aangesloten apparaten.
Constructie: passieve oplossing zonder extra voeding of versterking.
Montage: alleen geschikt voor 3.5 inch bays.
Functionaliteit: geen hub; directe verlenging van moederbordaansluiting.
