USB A frontpaneel + PCIe kaart - 4 poorten

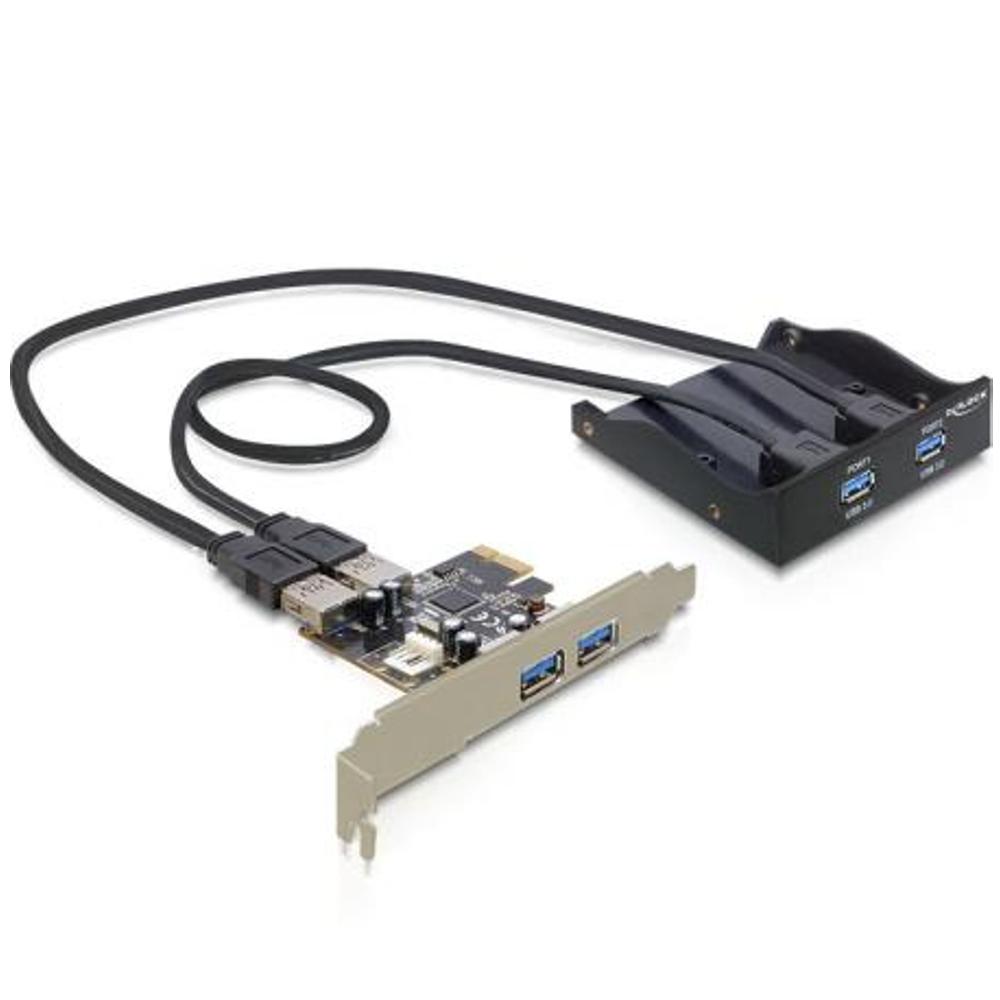

Deze 3.5 inch / 5.25 inch USB 3.2 Gen 1 frontpanel met PCI Express kaart en 4 x USB Type-A poorten van DELOCK wordt gebruikt voor het uitbreiden van een computer met extra USB-poorten aan zowel de voor- als achterzijde. Hierdoor kunnen meerdere USB-apparaten gelijktijdig worden aangesloten zonder afhankelijk te zijn van bestaande USB-headers op het moederbord. Het systeem bestaat uit een frontpanel en een PCI Express uitbreidingskaart. De PCIe-kaart verzorgt de USB-controllerfunctionaliteit en levert twee USB-poorten aan de achterzijde en twee interne USB-aansluitingen voor het frontpanel. Hierdoor zijn in totaal 4 USB-poorten gelijktijdig actief.

Het frontpanel wordt geplaatst in een vrije 3.5 inch of 5.25 inch bay en wordt via interne USB-kabels verbonden met de meegeleverde PCI Express kaart. De PCIe-kaart wordt in een vrij slot op het moederbord geplaatst en aangesloten via een 4-pins Molex voedingsconnector voor stabiele stroomvoorziening. De oplossing ondersteunt USB 3.2 Gen 1 met een maximale gegevensoverdrachtsnelheid tot 5 Gbit per seconde. De beschikbare bandbreedte wordt verdeeld over de aangesloten poorten.

Specificaties
Type product: USB frontpanel + PCI Express uitbreidingskaart
Merk: DELOCK
Aantal poorten totaal: 4
Front aansluitingen: 2 x USB Type-A female
Achter aansluitingen: 2 x USB Type-A female (PCIe kaart)
Interne aansluitingen: 2 x USB Type-A male (frontpanel naar kaart), 2 x USB Type-A female (op kaart)
USB standaard: USB 3.2 Gen 1
Overdrachtsnelheid: max. 5 Gbit/s
Voeding: 4-pins Molex aansluiting
Montage frontpanel: 3.5 inch of 5.25 inch bay
Montage kaart: PCI Express slot
Kabellengte intern: 60 centimeter
Constructie: actieve USB-controller via PCIe
Behuizing: metaal (frontpanel)
Drivers: vereist (meegeleverd)
Garantie: 5 jaar
Keurmerken: REACH, CE, RoHS, WEEE


Inhoud van de verpakking
Paneel: 3.5 inch USB frontpanel
Kaart: PCI Express USB uitbreidingskaart
Frame: 5.25 inch montageframe
Kabel: interne USB verbindingskabel
Kabel: 4-pins Molex voedingskabel
Montage: bevestigingsschroeven
Software: driver CD
Documentatie: gebruikershandleiding


Toepassingen
PC-upgrade: toevoegen van extra USB-poorten zonder vrije headers op het moederbord.
Werkplekken: gelijktijdig aansluiten van meerdere USB-apparaten.
Service: snelle toegang tot USB-aansluitingen aan voor- en achterzijde.
Uitbreiding: toevoegen van moderne USB-functionaliteit aan oudere systemen.
Opslag: aansluiten van externe opslagmedia en accessoires.


Toelichting op technische termen
PCI Express (PCIe): high-speed uitbreidingsinterface op het moederbord waarmee extra functionaliteit zoals USB-controllers kan worden toegevoegd.
USB controller: chip op de PCIe-kaart die USB-signalen genereert en dataverkeer beheert onafhankelijk van het moederbord.
USB hub-functionaliteit: interne verdeling van USB-signalen zodat meerdere poorten gelijktijdig bruikbaar zijn.
USB 3.2 Gen 1: USB-standaard (voorheen USB 3.0) met een maximale snelheid van 5 Gbit/s.
USB Type-A: standaard USB-connector voor randapparatuur.
Molex 4-pins voeding: voedingsaansluiting vanuit de voedingseenheid (PSU), vaak gebruikt voor extra stroomvoorziening bij uitbreidingskaarten.
Bandbreedte delen: totale datasnelheid wordt verdeeld over alle actieve USB-poorten.
Frontpanel: module voor montage in de voorkant van een computerbehuizing voor directe toegang tot aansluitingen.
3.5 inch / 5.25 inch bay: gestandaardiseerde inbouwruimtes voor uitbreidingsmodules.
Driver: software die nodig is om de hardware correct te laten functioneren binnen het besturingssysteem.
Hot Swap: mogelijkheid om USB-apparaten aan te sluiten zonder het systeem uit te schakelen.
Plug & Play: automatische herkenning en configuratie van aangesloten apparaten.
Signaalrouting: interne doorgeleiding van USB-signalen van de controller naar front- en backpoorten.


Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid en gebruik.
RoHS: beperking van gevaarlijke stoffen in materialen.
REACH: regelgeving voor veilige toepassing van chemische stoffen.
WEEE: richtlijn voor verwerking en recycling van elektronische producten.


Belangrijke aandachtspunten
Installatie: vereist een vrij PCI Express slot.
Voeding: Molex aansluiting vereist voor stabiele werking.
Drivers: installatie van drivers kan nodig zijn.
Gebruik: alle poorten zijn gelijktijdig actief.
Bandbreedte: snelheid wordt gedeeld tussen aangesloten apparaten.
Montage: geschikt voor 3.5 inch en 5.25 inch bays.
Functionaliteit: actieve uitbreiding via PCIe, niet afhankelijk van moederbordheaders.
