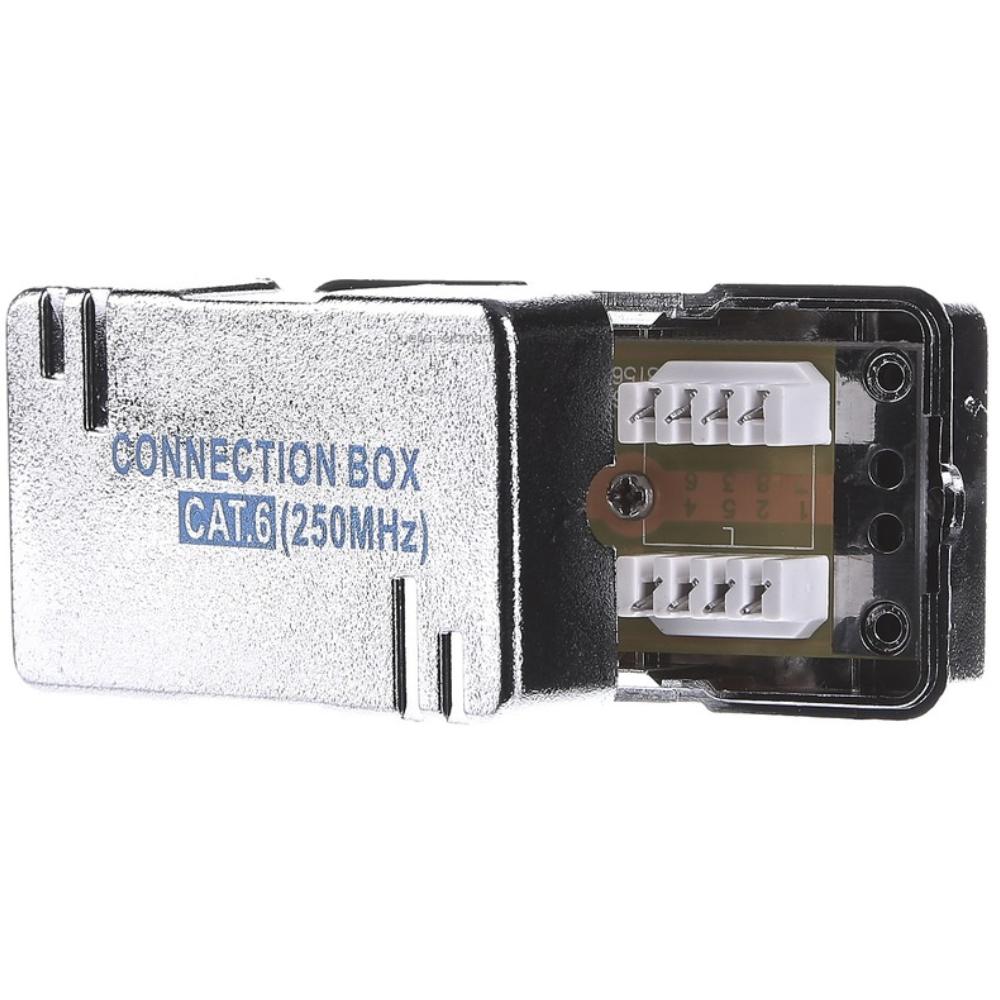

Aansluitmodule Cat 6a

Deze netwerk verbindingsmodule wordt gebruikt voor het verlengen en herstellen van installatiekabels binnen vaste netwerkinstallaties.
De module ondersteunt Cat.6 netwerken tot 250 MHz en is voorzien van LSA (IDC) aansluitingen voor een stabiele en betrouwbare verbinding.
Installatiekabels worden aangesloten via LSA snijklemmen, waarbij de ader in de klem wordt gedrukt en automatisch contact maakt.
De 360° afscherming zorgt voor optimale bescherming tegen elektromagnetische storingen (EMI).
De module is voorzien van schroefbare trekontlasting voor mechanische stabiliteit van de kabelverbinding.
Met zelfklevende strips kan de behuizing eenvoudig worden bevestigd op diverse oppervlakken.
Geschikt voor massieve aders (solid core) en standaard ronde installatiekabels.
De interne gemetalliseerde behuizing draagt bij aan een stabiele signaaloverdracht en afscherming.
De module maakt het mogelijk om kabelsegmenten te herstellen zonder volledige vervanging van de bekabeling.

Specificaties
Type product: netwerk verbindingsmodule (IDC / LSA)
Categorie: Cat.6 (tot 250 MHz)
Aansluittechniek: LSA / IDC snijklem
Geschikt voor: massieve installatiekabels (solid core)
AWG bereik: 26 – 22

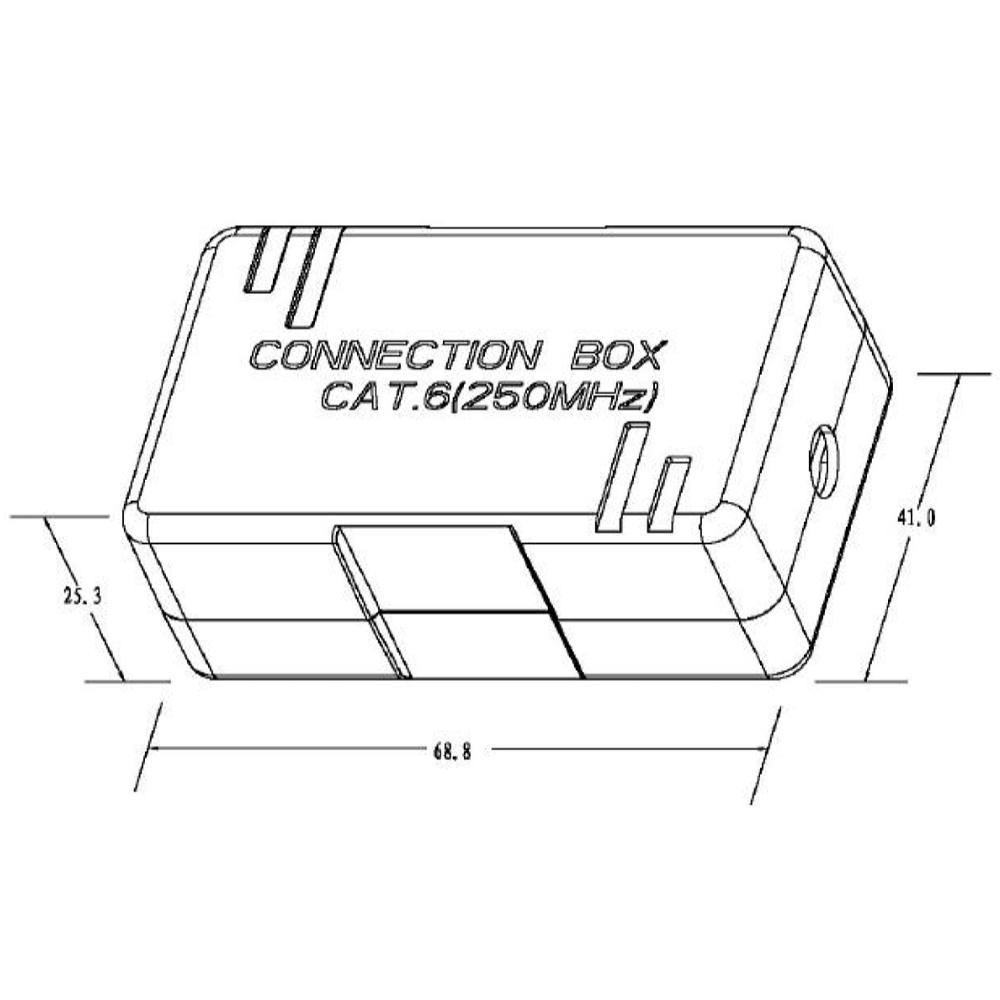

Kabeldiameter: tot 10 mm
Kabeleinvoer: ca. 7.5 mm
Scherming: ja (360° afscherming)
Contactweerstand: < 20 mΩ
Isolatieweerstand: ≥ 500 MΩ
Testspanning: 1000 V AC / 60 Hz
Stroombelasting: 1.5 A
Behuizing: kunststof, intern gemetalliseerd
Brandklasse: UL94 V-0
IP-classificatie: IP20
Montage: schroefvergrendeling + kleefbevestiging
Garantie: 5 jaar
Keurmerken: CE, RoHS, REACH, WEEE
Normen: ISO/IEC 11801, EN 50173

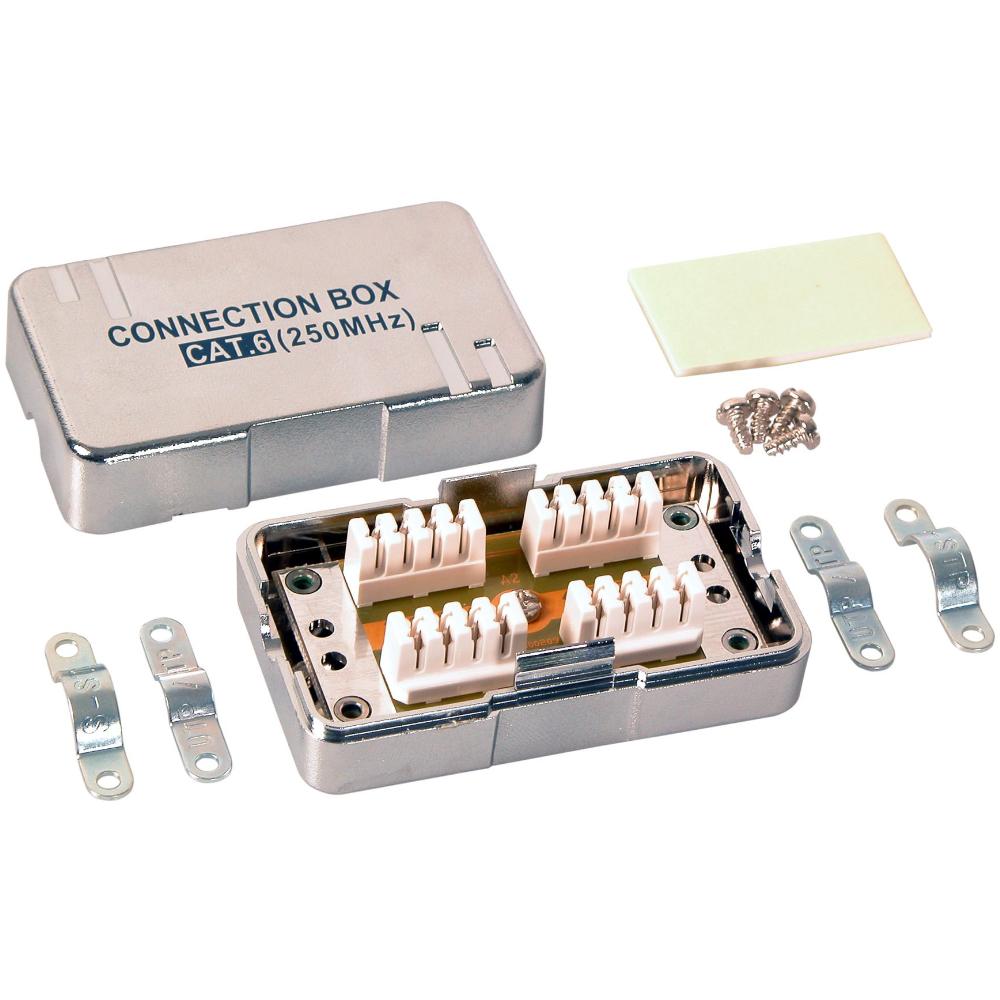

Inhoud van de verpakking
Verbindingsmodule: 1x netwerk verbindingsmodule
Schroeven: M3x12
Kabelgeleiders: 4x
Kleefpads: zelfklevende tapes

Toepassingen
Kabelverlenging: verbinden van bestaande netwerkkabels.
Reparatie: herstellen van beschadigde kabelsegmenten.
Installaties: vaste netwerkbekabeling in gebouwen.
Technische omgevingen: gebruik in infrastructuur en installatieruimtes.

Toelichting op technische termen
Cat.6 (250 MHz): geschikt voor gigabit netwerken met frequenties tot 250 MHz.
LSA / IDC: snijklemtechniek waarbij de ader in de klem wordt gedrukt en automatisch contact maakt.
AWG 26 – 22: bereik van aderdiktes; lagere waarde betekent dikkere ader en lagere weerstand.
360° afscherming: volledige afscherming rondom de kabel voor bescherming tegen elektromagnetische interferentie (EMI).
Contactweerstand: lage weerstand (< 20 mΩ) zorgt voor minimale signaalverliezen.
Isolatieweerstand: hoge waarde (≥ 500 MΩ) voorkomt lekstromen en signaalverlies.
UL94 V-0: brandklasse waarbij het materiaal zelfdovend is en geen brandende druppels vormt.
IP20: bescherming tegen aanraking met vaste objecten >12 mm, geen bescherming tegen water.

Toelichting op keurmerken en normen
CE: voldoet aan Europese richtlijnen voor veiligheid, gezondheid en milieu.
RoHS: beperking van gevaarlijke stoffen zoals lood en kwik in elektronische producten.
REACH: Europese regelgeving voor veilige omgang met chemische stoffen.
WEEE: richtlijn voor inzameling en recycling van elektronische apparatuur.
ISO/IEC 11801: internationale norm voor gestructureerde netwerkbekabeling en prestatie-eisen.
EN 50173: Europese norm voor generieke bekabelingssystemen in gebouwen.

Belangrijke aandachtspunten
Alleen voor massieve aders: niet geschikt voor soepele (stranded) kabels.
Niet geschikt voor platte kabels: alleen ronde installatiekabels.
Geen speciaal gereedschap vereist: standaard LSA tool aanbevolen voor correcte montage.
Maximale kabeldiameter: 10 mm.
