RP-SMA koppelstuk

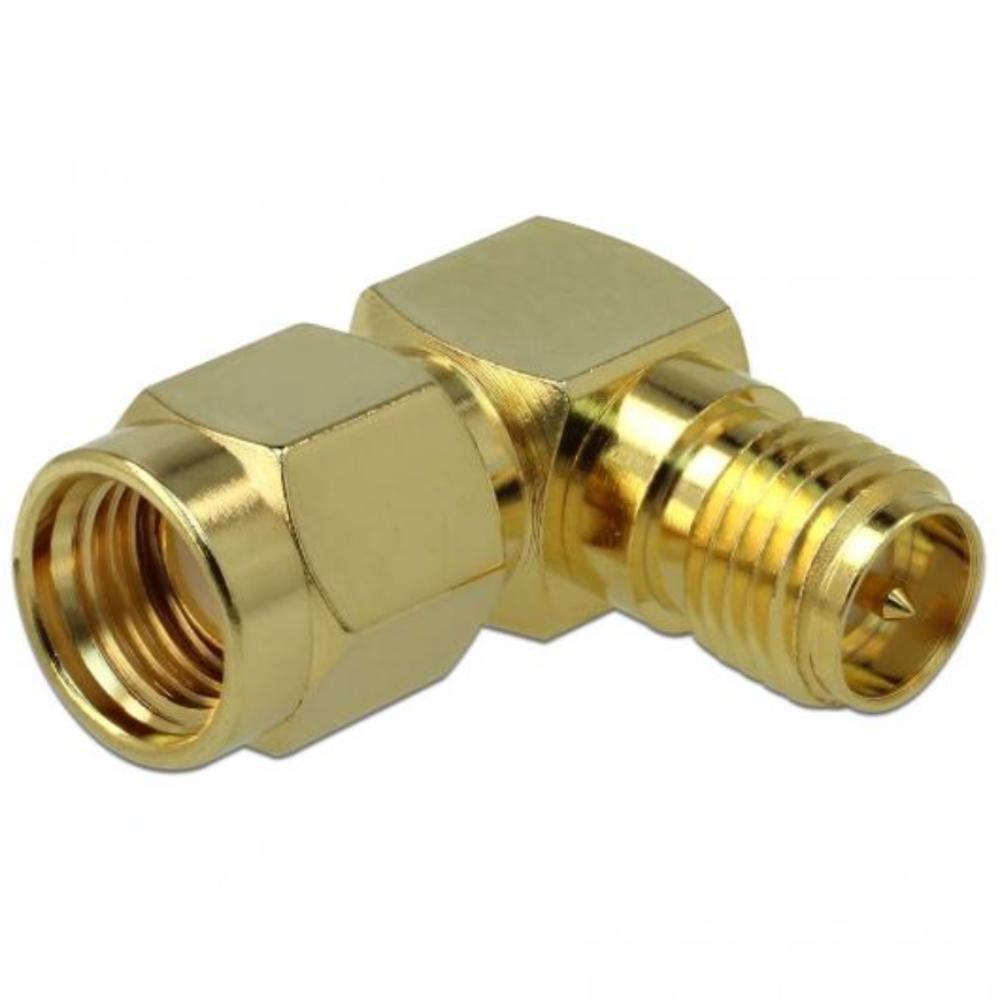

Deze RP-SMA stekker naar RP-SMA bus adapter van Delock is bedoeld voor het verbinden van RF-componenten binnen radiofrequentietoepassingen. De adapter wordt gebruikt in situaties waarin een haakse aansluiting van 90 graden gewenst is bij RP-SMA aansluitingen.

De uitvoering met een RP-SMA male connector aan de ene zijde en een RP-SMA female connector in 90 graden uitvoering aan de andere zijde is geschikt voor gebruik binnen 50 ohm RF-systemen. Hierdoor kan de adapter worden toegepast bij antennes, RF-modules, meetapparatuur en draadloze communicatieapparatuur.

De uitvoering met een vergulde messing behuizing en een interne schroefdraad van 1/4" - 36 UNS - 2B is geschikt voor toepassingen waarbij een stabiele elektrische verbinding en een compacte bouwvorm van belang zijn.

Toepassingen
• Haakse koppeling van RP-SMA aansluitingen
• RF- en antennetoepassingen
• Draadloze communicatieapparatuur
• Meet- en testopstellingen

Specificaties & kenmerken
• Connector 1: RP-SMA male
• Connector 2: RP-SMA female 90 graden
• Impedantie: 50 Ohm
• Frequentiebereik: tot 3 GHz
• Behuizing: Messing, verguld
• Bedrijfstemperatuur: -10 °C tot 50 °C
• Afmetingen: ca. 17,5 x 15,15 millimeter

Uitleg aansluiting
RP-SMA is een variant van de 50-ohm SMA-connector waarbij de polariteit van de pin is omgekeerd. Deze aansluiting wordt toegepast bij RF- en WLAN-apparatuur om directe compatibiliteit met standaard SMA-aansluitingen te beperken.
