RP-SMA verloopkabel

Deze N naar RP-SMA antennekabel van Delock is bedoeld voor het betrouwbaar verbinden van apparaten binnen radiofrequentietechnologie. Door de lage signaaldemping is deze kabel geschikt voor toepassingen waarbij een stabiele en efficiënte RF-verbinding vereist is.

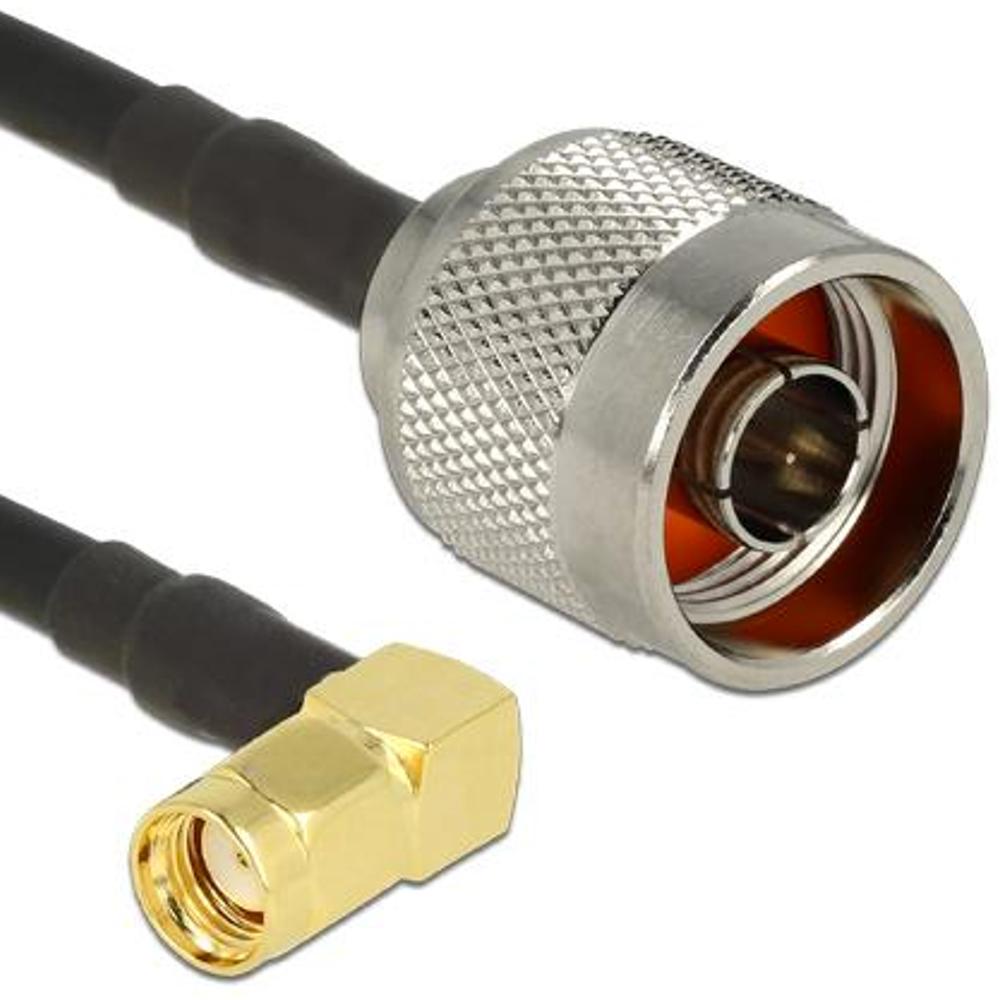

De kabel is uitgevoerd met een N male connector aan de ene zijde en een RP-SMA male connector in 90° uitvoering aan de andere zijde. Dankzij de haakse RP-SMA-connector is deze kabel zeer geschikt voor compacte installaties of situaties waarbij ruimte beperkt is en een nette kabelgeleiding gewenst is.

De coaxiale CFD200 kabel met een impedantie van 50 ohm zorgt voor betrouwbare signaaloverdracht in RF-systemen. Met een demping van 0,42 dB @ 1500 MHz per meter en een kleine minimale buigradius is deze kabel geschikt voor zowel vaste als flexibele RF-installaties.

Toepassingen
• Verbinden van N-antennes met RP-SMA RF-apparatuur
• Wi-Fi- en draadloze netwerkinstallaties
• Professionele RF- en communicatiesystemen
• Industriële en technische toepassingen

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: CFD200
• Impedantie: 50 Ohm
• Aansluiting 1: N male
• Aansluiting 2: RP-SMA male 90°
• Kabeldemping: 0,42 dB @ 1500 MHz per meter
• Kabeldiameter: ca. 2,7 mm
• Minimale buigradius: ca. 1 cm
• Kleur: Zwart

Uitleg aansluitingen
N-connector is een robuste 50-ohm RF-connector die veel wordt toegepast bij buitenantennes en professionele RF-installaties vanwege zijn mechanische stabiliteit en lage verlies.

RP-SMA (Reverse Polarity SMA) is een veelgebruikte RF-connector bij Wi-Fi- en RF-apparatuur. Door de omgekeerde pinconfiguratie is RP-SMA niet uitwisselbaar met standaard SMA. De 90° uitvoering maakt deze kabel bijzonder geschikt voor montage in krappe behuizingen.
