SMB verloopkabel

Deze FME naar SMB antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast om RF-signalen betrouwbaar over te dragen tussen antennes, RF-modules en draadloze apparaten.

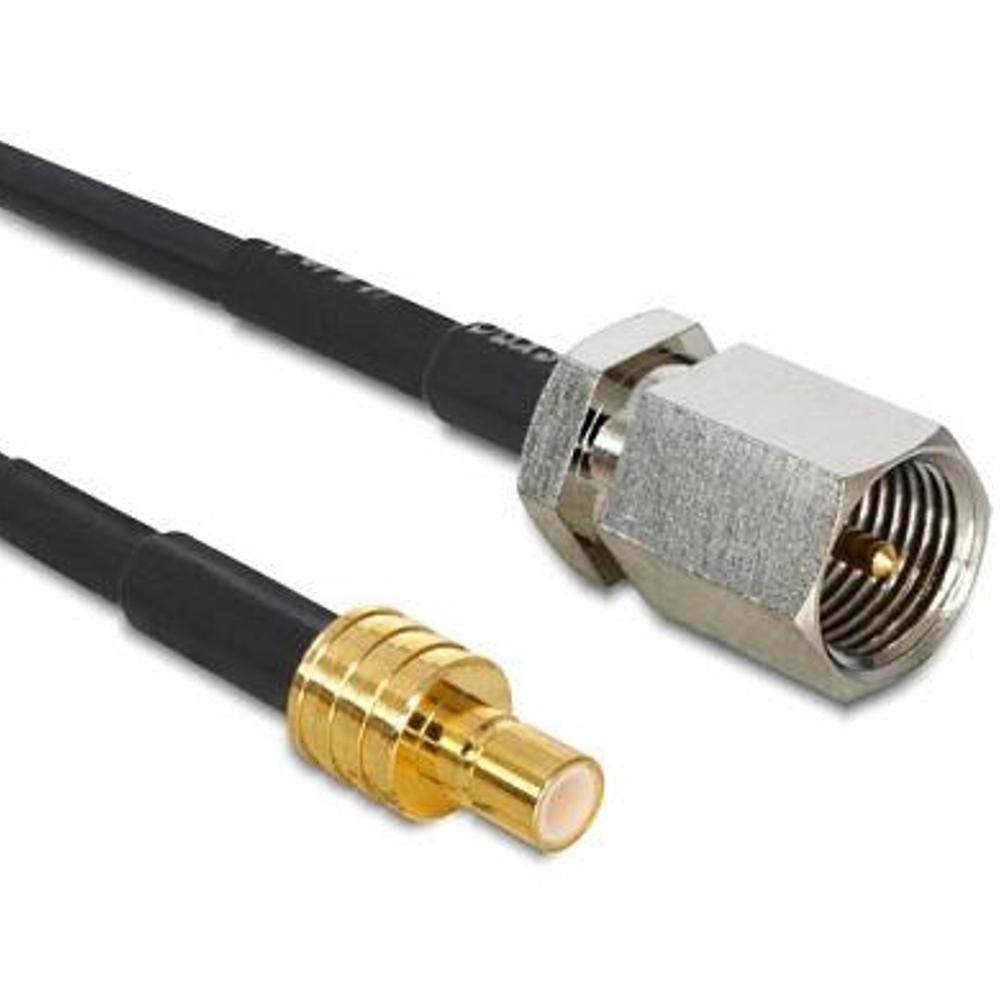

De kabel is uitgevoerd met een FME male connector aan de ene zijde en een SMB male connector aan de andere zijde. Dankzij de coaxiale RG-174 kabel en een impedantie van 50 ohm is deze antennekabel geschikt voor diverse RF-toepassingen zoals LTE, Wi-Fi en andere draadloze systemen.

De vergulde contacten zorgen voor een betrouwbare, corrosiebestendige verbinding en dragen bij aan een stabiele signaaloverdracht. Door de compacte kabeldiameter en de lage demping van 0,15 dB @ 2,6 GHz is deze kabel geschikt voor interne bekabeling en toepassingen waarbij ruimte en prestaties belangrijk zijn.

Toepassingen
• Verbinden van FME-antennes met SMB RF-modules
• LTE-, GSM- en RF-toepassingen
• Interne antenneverbindingen in elektronica
• Embedded en industriële systemen

Specificaties & kenmerken
• Kabelopbouw: Coaxiaal
• Kabeltype: RG-174
• Impedantie: 50 Ohm
• Aansluiting 1: FME male
• Aansluiting 2: SMB male
• Contactafwerking: Verguld
• Kabeldiameter: ca. 2,8 mm
• Kabeldemping: 0,15 dB @ 2,6 GHz
• Kleur: Zwart

Uitleg aansluitingen
FME is een compacte 50-ohm RF-connector die veel wordt gebruikt bij mobiele antennes en RF-toepassingen zoals GSM en LTE. De schroefverbinding zorgt voor een stabiele en storingsarme koppeling.

SMB is een snap-on RF-connector die vaak wordt toegepast op RF-modules en printplaten. Deze antennekabel vormt de verbinding tussen een FME-antenneaansluiting en een SMB RF-interface binnen radiofrequentiesystemen.
