Glasvezelkabel op rol

Deze glasvezel trunkkabel is bedoeld voor het realiseren van vaste meervezel backboneverbindingen tussen passieve glasvezelinterfaces en actieve netwerkapparatuur binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801.
De kabel is uitgevoerd als een centrale meervezel trunk (1×4) waarin vier multimode vezels zijn geïntegreerd.

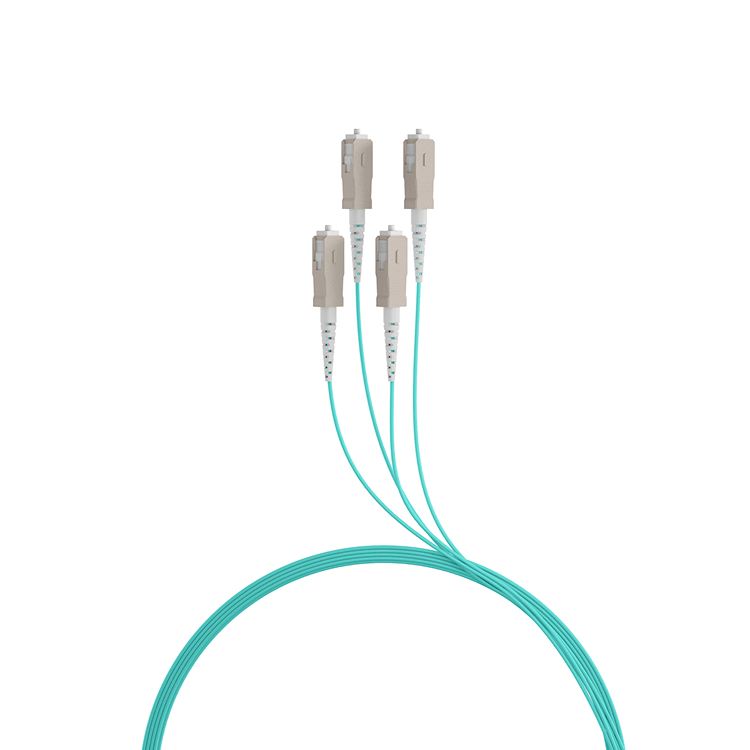

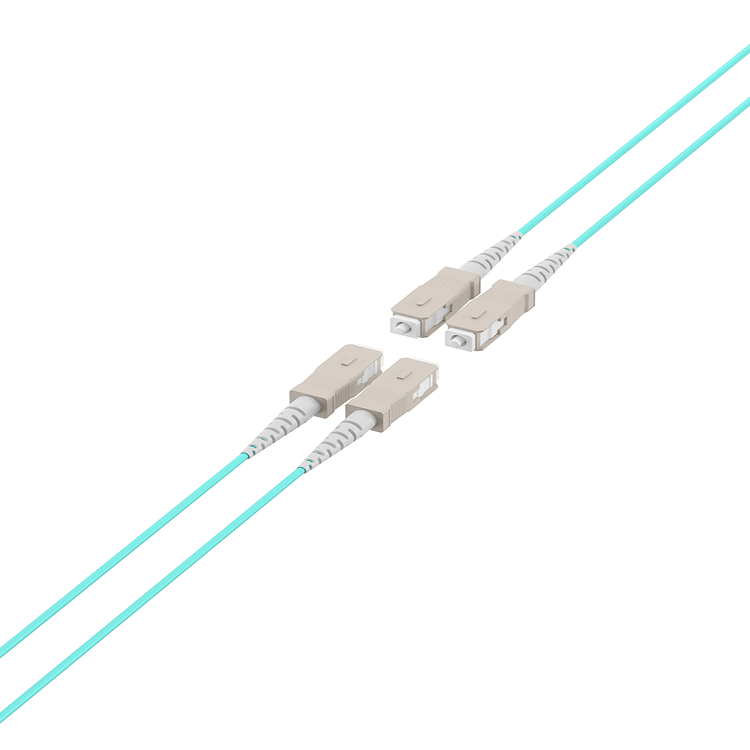

Aan beide uiteinden wordt de hoofdkabel via een breakout / fan-out sectie opgesplitst in 4 afzonderlijke vezels, waarbij iedere vezel is afgemonteerd met een SC male connector.
Dit betekent dat de kabel beschikt over 4× SC male aan zijde A en 4× SC male aan zijde B, waarbij elke vezel één-op-één is doorverbonden.
De kabel is geschikt voor multimode OM3 (50/125 µm) toepassingen binnen datacenters en gebouwinstallaties.
De LSZH mantel met Dca-brandclassificatie maakt de kabel geschikt voor vaste installatie in gebouwen conform CPR-richtlijnen.

Specificaties
• Type kabel trunkkabel meervezel met breakout aan beide zijden
• Uitvoering 4 vezels (1×4 configuratie)
• Aansluiting zijde A 4 × SC male
• Aansluiting zijde B 4 × SC male
• Connector standaard IEC 61754-4
• Connector afwerking UPC (geen APC-uitvoering)
• Vezeltype multimode 50/125 µm
• Categorie OM3
• Maximale transmissieafstand 10G tot circa 300 m bij 850 nm
• Kabelopbouw meervezel centrale buisconstructie
• Kabeltype U-DQ(ZN)BH
• Kabeldiameter 5,8 mm
• Mantelmateriaal LSZH
• Brandklasse Dca conform EN 50575
• Kabel conform norm IEC 60793-2
• Kwaliteitsklasse multimode A/1 conform IEC 61753-222-2
• Maximale trekkracht 300 N
• Buigradius dynamisch 20× OD
• Buigradius statisch 10× OD
• Bedrijfstemperatuur −40 tot 70 °C
• Opslagtemperatuur −40 tot 70 °C
• Maximaal invoegverlies 850 nm < 3,5 dB
• Kabelopteiler afmeting 11,5 × 50 mm
• Verpakking tot 40 m in polybag, vanaf 50 m op eenwegtrommel
• Test fabriekmatig getest met individueel meetprotocol per vezel

IEC-normen
• IEC 60793-2-10 specificatie van multimode glasvezel
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61300-3-4 meetmethode voor invoegverlies
• IEC 61753-222-2 prestatie-eisen multimode connectoren
• IEC 60754-1 bepaling van halogeengehalte
• IEC 61034-1 bepaling van rookontwikkeling

EN-normen
• EN 50575 CPR-classificatie voor kabelbrandgedrag
• EN 60754-1/2 bepaling van halogeenvrij en corrosiviteit

Uitleg van termen
• Breakout / fan-out overgangssectie waarin een meervezel trunk wordt opgesplitst naar afzonderlijke connectorvezels

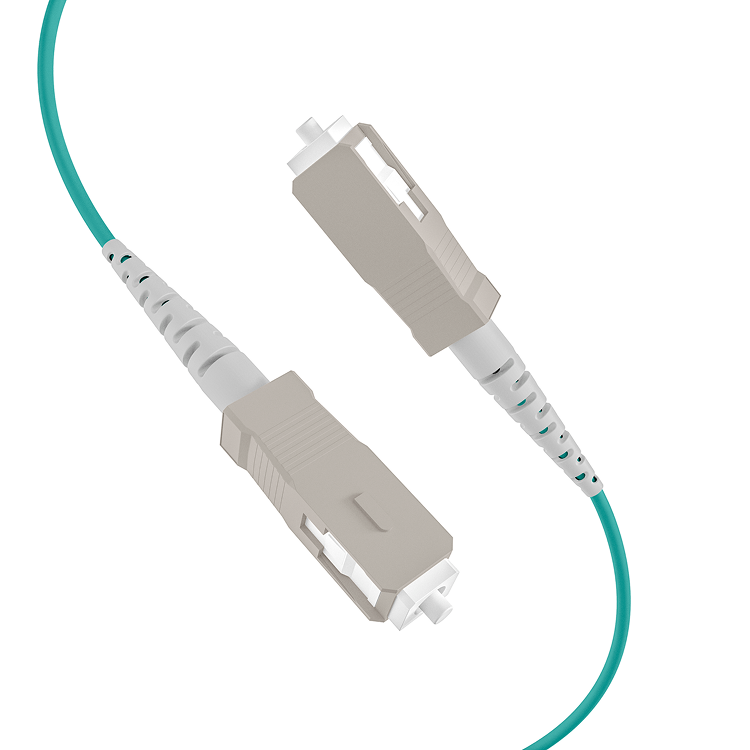

• SC male SC-connector met pen bedoeld voor plaatsing in een SC-adapter
• Multimode 50/125 µm glasvezeltype voor hoge bandbreedte binnen gebouwen
• OM3 laser-geoptimaliseerde multimode categorie geschikt voor 10G transmissie bij 850 nm
• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling
• Dca CPR-brandklasse met beperkte bijdrage aan brandontwikkeling
• U-DQ(ZN)BH meervezelkabel met centrale buisconstructie en halogeenvrije mantel
• OD buitendiameter van de kabel voor berekening van minimale buigradius
• Invoegverlies optische demping bij overgang tussen glasvezelcomponenten

Uitleg OM-categorieën (multimode glasvezel)
OM staat voor Optical Multimode en beschrijft de bandbreedteklasse van multimode glasvezel.
• OM1 62,5/125 µm – 1G tot circa 275 m.
• OM2 50/125 µm – 1G tot circa 550 m, 10G tot circa 82 m.
• OM3 laser-geoptimaliseerd – 10G tot circa 300 m bij 850 nm.
• OM4 verbeterde laser-geoptimaliseerde vezel – 10G tot circa 400–550 m bij 850 nm.
• OM5 wideband multimode geschikt voor SWDM-technologie met meerdere golflengten.

Uitleg OS-categorieën (singlemode glasvezel)
OS staat voor Optical Singlemode en beschrijft de dempingsklasse van singlemode glasvezel.
• OS1 singlemode vezel voor binneninstallaties met typische demping ≤ 1,0 dB/km bij 1310 nm.
• OS2 low water peak singlemode vezel conform ITU-T G.652.D met typische demping ≤ 0,4 dB/km bij 1310 nm en ≤ 0,3 dB/km bij 1550 nm.

Algemene uitleg over glasvezel-kabels
• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen.
• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen.
• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters.
• SC rechthoekige glasvezelconnector met push-pull vergrendeling.
• LC compacte glasvezelconnector met klikvergrendeling.
• Simplex enkele glasvezel voor gegevensoverdracht in één richting.
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen.
