Glasvezel Splicebox

Dit glasvezel HD patchpaneel is bedoeld voor montage in een 19-inch rack en neemt 1U rackhoogte in. De behuizing fungeert als passief draagframe voor glasvezeladapterpanelen en HD-cassettes en is geschikt voor toepassingen met een hoge vezeldichtheid.

Toepassing
Dit patchpaneel wordt gebruikt als basis voor het installeren en beheren van glasvezelverbindingen in een 19-inch rack. Het paneel biedt ruimte voor afzonderlijke adapterpanelen en splice-cassettes, die individueel kunnen worden geplaatst, verplaatst of vervangen afhankelijk van de gewenste configuratie.

Constructie en eigenschappen

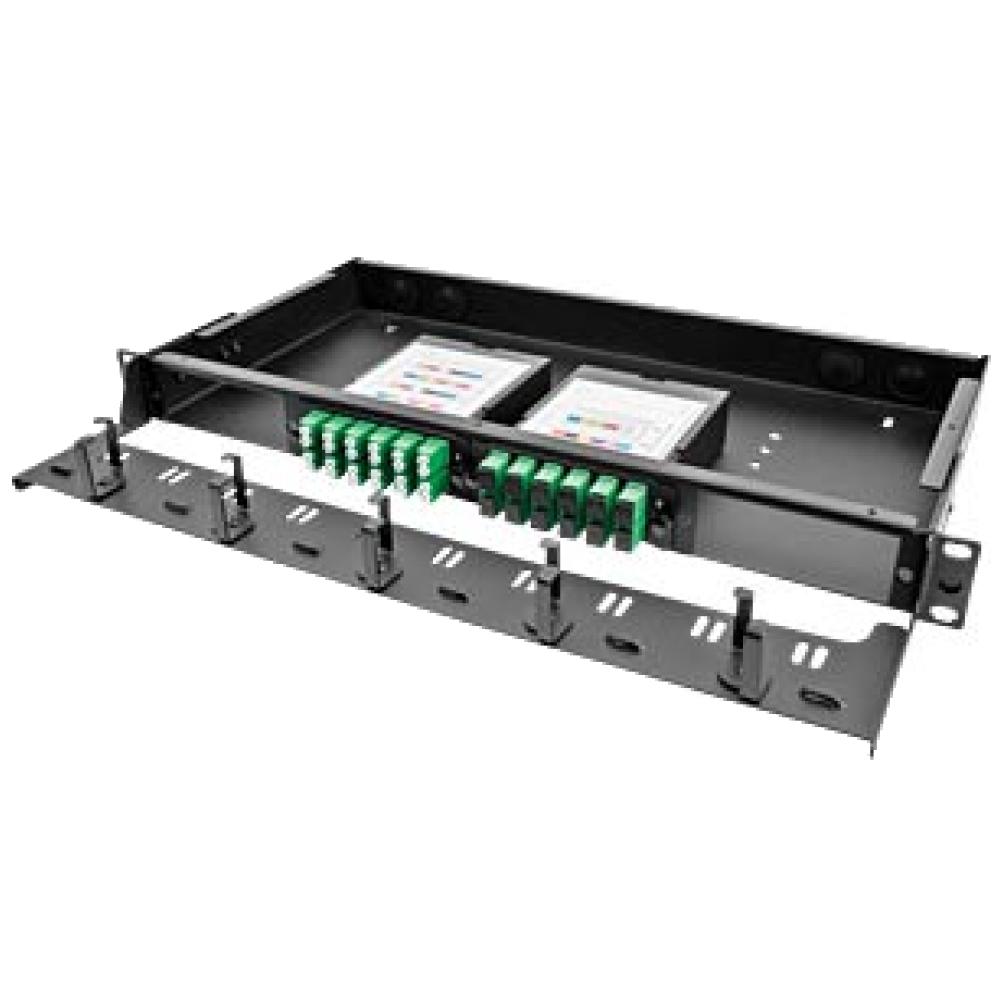

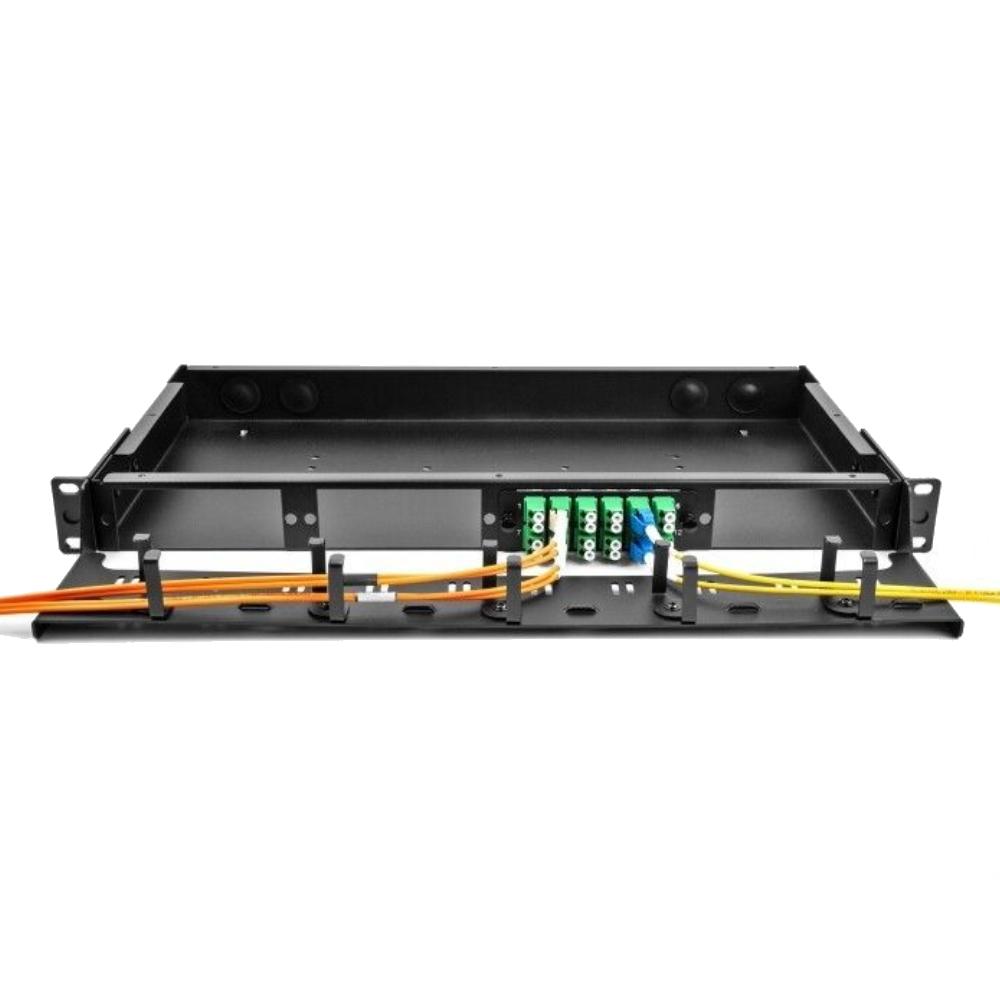

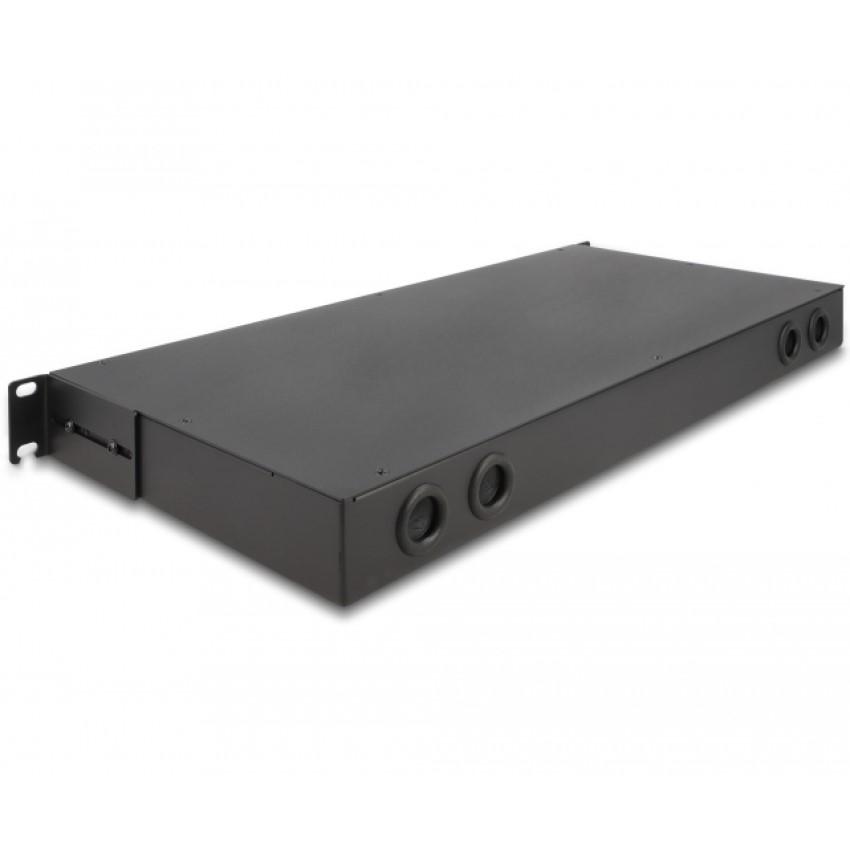

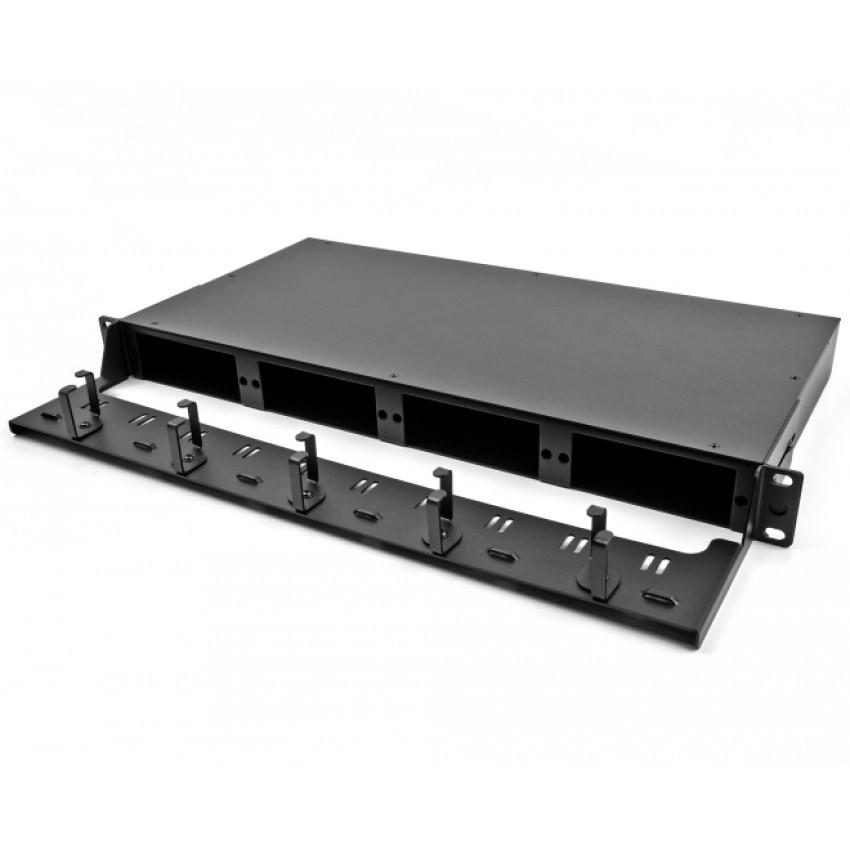

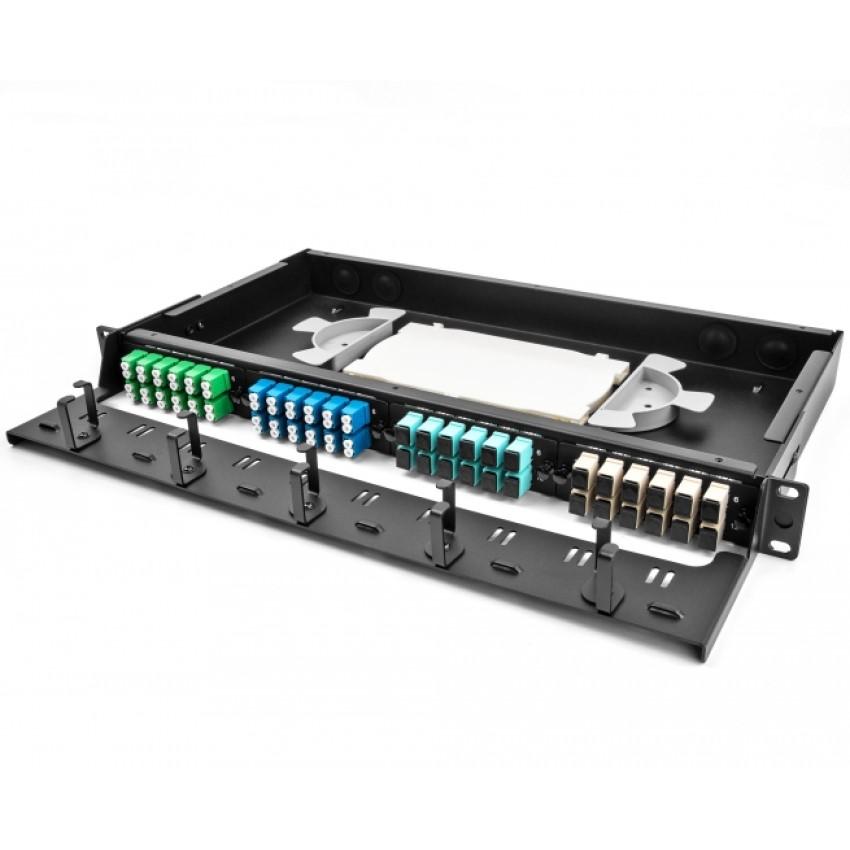

De behuizing bestaat uit een metalen frame met een afneembare afdekking. Aan de achterzijde zijn meerdere kabelinvoeren aanwezig voor het gecontroleerd invoeren van glasvezelkabels. Het ontwerp is geschikt voor het plaatsen van meerdere HD-cassettes of glasvezel adapterpanelen binnen één rackeenheid. Optioneel kan een routingpaneel worden gemonteerd voor gestructureerde kabelgeleiding.

Toelichting hoge dichtheid
High Density (HD) verwijst naar een constructie waarbij een groot aantal glasvezels binnen een beperkte rackhoogte kan worden ondergebracht. Dit maakt het paneel geschikt voor omgevingen waar ruimte-efficiëntie en schaalbaarheid van belang zijn.

Specificaties
• Type: glasvezel HD patchpaneel
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Capaciteit: tot 144 glasvezels
• Compatibiliteit: HD-cassettes en glasvezel adapterpanelen
• Kabelinvoer: 4 achterzijde ingangen
• Afdekking: afneembaar
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 482,6 x 220,0 x 43,6 mm

Toelichting gebruikte termen
• HD patchpaneel: patchpaneel ontworpen voor hoge vezeldichtheid binnen een beperkte rackhoogte.

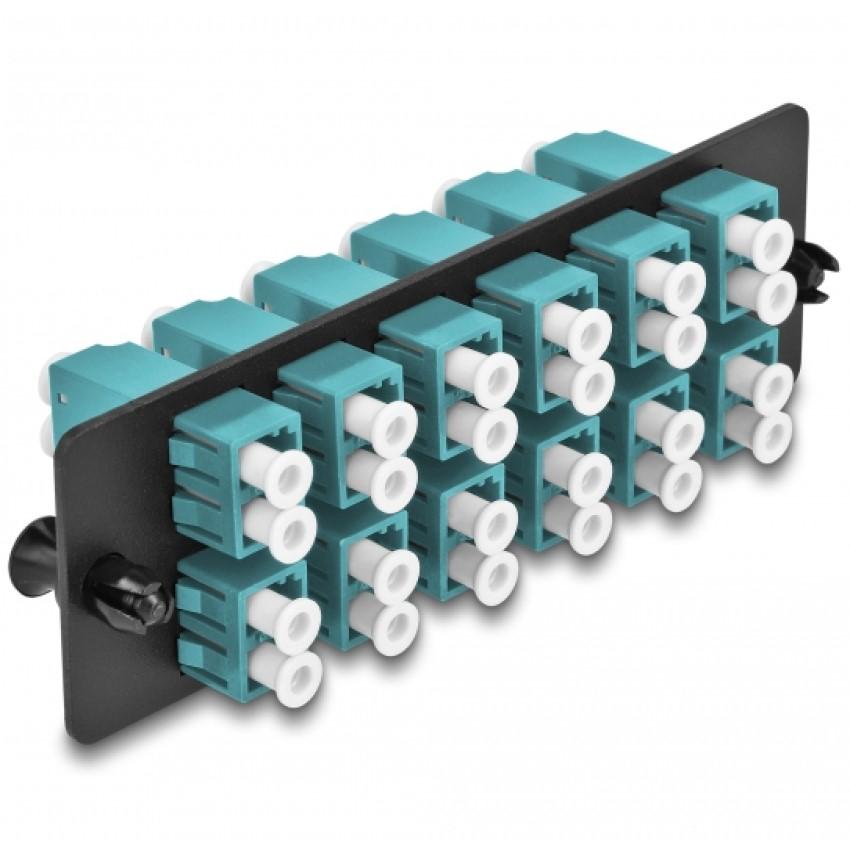

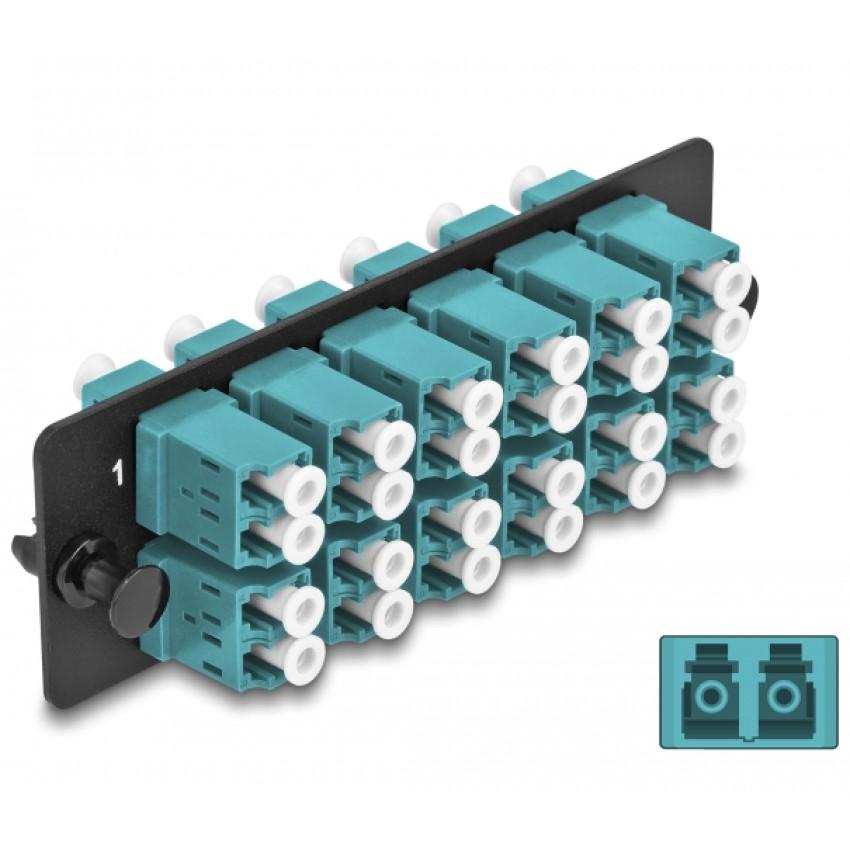

• Adapterpaneel: uitneembaar paneel met voorgemonteerde glasvezelkoppelingen.
• Splice-cassette: module voor het onderbrengen en beschermen van glasvezellassen.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.

Inhoud van het pakket
• 1× 19-inch glasvezel HD patchpaneel

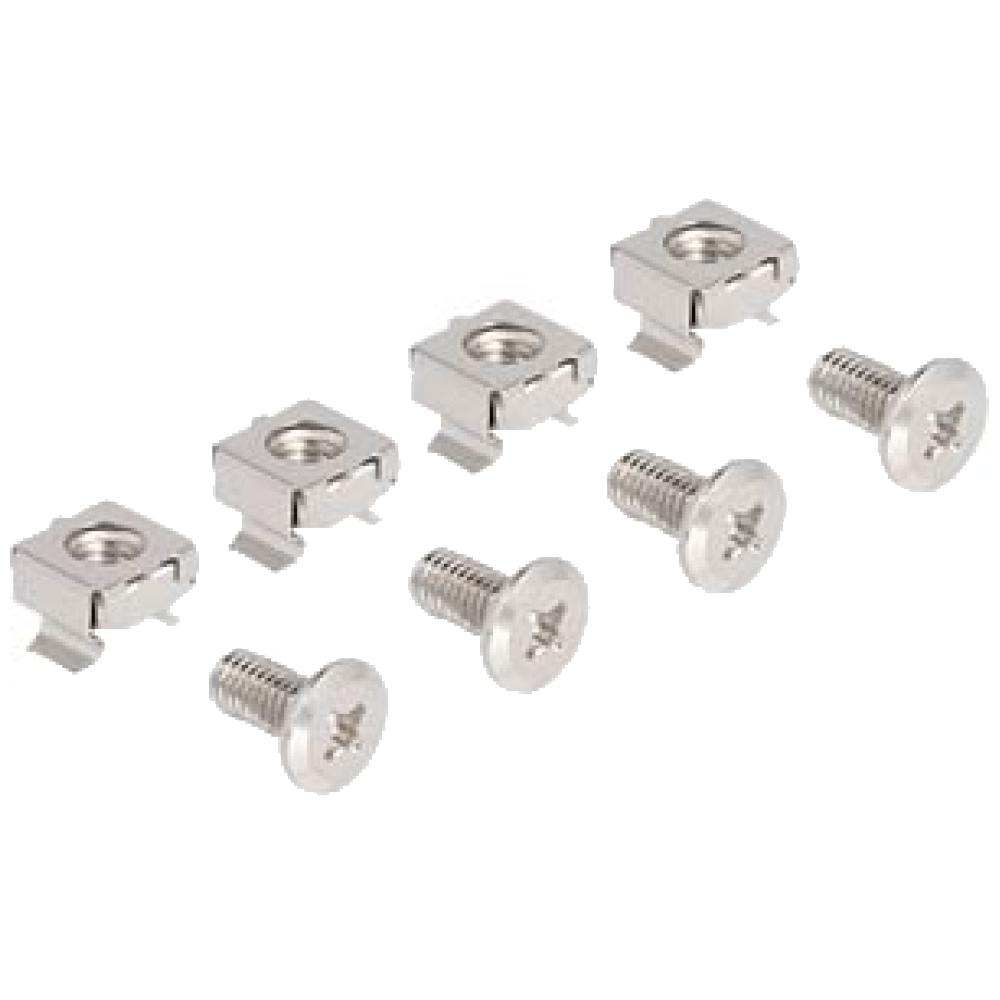

• 4× schroeven
• 4× kooimoeren
