Patchpaneel SC

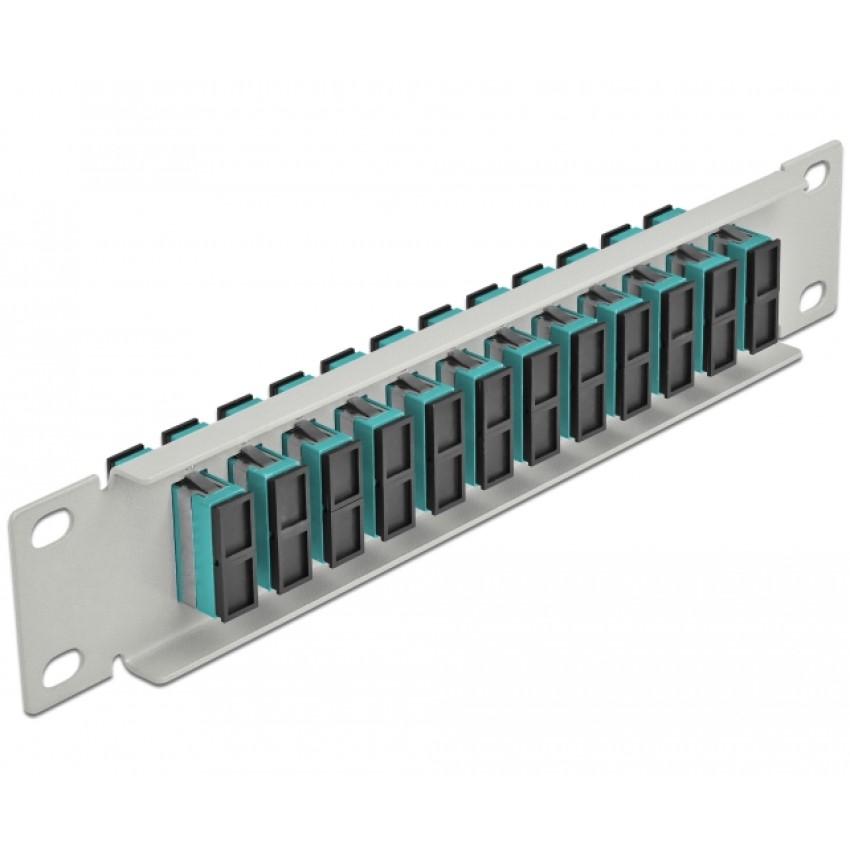

Dit glasvezel patchpaneel is bedoeld voor montage in een 10-inch netwerkkast en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 12 SC Duplex glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor multimode glasvezelverbindingen.

Toepassing
Dit patchpaneel wordt gebruikt voor het doorverbinden en structureren van multimode glasvezelkabels binnen een 10-inch rackopstelling. De SC Duplex koppelingen maken full-duplex communicatie mogelijk, waarbij afzonderlijke vezels worden gebruikt voor zenden en ontvangen.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met geïntegreerde SC Duplex koppelingen. De koppelingen zijn voorzien van een keramische huls, die zorgt voor nauwkeurige uitlijning van de glasvezelkernen en daarmee een stabiele optische verbinding. Ongebruikte poorten kunnen worden afgesloten met stofkappen ter bescherming tegen vervuiling.

Specificaties
• Type: glasvezel patchpaneel
• Rackformaat: 10-inch
• Hoogtemaat: 1U
• Aantal poorten: 12
• Connectoren: SC Duplex female > SC Duplex female
• Vezeltype: multimode
• Huls: keramisch
• Bescherming: stofkappen per poort
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 254 x 44 x 10 mm

Toelichting gebruikte termen
• SC Duplex: glasvezelconnector met twee vezels per poort. Eén vezel wordt gebruikt voor het verzenden van data en één voor het ontvangen, waardoor gelijktijdige tweerichtingscommunicatie mogelijk is.
• Multimode glasvezel: glasvezeltype met een grotere kern dan single-mode, bedoeld voor transmissie over kortere afstanden binnen gebouwen, campussen en datacenters.
• OM1: multimode glasvezel met een kern van 62,5 µm en een bandbreedte van circa 200 MHz·km. Ondersteunt typisch snelheden tot 1 Gb/s over afstanden tot ongeveer 275 meter en wordt vooral aangetroffen in oudere installaties.
• OM2: multimode glasvezel met een kern van 50 µm en een bandbreedte van circa 500 MHz·km. Ondersteunt 1 Gb/s tot circa 550 meter en 10 Gb/s tot circa 82 meter en biedt betere prestaties dan OM1.
• OM3: laser-geoptimaliseerde multimode glasvezel met een bandbreedte van circa 2000 MHz·km. Ontworpen voor gebruik met VCSEL-lasers en geschikt voor 10 Gb/s tot circa 300 meter en hogere datasnelheden over kortere afstanden.
• OM4: doorontwikkelde laser-geoptimaliseerde multimode glasvezel met een bandbreedte van circa 4700 MHz·km. Ondersteunt 10 Gb/s tot circa 550 meter en biedt hogere prestaties bij veeleisende datacenteromgevingen.
• Keramische huls: precisiehuls in de koppeling die zorgt voor exacte centrering van glasvezelkernen, wat essentieel is voor lage demping en betrouwbare signaaloverdracht.
• 10-inch: compact rackformaat dat wordt toegepast in kleinere netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
