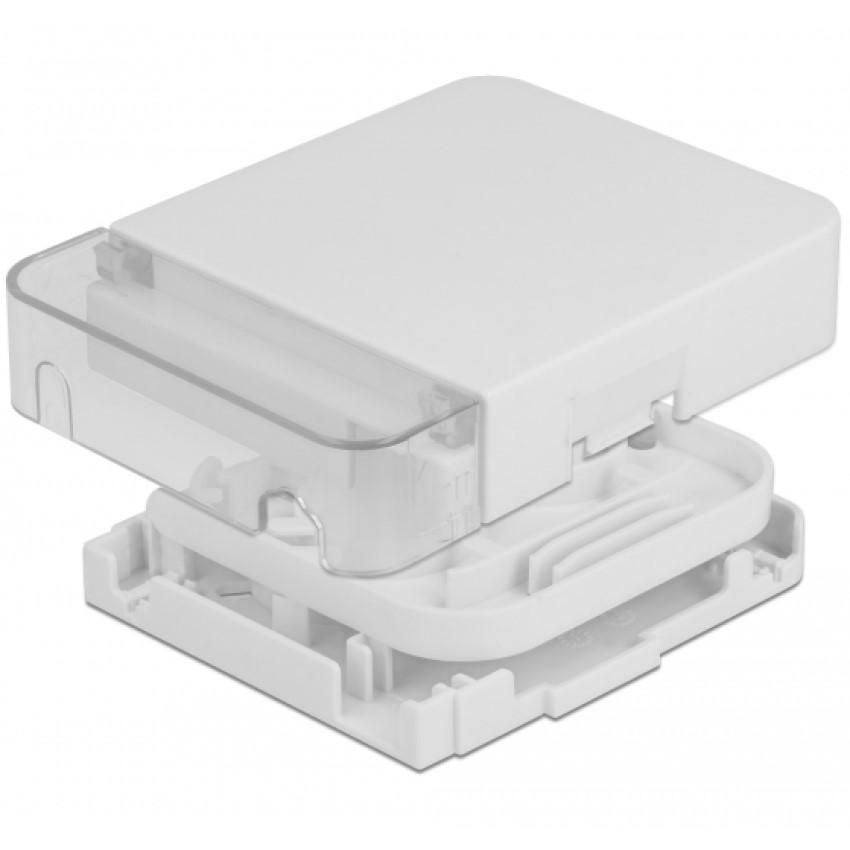

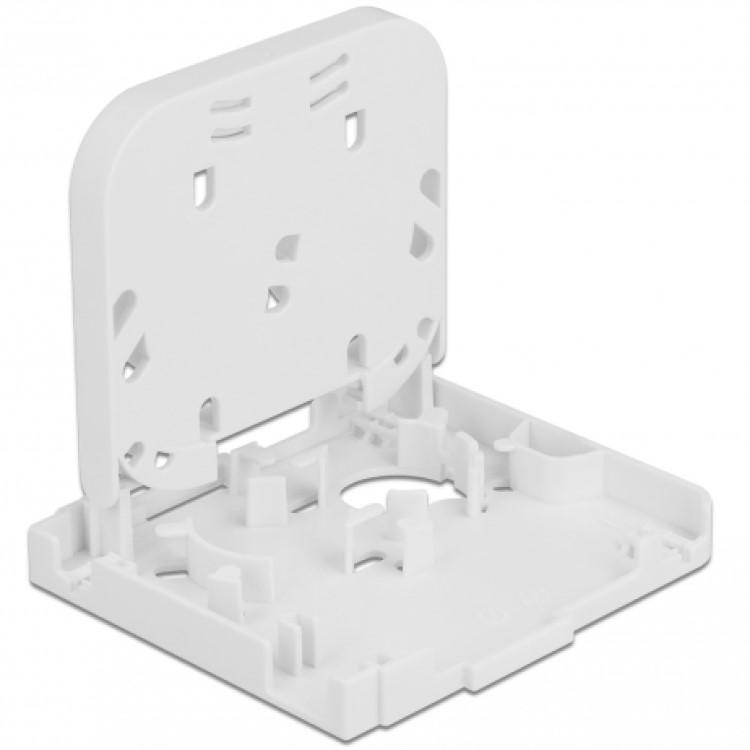

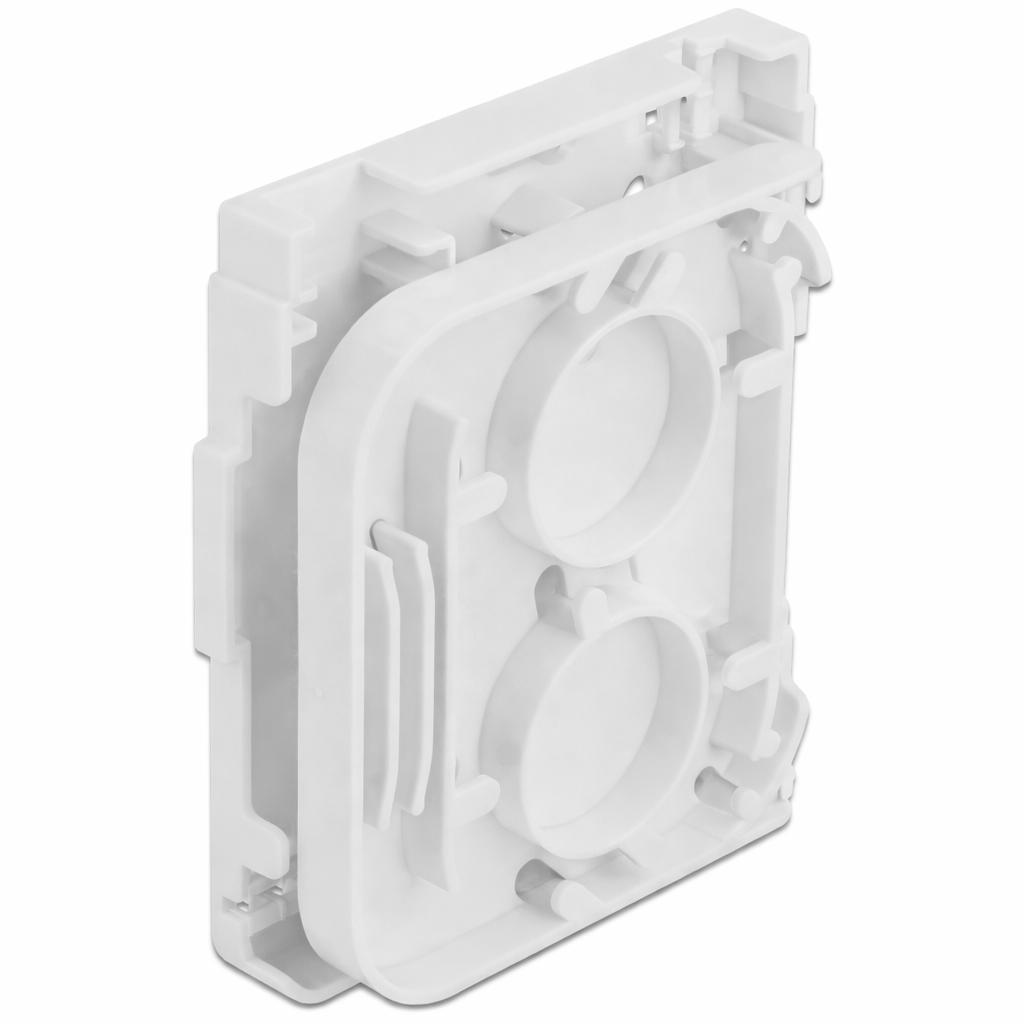

Glasvezel aansluitdoos

Deze glasvezel aansluitdoos is bedoeld voor het opnemen en beschermen van een glasvezel adapter binnen een gestructureerde bekabelingsomgeving volgens ISO/IEC 11801.
De behuizing biedt ruimte voor 1 SC simplex of LC duplex glasvezel adapter en is geschikt voor wandmontage.
De geïntegreerde afdekking ondersteunt bescherming van de connectorinterface tegen vervuiling en mechanische beïnvloeding.

Specificaties
• Type glasvezel aansluitdoos
• Capaciteit 1 sleuf voor SC simplex of LC duplex adapter
• Montage wandmontage
• Aantal montagegaten 2
• Diameter montagegat 7 mm
• Hartafstand schroefgaten circa 80 mm
• Afdekking deksel wit / transparant
• Materiaal behuizing ABS
• Afmetingen circa 116 x 86 x 23 mm

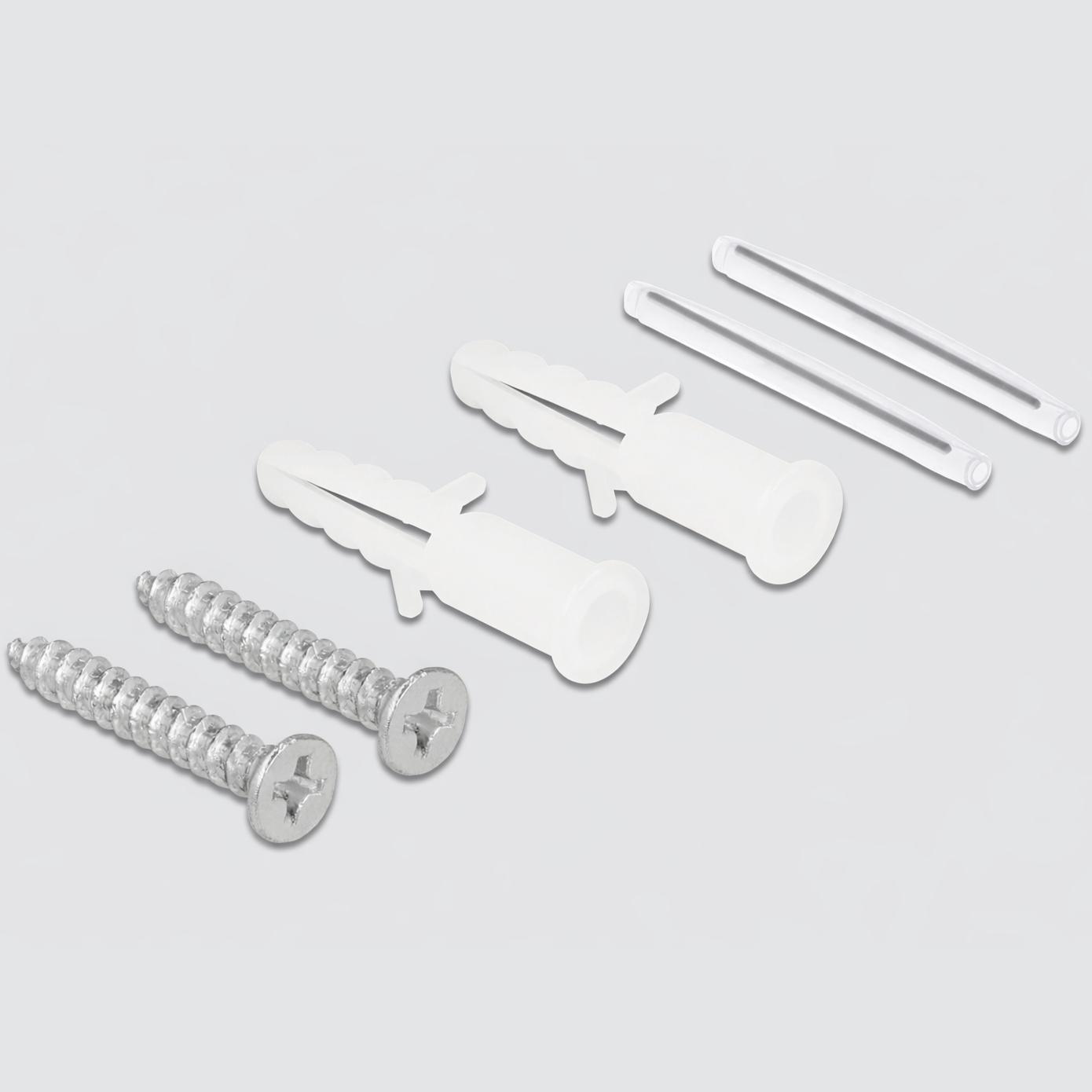

• Verpakkingseenheid inclusief 2 krimphulzen voor lasbescherming, 2 schroeven en 2 pluggen

IEC-normen
• IEC 60793 algemene specificatie van optische vezels
• IEC 61754-4 definitie van SC-connectorinterface
• IEC 61754-20 definitie van LC-connectorinterface

EN-normen
• EN 60793 Europese adoptie van optische vezelspecificaties
• EN 61754-4 Europese adoptie van SC-connectorinterface
• EN 61754-20 Europese adoptie van LC-connectorinterface

Uitleg van termen
• SC simplex glasvezeladapter met één vezelpositie
• LC duplex compacte glasvezeladapter met twee vezelposities
• Wandmontage bevestiging van de behuizing direct op een vlak oppervlak
• ISO/IEC 11801 internationale norm die de structuur, topologie en componentindeling van gestructureerde bekabelingssystemen beschrijft voor datacommunicatienetwerken in gebouwen en campussen

Algemene uitleg over glasvezel-kabels
• LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid
• SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen
• ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties
• E2000® glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid
• MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters

• Simplex enkele glasvezel voor gegevensoverdracht in één richting
• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen

• Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen
• Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen

Uitleg OM-categorieën
• OM1 multimode glasvezel 62,5/125 µm geschikt tot circa 275 m bij 1 Gb en ongeveer 33 m bij 10 Gb
• OM2 multimode glasvezel 50/125 µm geschikt tot circa 550 m bij 1 Gb en ongeveer 82 m bij 10 Gb
• OM3 laser-geoptimaliseerde multimode glasvezel geschikt tot circa 300 m bij 10 Gb, circa 100 m bij 40 Gb en circa 100 m bij 100 Gb
• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb
• OM5 wideband multimode glasvezel geschikt tot circa 400 m bij 10 Gb en circa 150 m bij 40 Gb, ontworpen voor transmissie over meerdere korte golflengtes binnen één vezel volgens SWDM
