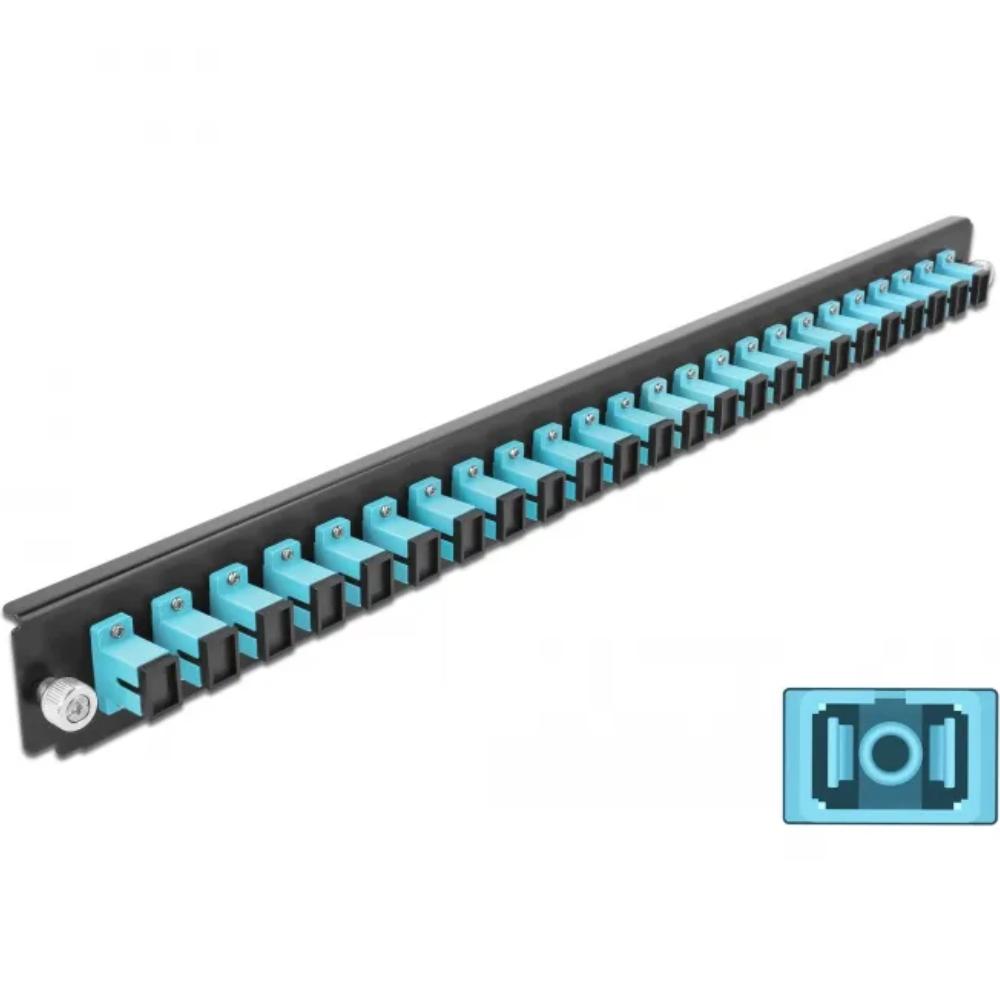

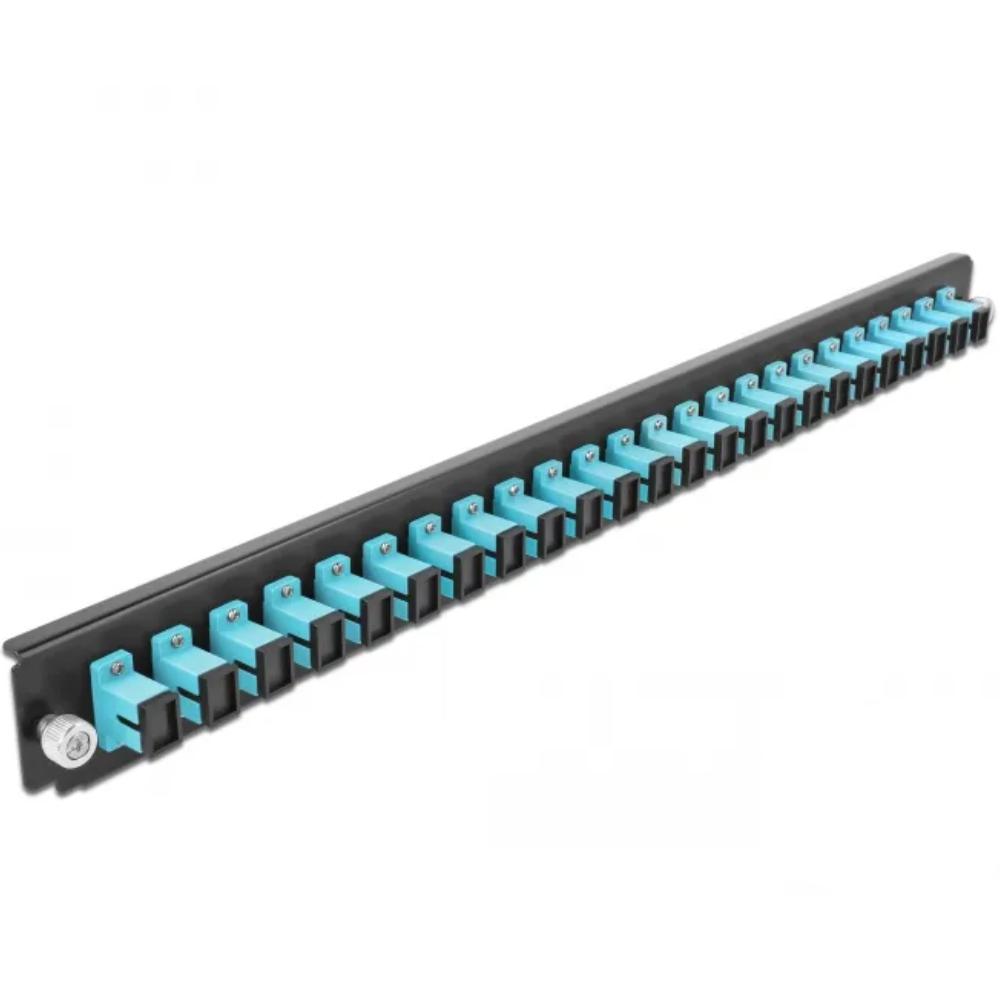

Patchpaneel SC

Dit glasvezel frontpaneel is bedoeld voor montage in een 19-inch splice box en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 SC Simplex glasvezelkoppelingen en wordt toegepast als passief aansluitpunt voor glasvezelverbindingen met enkelvoudige vezelterminatie.

Toepassing
Dit frontpaneel wordt gebruikt binnen een 19-inch splice box om gesplitste glasvezels overzichtelijk te termineren en door te verbinden. De SC Simplex koppelingen zijn geschikt voor toepassingen waarbij per poort één afzonderlijke glasvezel wordt gebruikt.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frontplaat met geïntegreerde SC Simplex koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling en beschadiging van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: SC Simplex female > SC Simplex female
• Vezelcapaciteit: 24 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): 439,0 x 39,4 x 19,5 mm

Toelichting gebruikte termen
• SC Simplex: glasvezelconnector met één afzonderlijke vezel per poort. Deze uitvoering wordt toegepast bij simplex-verbindingen waarbij zenden en ontvangen via aparte aansluitingen verlopen.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen, essentieel voor lage demping en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
