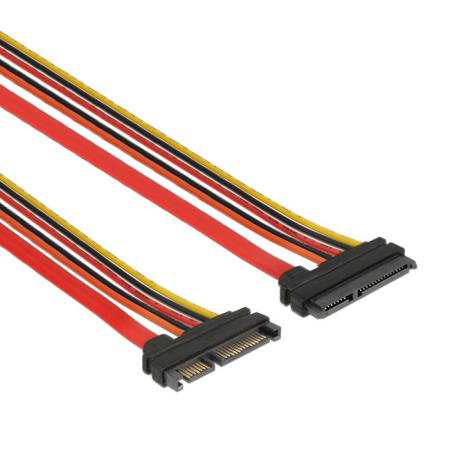

SATA verlengkabel

Deze SATA verlengkabel van Delock wordt gebruikt om een bestaande SATA data- en voedingsaansluiting te verlengen. Hiermee kunnen apparaten met een SATA 22-pins aansluiting, zoals SSD’s, harde schijven (HDD) of optische drives, op een grotere afstand worden aangesloten binnen een computerbehuizing.
De kabel beschikt over een SATA 22-pins male connector en een SATA 22-pins female connector. De SATA 22-pins aansluiting combineert een 7-pins dataconnector en een 15-pins voedingsconnector in één interface, waardoor zowel gegevensoverdracht als voedingsspanning via dezelfde aansluiting worden doorgegeven.
De voedingslijnen leveren de standaard SATA spanningen van 3,3 volt, 5 volt en 12 volt. De kabel gebruikt 26 AWG geleiders voor de datalijnen en 18 AWG geleiders voor de voedingslijnen, wat zorgt voor een stabiele signaaloverdracht en betrouwbare stroomvoorziening.

Specificaties
Merk: Delock
Type product: SATA data + voeding verlengkabel
Connector 1: SATA 22-pins male (7-pins data + 15-pins voeding)
Connector 2: SATA 22-pins female (7-pins data + 15-pins voeding)
Kabeldikte data: 26 AWG
Kabeldikte voeding: 18 AWG

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s in computers.
SATA 7-pins connector: een dataconnector met zeven contacten die wordt gebruikt voor gegevensoverdracht tussen opslagapparaat en moederbord.
SATA 15-pins voedingsconnector: een voedingsaansluiting die elektrische spanning levert aan SATA-opslagapparaten.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector.
SATA spanningen: via de SATA-voedingsconnector worden doorgaans 3,3 V, 5 V en 12 V geleverd voor verschillende onderdelen van het opslagapparaat.
AWG (American Wire Gauge): een standaard voor het aangeven van de dikte van elektrische geleiders; een lager AWG-getal betekent een dikkere draad en een hogere stroomcapaciteit.

Dataoverdracht standaarden
SATA I / SATA-150: de eerste generatie SATA met een maximale datasnelheid van 1,5 gigabit per seconde (ongeveer 150 MB/s).
SATA II / SATA-300: de tweede generatie SATA met een maximale datasnelheid van 3 gigabit per seconde (ongeveer 300 MB/s).
SATA III / SATA-600: de derde generatie SATA met een maximale datasnelheid van 6 gigabit per seconde. Door protocol-overhead ligt de praktische maximale doorvoersnelheid rond 550 MB/s.
