SATA verlengkabel

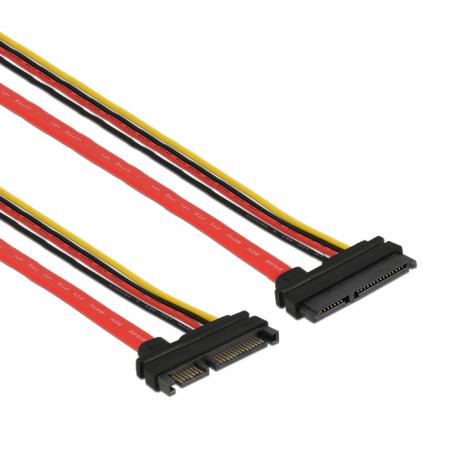

Deze SATA verlengkabel van Delock wordt gebruikt om een bestaande SATA data- en voedingsaansluiting te verlengen. Hiermee kunnen apparaten met een SATA 22-pins aansluiting, zoals SSD’s, harde schijven (HDD) of optische drives, flexibeler worden aangesloten binnen een computerbehuizing.

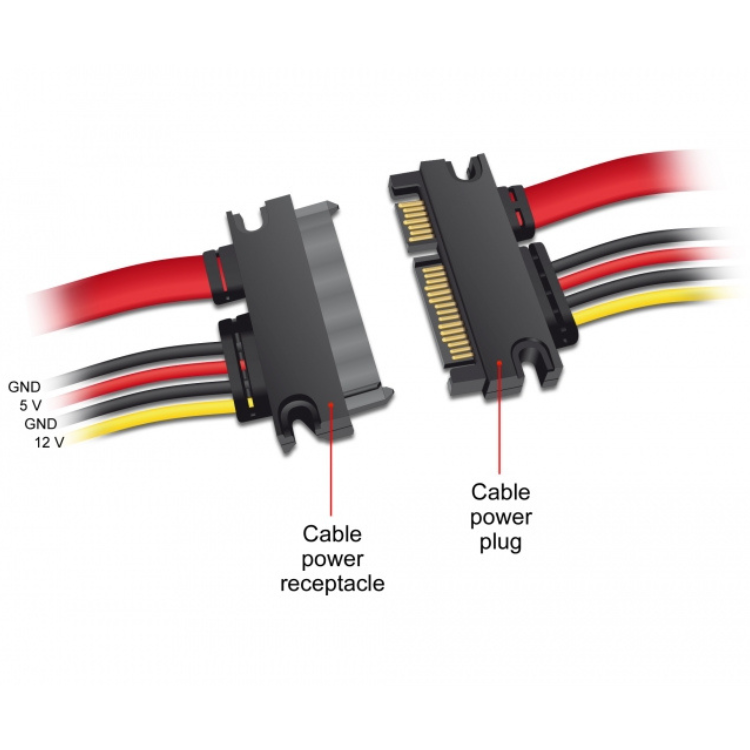

De kabel beschikt over een SATA 22-pins male connector en een SATA 22-pins female connector. De SATA 22-pins aansluiting combineert een 7-pins dataconnector en een 15-pins voedingsconnector in één interface, waardoor zowel gegevensoverdracht als voedingsspanning via dezelfde aansluiting worden doorgegeven.
De voedingslijnen leveren 5 volt en 12 volt via de SATA-voedingsinterface. Voor de datalijnen worden 26 AWG geleiders gebruikt en voor de voedingslijnen 18 AWG geleiders, wat zorgt voor een stabiele signaaloverdracht en betrouwbare stroomvoorziening.

Specificaties
Merk: Delock
Type product: SATA data + voeding verlengkabel
Connector 1: SATA 22-pins male (7-pins data + 15-pins voeding)
Connector 2: SATA 22-pins female (7-pins data + 15-pins voeding)
Kabeldikte data: 26 AWG
Kabeldikte voeding: 18 AWG

Gebruikte termen
SATA (Serial ATA): een interface voor het aansluiten van opslagapparaten zoals harde schijven en SSD’s in computers.
SATA 7-pins connector: een dataconnector met zeven contacten die wordt gebruikt voor gegevensoverdracht tussen opslagapparaat en moederbord.
SATA 15-pins voedingsconnector: een voedingsaansluiting die elektrische spanning levert aan SATA-opslagapparaten.
SATA 22-pins connector: een gecombineerde aansluiting die bestaat uit een 7-pins dataconnector en een 15-pins voedingsconnector.
SATA spanningen: via de SATA-voedingsconnector worden doorgaans 5 V en 12 V geleverd voor verschillende onderdelen van het opslagapparaat.
AWG (American Wire Gauge): een standaard voor het aangeven van de dikte van elektrische geleiders; een lager AWG-getal betekent een dikkere draad en een hogere stroomcapaciteit.

Dataoverdracht standaarden
SATA I / SATA-150: de eerste generatie SATA met een maximale datasnelheid van 1,5 gigabit per seconde (ongeveer 150 MB/s).
SATA II / SATA-300: de tweede generatie SATA met een maximale datasnelheid van 3 gigabit per seconde (ongeveer 300 MB/s).
SATA III / SATA-600: de derde generatie SATA met een maximale datasnelheid van 6 gigabit per seconde. Door protocol-overhead ligt de praktische maximale doorvoersnelheid rond 550 MB/s.
