RJ50 naar terminalblok

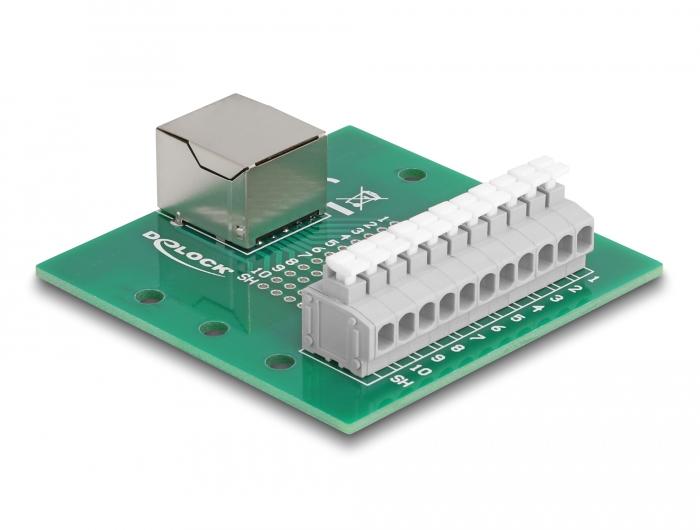

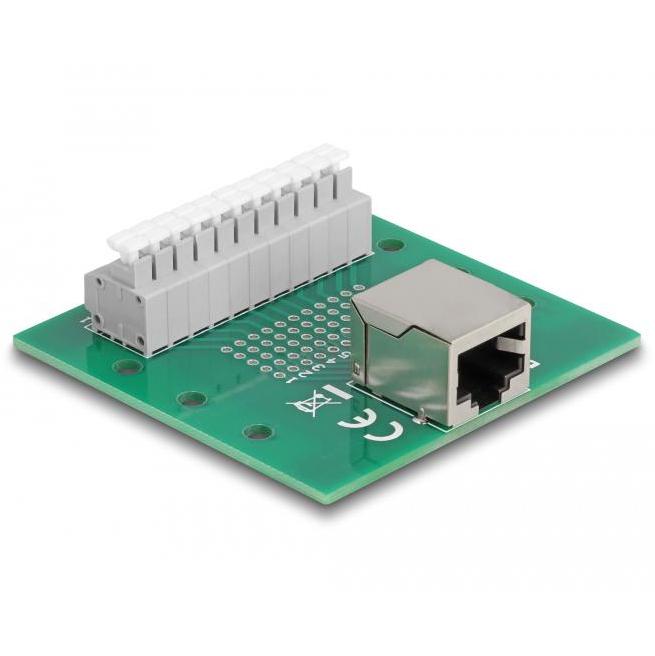

Deze RJ50 naar terminalblock adapter voor DIN-rail van DELOCK is bedoeld voor het aansluiten van RJ50 (10P10C) signalen op losse bedrading binnen industriële besturingssystemen. De adapter beschikt over 1x RJ50 female aansluiting en een 11-polige terminalblock, waardoor signalen eenvoudig kunnen worden doorverbonden naar afzonderlijke aders. Dankzij de drukknop-aansluiting kunnen kabeladers zonder gereedschap worden aangesloten, wat snelle installatie en aanpassingen mogelijk maakt. De verbinding is 1:1 doorverbonden, waardoor alle signalen direct worden doorgestuurd zonder omzetting. De adapter is geschikt voor montage op een DIN-rail van 15 millimeter of 35 millimeter, wat integratie in schakelkasten en industriële installaties vereenvoudigt.

Specificaties
Type: RJ50 naar terminalblock adapter voor DIN-rail
Merk: DELOCK
Aansluiting 1: RJ50 female (10P10C)
Aansluiting 2: 11-polige terminalblock
Verbinding: 1:1 doorverbonden
Rastermaat: 3,81 millimeter
Geschikt voor draad: 24 – 12 AWG
Montage: DIN-rail (15 millimeter en 35 millimeter)
Bedrijfstemperatuur: -40 °C tot 100 °C
Afmetingen (LxBxH): 60 x 53 x 18 millimeter
Inclusief: 2 montageclips, 5 schroeven
Toepassing: signaalverdeling / industriële bekabeling
Garantie: 5 jaar

Toepassingen
- Integratie van RJ50 signalen in schakelkasten via DIN-rail.
- Industriële besturingssystemen en automatisering.
- Aansluiten van sensoren, actuatoren en meetapparatuur.
- Verdeling van signalen naar losse bedrading.
- Prototyping en maatwerk bekabeling.
- Test- en ontwikkelopstellingen.
- Service- en onderhoudstoepassingen.

Toelichting op technische termen
RJ50 (10P10C): modulaire connector met 10 posities en 10 contacten, gebruikt voor seriële communicatie en specifieke datatoepassingen.
Terminalblock: aansluitblok voor het verbinden van losse draden zonder connectoren, vaak gebruikt in industriële toepassingen.
DIN-rail: standaard montagerail van 15 millimeter of 35 millimeter voor installatie van componenten in schakelkasten.
Drukknopaansluiting: mechanisme waarbij een draad door middel van een veercontact wordt vastgezet zonder schroeven of gereedschap.
Rastermaat: afstand tussen de aansluitpunten van de terminalblock, in dit geval 3,81 millimeter.
AWG: Amerikaanse maatvoering voor draaddikte; 24 – 12 AWG ondersteunt een breed bereik van dunne tot dikkere geleiders.
1:1 verbinding: alle pinnen zijn direct één-op-één doorverbonden zonder signaalbewerking.
