RJ50 naar DIN kabel

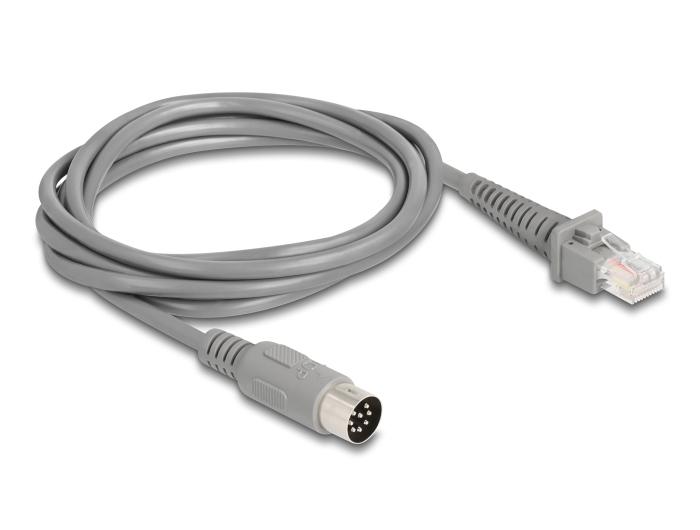

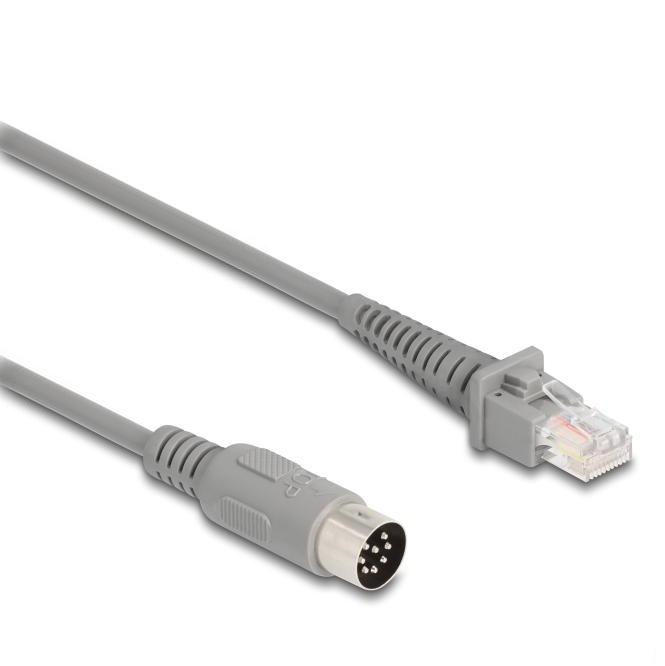

Deze RJ50 naar DIN 8-pin aansluitkabel van DELOCK is bedoeld voor het realiseren van seriële dataverbindingen tussen apparatuur met RJ50 aansluiting en systemen met DIN 8-pin interface. De kabel beschikt over 1x RJ50 male connector en 1x DIN 8-pin male connector, waardoor koppeling mogelijk is tussen industriële besturingssystemen, meetapparatuur en seriële interfaces. De kabel is afgeschermd, waardoor elektromagnetische interferentie wordt beperkt en de signaalkwaliteit behouden blijft. De geleiders zijn uitgevoerd in 26 AWG, wat zorgt voor een goede balans tussen flexibiliteit en stabiele signaaloverdracht. De PVC kabelmantel biedt bescherming tegen slijtage en is geschikt voor gebruik in standaard technische en industriële omgevingen.

Specificaties
Type: RJ50 naar DIN 8-pin kabel
Merk: DELOCK
Aansluiting 1: RJ50 male (10P10C)
Aansluiting 2: DIN 8-pin male
Afscherming: ja (afgeschermd)
Draaddoorsnede: 26 AWG
Kabeldiameter: 5,0 millimeter
Kabelmantel: PVC
Lengte: 2 meter
Toepassing: seriële communicatie / data-interface
Garantie: 5 jaar

Pinbezetting
RJ50 pin 1: DIN pin 6
RJ50 pin 2: DIN pin 5
RJ50 pin 3: DIN pin 1
RJ50 pin 4: DIN pin 10
RJ50 pin 7: DIN pin 4
RJ50 pin 8: DIN pin 7

Toepassingen
- Seriële verbinding tussen RJ50 en DIN 8-pin apparatuur.
- Industriële besturingssystemen en automatisering.
- Meetapparatuur en dataloggers met seriële interfaces.
- Datacommunicatie tussen verschillende interfaces.
- Integratie van oudere en nieuwe systemen.
- Gebruik in technische installaties en industriële omgevingen.
- Service- en onderhoudstoepassingen voor seriële verbindingen.

Toelichting op technische termen
RJ50 (10P10C): modulaire connector met 10 posities en 10 contacten, gebruikt voor seriële communicatie en specifieke datatoepassingen; niet compatibel met RJ45.
DIN 8-pin: ronde connector met 8 contacten, gebruikt voor seriële communicatie en industriële toepassingen.
Seriële communicatie: methode waarbij data bit voor bit over één kanaal wordt verzonden tussen apparaten.
Afscherming: bescherming tegen elektromagnetische interferentie (EMI) om storingen in signaaloverdracht te voorkomen.
AWG: Amerikaanse maatvoering voor draaddikte; 26 AWG biedt een balans tussen flexibiliteit en elektrische prestaties.
PVC kabelmantel: standaard kunststof mantel met goede mechanische eigenschappen en bescherming tegen slijtage.
