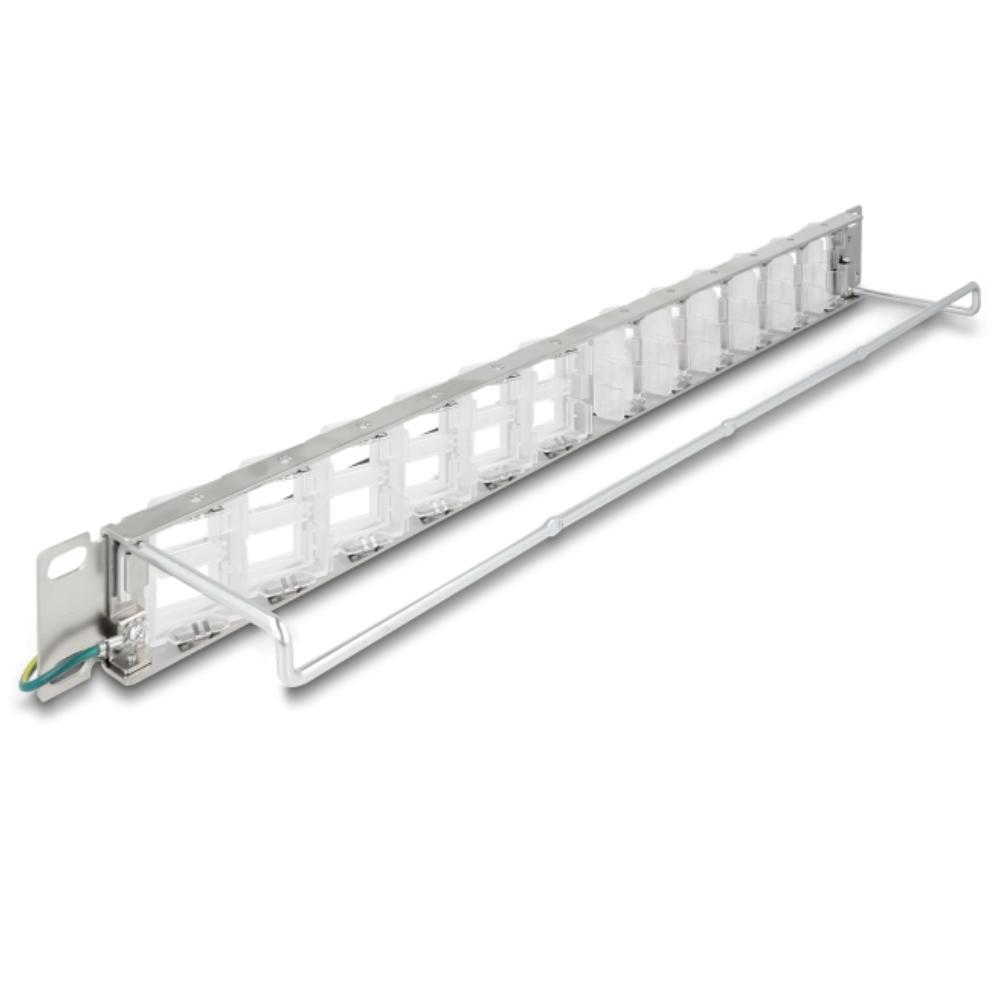

24-poorts patchpaneel

Dit is een keystone patchpaneel voor het centraal plaatsen en doorverbinden van 24 keystone-modules binnen een professionele netwerkopstelling met een hoogtemaat van 1U. Het patchpaneel is ontworpen voor montage in een 19-inch serverkast en maakt gebruik van een snap-in constructie voor het eenvoudig plaatsen van keystone-modules.

Dit keystone patchpaneel wordt toegepast om netwerkaansluitingen overzichtelijk te organiseren in server- en netwerkracks. De kantelbare keystone-poorten maken een schuin en ruimtebesparend kabelverloop mogelijk, wat vooral handig is bij hoge poortdichtheid en beperkte diepte in het rack.

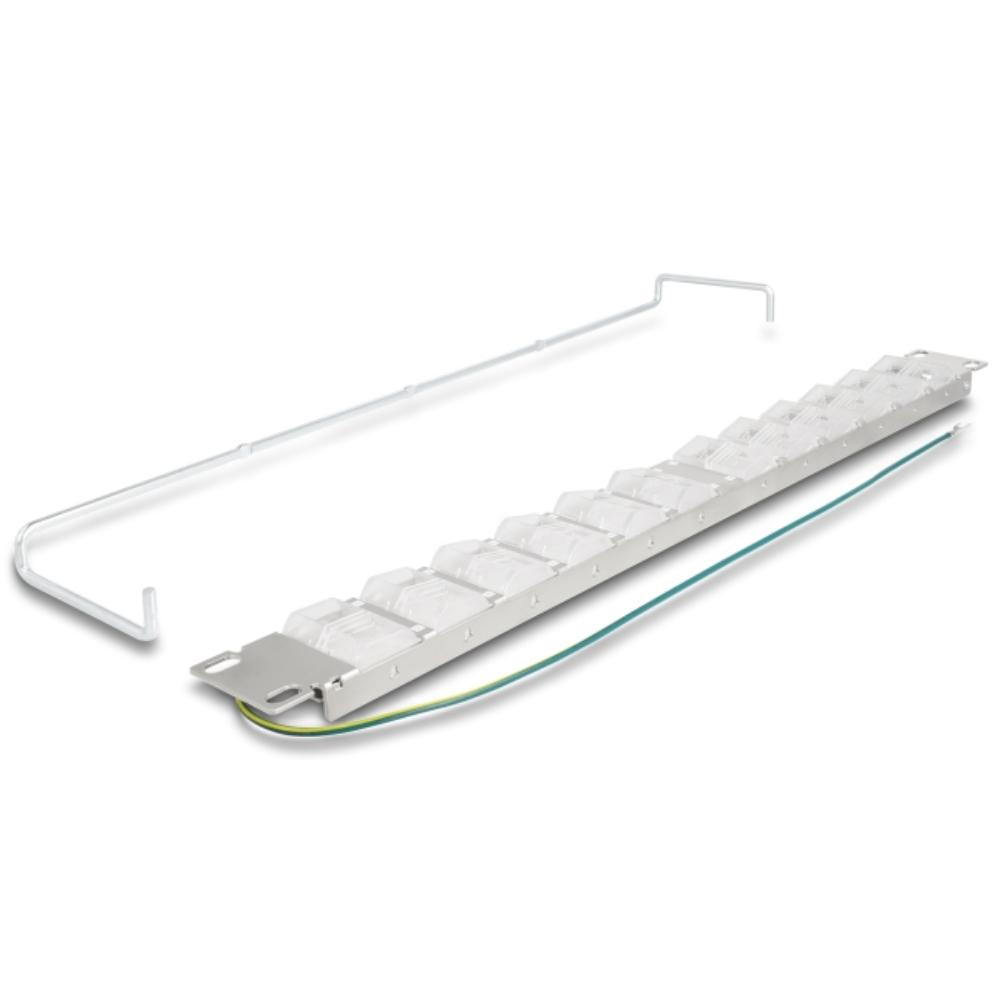

Aan de achterzijde is een kabelbevestiging (strain relief) aanwezig, waarmee kabels met kabelbinders kunnen worden gefixeerd voor een nette en ordelijke kabelgeleiding. Dit helpt om mechanische belasting op de keystone-modules te beperken. Het patchpaneel bevat geen actieve componenten en fungeert uitsluitend als passieve houder voor keystone-modules.

Door het smalle ontwerp is het paneel bedoeld voor keystone-modules met een maximale bouwbreedte van 17,5 mm. De combinatie van een metalen paneel en kunststof modulehouders ondersteunt een stabiele montage en praktisch kabelbeheer binnen 19-inch racks.

Specificaties
• Type: keystone patchpaneel
• Rackformaat: 19 inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Keystone opening: 19,2 x 14,9 mm (kantelbaar)
• Keystone-modules: max. 17,5 mm breed
• Bevestiging modules: snap-in keystone
• Poortuitvoering: kantelbaar
• Kabelbevestiging: strain relief met kabelbinders (achterzijde)
• Materiaal behuizing: metaal / kunststof
• Montage: 19-inch serverkast
• Afmetingen (L x B x H): ca. 482,6 x 78,4 x 44,2 mm

Toelichting gebruikte termen
• Keystone-module: Verwisselbare aansluitmodule voor netwerkverbindingen die via een snap-in systeem in het paneel wordt geplaatst.
• Kantelbare poorten: Poorten die onder een hoek kunnen worden geplaatst om kabels compacter en zonder scherpe bochten te geleiden.
• Strain relief: Voorziening om trekbelasting op kabels te verminderen en schade aan aansluitingen te voorkomen.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Zoek je geschikte keystone-modules?
Bekijk hier het assortiment keystone-modules

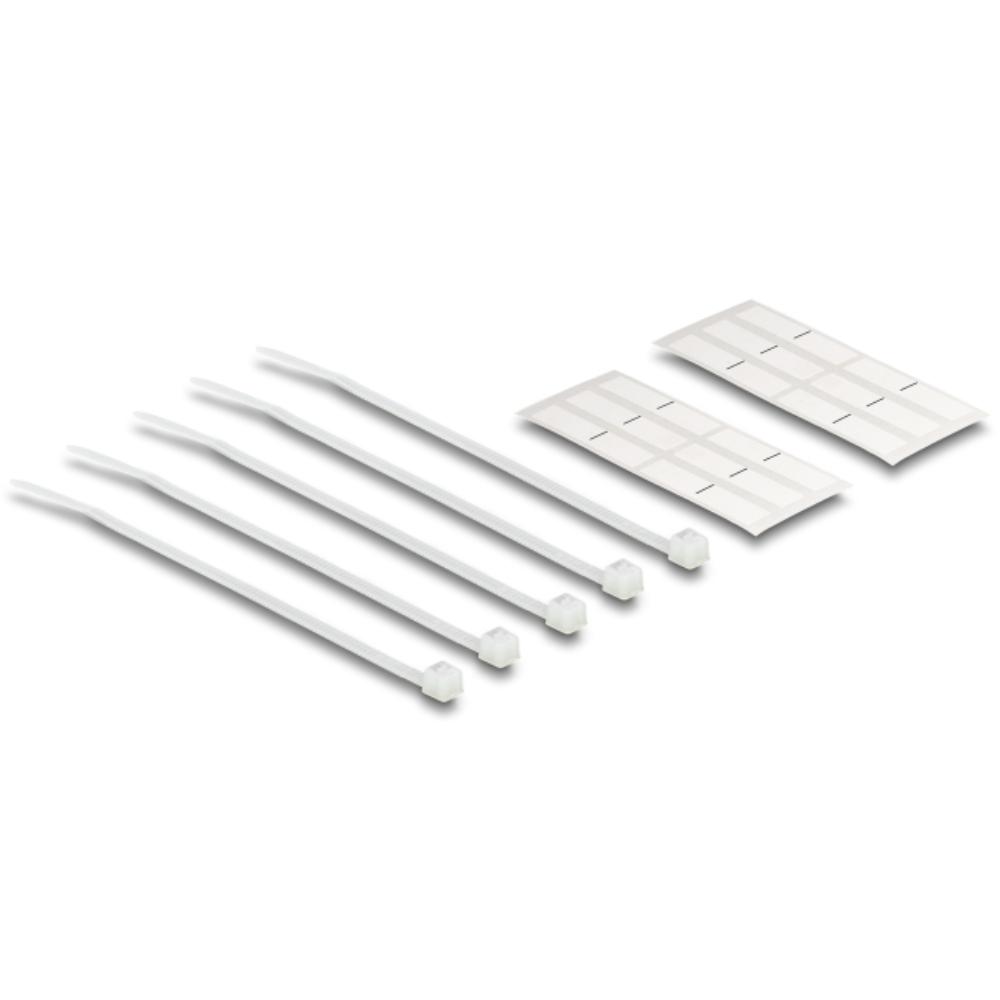

Inhoud van het pakket
• Keystone patchpaneel (24-poorts, 1U)
• Aarddraad
• 2 x labelstrook
• 6 x kabelbinders
