8-poorts patchpaneel

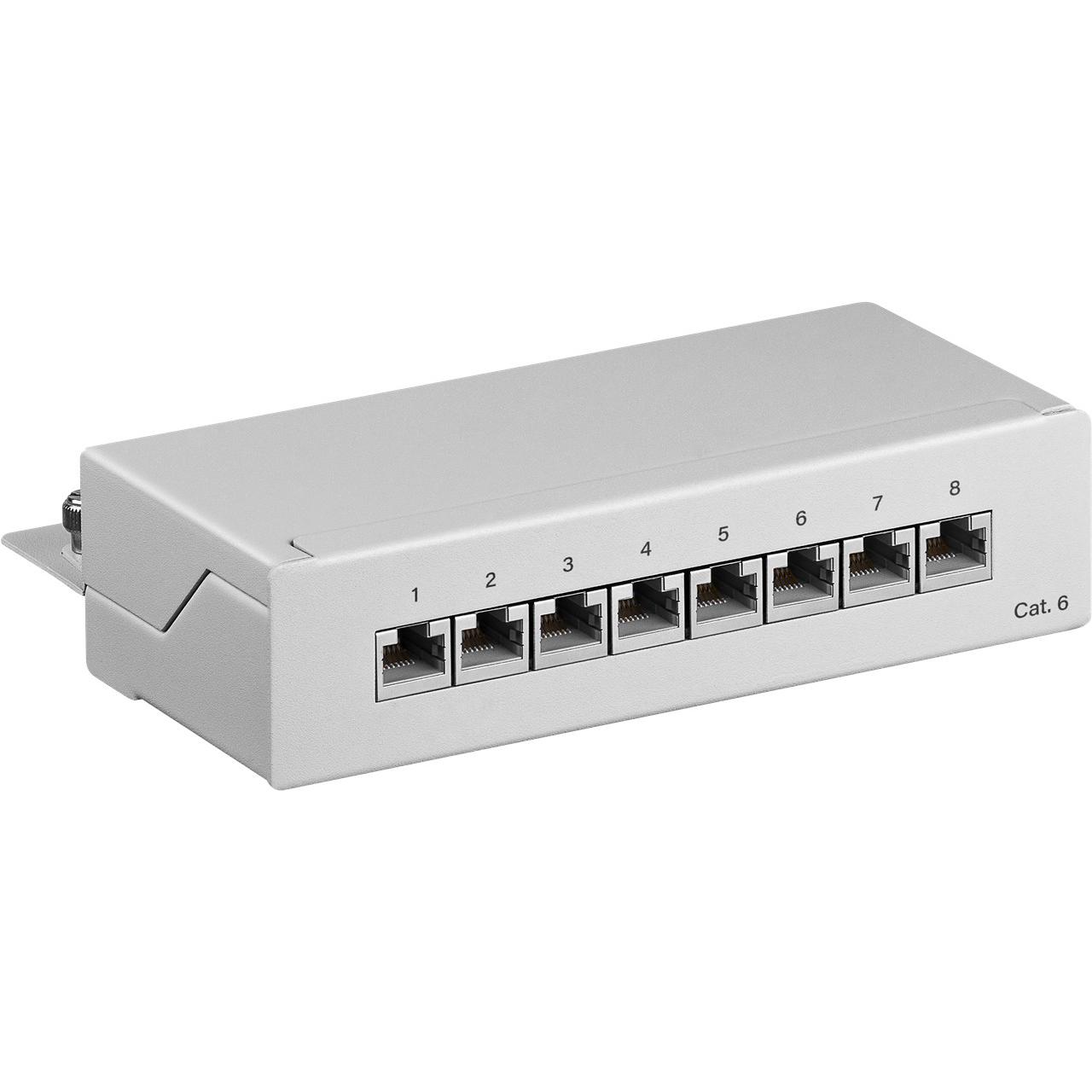

Dit is een CAT6 patchpaneel voor het centraal termineren en patchen van 8 netwerkaansluitingen binnen een compacte netwerkopstelling. Het patchpaneel is uitgevoerd met 8 LSA-aansluitingen aan de achterzijde en 8 RJ45-aansluitingen aan de voorzijde en heeft een hoogtemaat van 1U. De constructie is voorzien van elektromagnetische afscherming en een metalen behuizing voor stabiele signaaloverdracht.

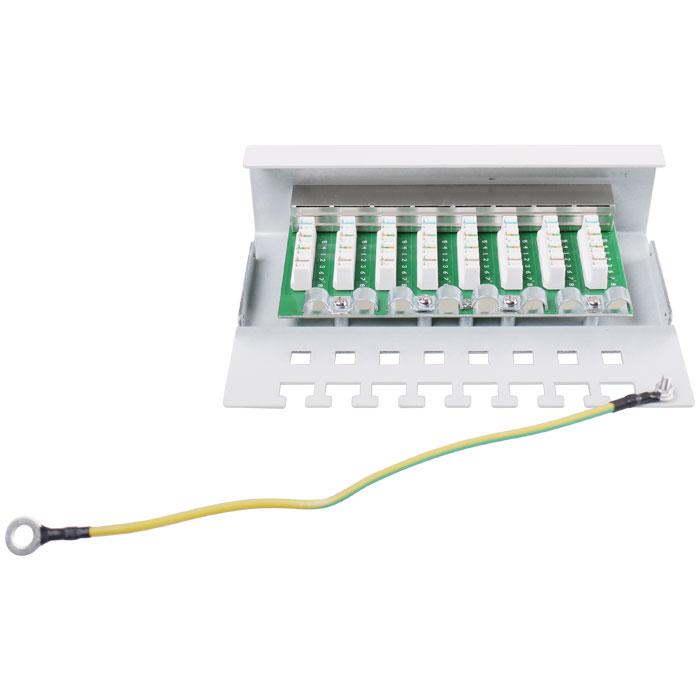

Dit patchpaneel wordt toegepast om vaste netwerkkabels centraal te termineren en overzichtelijk te patchen naar actieve netwerkapparatuur zoals switches of routers. De LSA-verbindingstechniek maakt het mogelijk om massieve en soepele aders zonder solderen of schroeven aan te sluiten. Montage is mogelijk in een 10-inch rack, maar ook wand- of desktopmontage is geschikt.

Het patchpaneel is elektrisch en constructief ontworpen volgens de specificaties van CAT6. Dat betekent dat de gebruikte connectoren, interne bedrading en afscherming zijn afgestemd op een maximale signaalbandbreedte van 250 MHz. Kabelcategorieën zoals CAT5, CAT5e, CAT7 en CAT8 kunnen mechanisch worden aangesloten omdat zij dezelfde RJ45-aansluitvorm en aderdikte gebruiken. Bij hogere categorieën dan CAT6 wordt de extra bandbreedte en afscherming van die kabels echter niet volledig benut, omdat het patchpaneel zelf de technische bovengrens bepaalt. Voor optimale prestaties geldt daarom dat de maximale gecertificeerde ondersteuning tot CAT6 reikt.

De RJ45-poorten en de metalen behuizing zijn voorzien van elektromagnetische afscherming. Deze afscherming is bedoeld om elektromagnetische interferentie (EMI) van externe elektrische bronnen te beperken, waardoor signaalverstoringen worden verminderd en een stabielere netwerkverbinding wordt ondersteund.

Dit patchpaneel is geschikt voor het passief doorvoeren van Power over Ethernet (PoE) binnen een CAT6-netwerkinstallatie. Het paneel levert zelf geen voeding en bevat geen actieve componenten, maar onderbreekt de PoE-spanning niet bij correcte terminatie en bekabeling.

Specificaties
• Type: patchpaneel
• Formaat: 10 inch
• Categorie: CAT6
• Afscherming: STP
• Aantal poorten: 8
• Hoogtemaat: 1U
• Aansluiting 1: 8x LSA (Krone) terminal
• Aansluiting 2: 8x RJ45 female (8P8C)
• Poortnummering: ja
• Bandbreedte: tot 250 MHz
• Ondersteunde datasnelheid: tot 1 Gbit/s
• Kabeldiameter: tot 0,64 mm (AWG 22–26)
• Adersoort: massief en soepel
• Normering adertoewijzing: TIA 568A / TIA 568B
• Materiaal behuizing: metaal, gepoedercoat

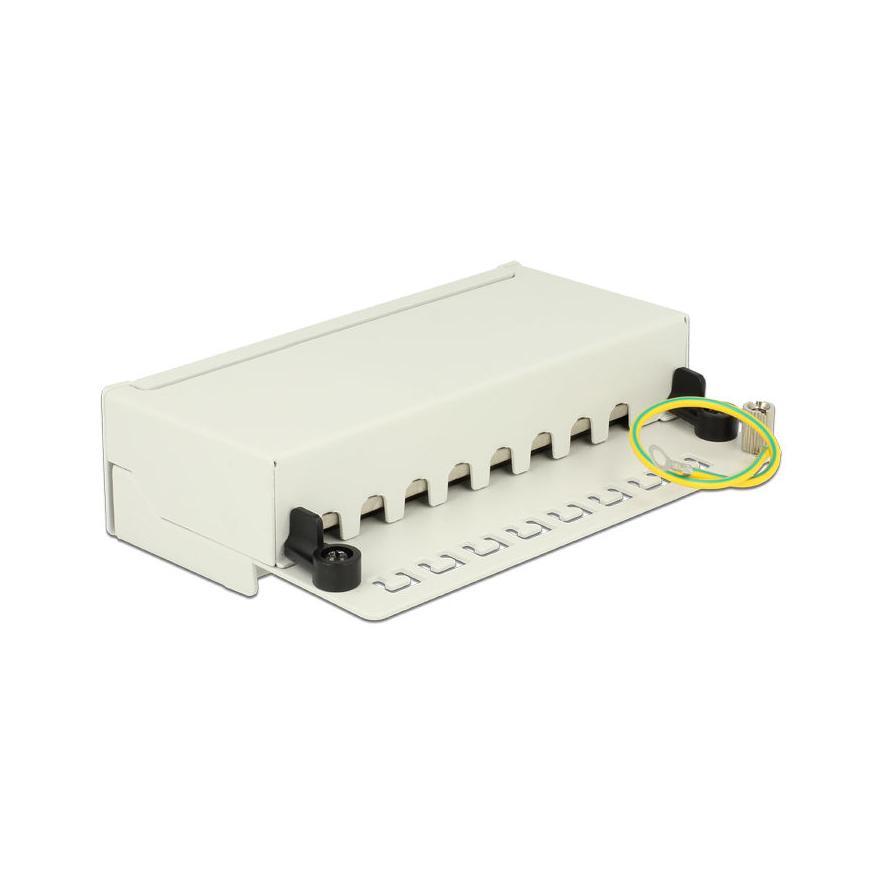

• Montage: geschikt voor 10-inch rack, wand- of desktopmontage
• Afmetingen (B x H x D): 160 x 44 x 109 mm
• Keurmerken: CE, WEEE

Toelichting gebruikte termen en normen
• CAT6: Netwerkcategorie met een maximale gecertificeerde bandbreedte van 250 MHz, geschikt voor Gigabit Ethernet.
• Elektromagnetische afscherming: Constructieve maatregel om storingen door externe elektromagnetische velden te beperken.
• LSA: Aansluittechniek waarbij aders zonder solderen of schroeven in snijklemmen worden geplaatst.
• RJ45 (8P8C): Gestandaardiseerde netwerkaansluiting met acht contacten.
• TIA 568A/B: Norm voor adertoewijzing binnen twisted-pair netwerken.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Inhoud van het pakket
• CAT6 patchpaneel (8-poorts)
• Bevestigingsmateriaal
