24-poorts patchpaneel

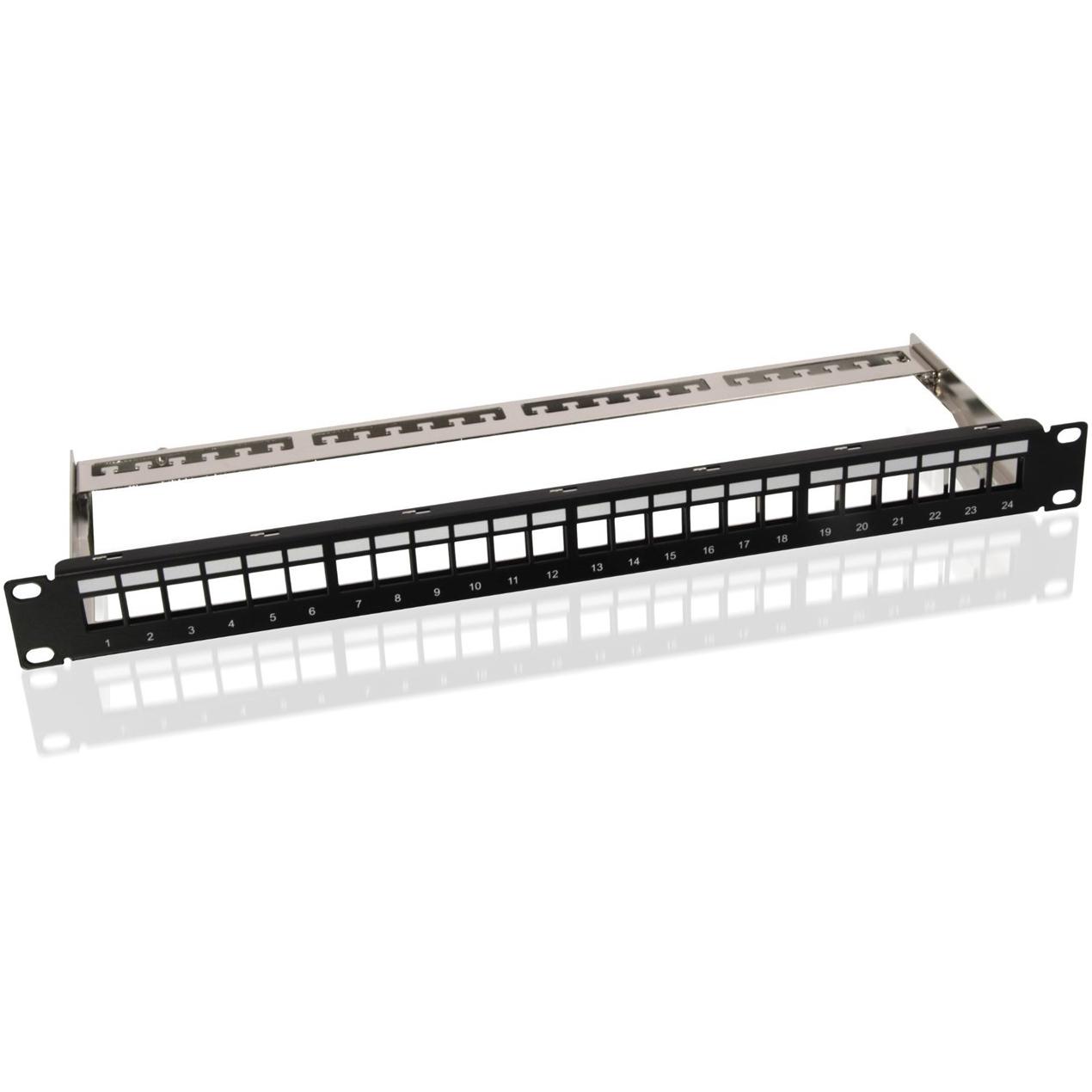

Dit is een 19-inch keystone patchpaneel voor het centraal termineren en patchen van 24 netwerkaansluitingen binnen een server- of netwerkrack met een hoogtemaat van 1U. Het betreft een leeg chassis dat wordt geleverd inclusief 24 CAT6 keystone-modules (UTP), geschikt voor een flexibele en modulaire netwerkopbouw.

Dit keystone patchpaneel wordt toegepast om geconfectioneerde netwerkkabels overzichtelijk aan te sluiten in een 19-inch serverkast. Dankzij het keystone-systeem kunnen de modules eenvoudig worden geplaatst, vervangen of herschikt. De snap-in constructie maakt montage zonder gereedschap mogelijk en ondersteunt een overzichtelijke poortindeling.

Het patchpaneel is ontworpen volgens de specificaties van CAT6 met een maximale signaalbandbreedte van 250 MHz. De meegeleverde keystone-modules zijn uitgevoerd als UTP en zijn bedoeld voor toepassingen zonder afscherming. De aansluitstroken zijn voorzien van kleurmarkering volgens TIA 568A/B voor correcte adertoewijzing.

Dit patchpaneel is geschikt voor het passief doorvoeren van Power over Ethernet (PoE). Het paneel en de modules bevatten geen actieve componenten en leveren zelf geen voeding, maar onderbreken de PoE-spanning niet bij correcte montage en bekabeling.

Specificaties
• Type: keystone patchpaneel (leeg chassis + modules)
• Rackformaat: 19 inch (48,3 cm)
• Hoogtemaat: 1U
• Categorie: CAT6
• Afscherming: UTP
• Aantal poorten: 24
• Keystone-modules: 24x CAT6 keystone (meegeleverd)
• Bevestiging modules: snap-in
• Bandbreedte: tot 250 MHz
• Normering adertoewijzing: TIA 568A / TIA 568B
• Montage: 19-inch serverkast
• Keurmerken: CE

Toelichting gebruikte termen en normen
• Keystone-systeem: Modulair systeem waarbij afzonderlijke aansluitmodules eenvoudig kunnen worden geplaatst, verwisseld of vervangen.
• CAT6: Netwerkcategorie met een maximale gecertificeerde bandbreedte van 250 MHz, geschikt voor Gigabit Ethernet.
• UTP: Unshielded Twisted Pair, uitvoering zonder elektromagnetische afscherming.
• TIA 568A/B: Norm voor adertoewijzing binnen twisted-pair netwerken.
• 1U: Rackhoogte-eenheid van 44,45 mm.

Inhoud van het pakket
• 19-inch keystone patchpaneel (1U)
• 24x CAT6 keystone-modules (UTP)
• Bevestigingsschroeven
• Kabelbinders
