Patchpaneel SC

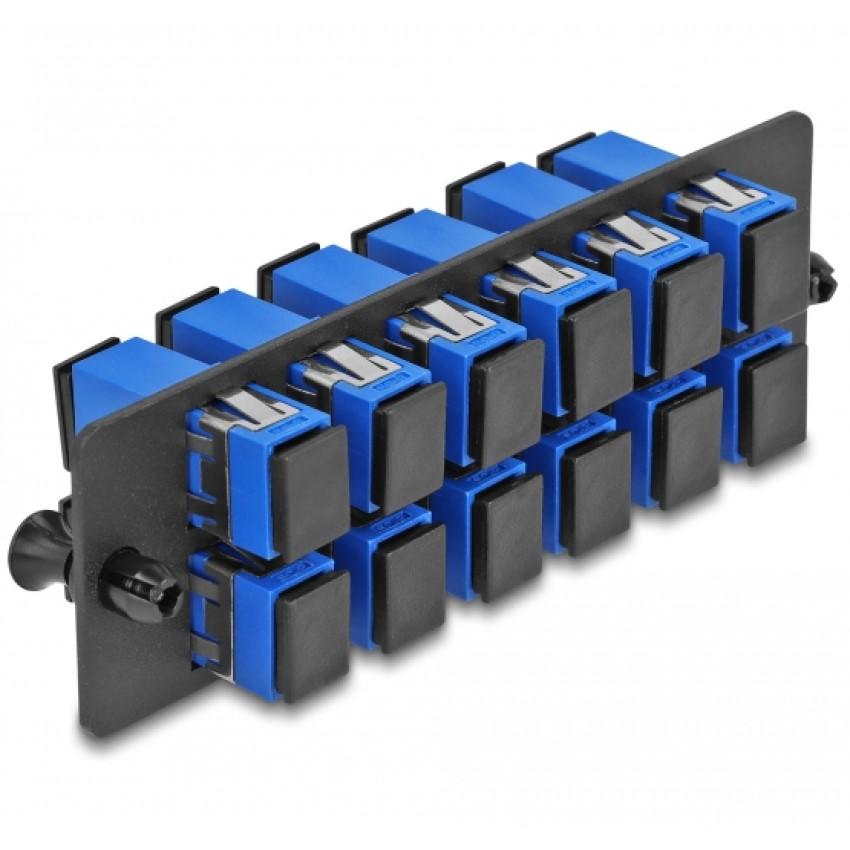

Dit glasvezel adapterpaneel is bedoeld voor montage in een 19-inch glasvezel HD patchpaneel en neemt 1U rackhoogte in binnen het systeem. Het paneel is uitgevoerd met 12 SC Simplex glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor single-mode glasvezelverbindingen.

Toepassing

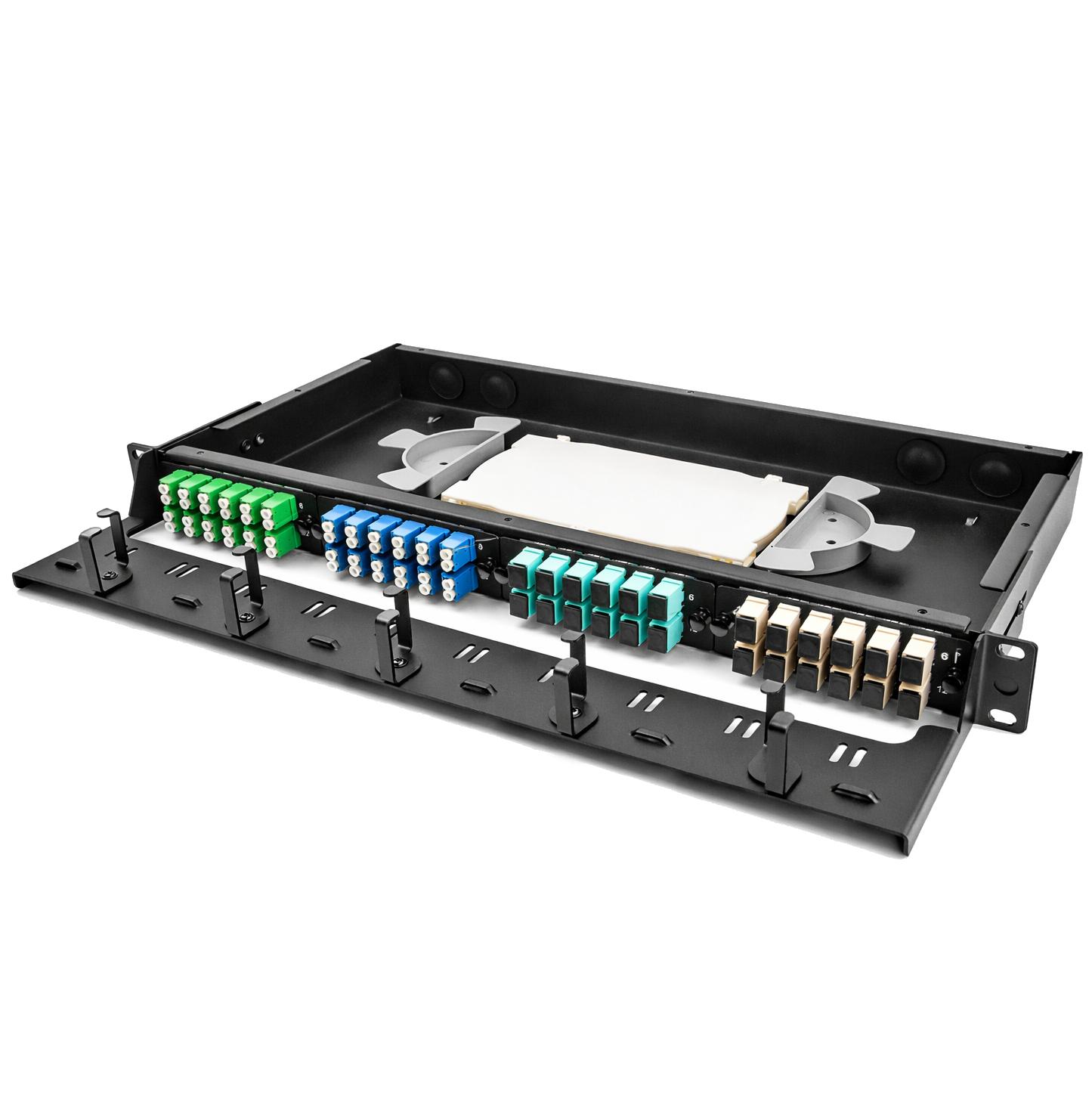

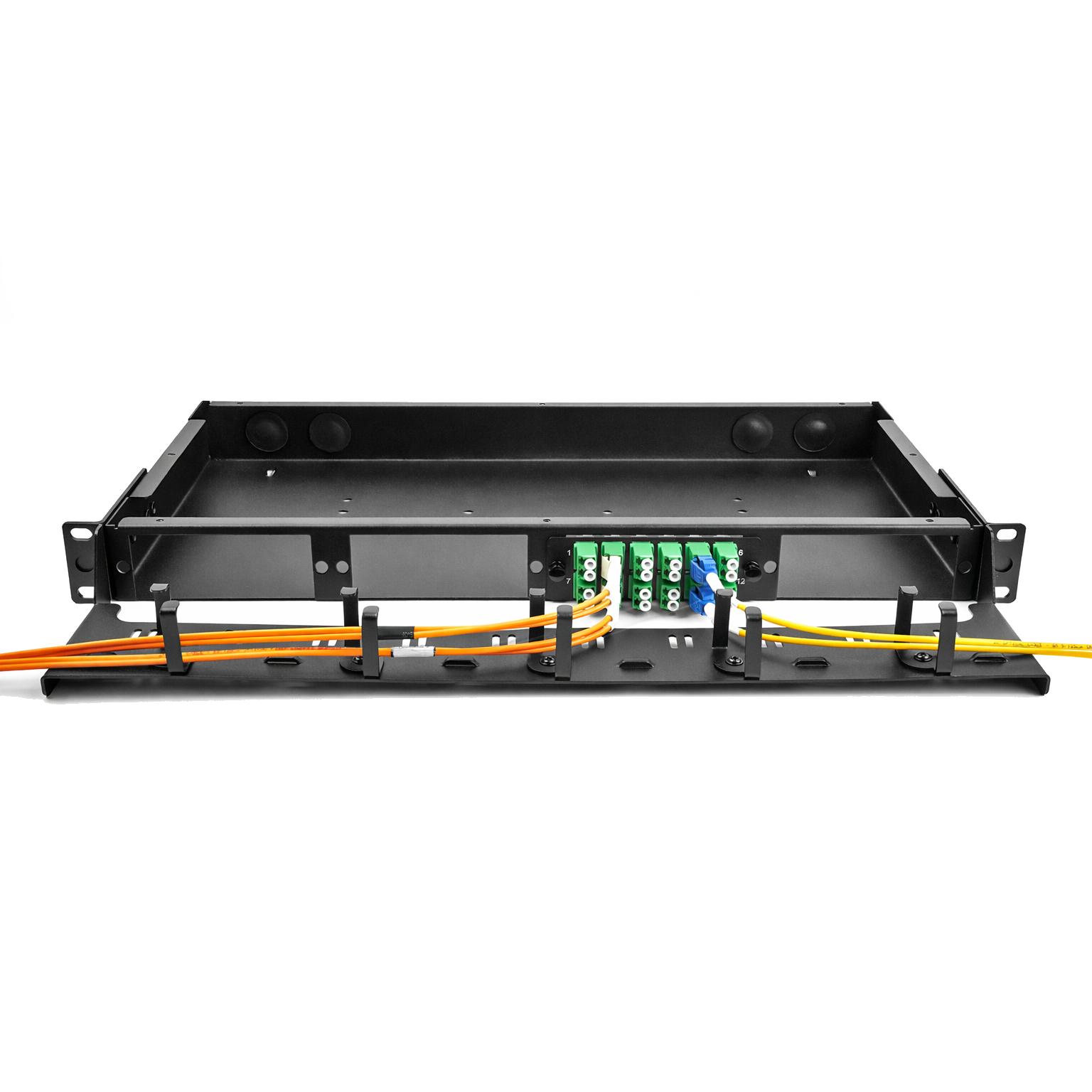

Dit adapterpaneel wordt gebruikt binnen een 19-inch high-density glasvezel patchpaneel om glasvezelverbindingen overzichtelijk te termineren en door te verbinden. De SC Simplex koppelingen maken het mogelijk om glasvezelconnectoren rechtstreeks met elkaar te verbinden via een female-naar-female koppeling.

Constructie en eigenschappen
Het paneel bestaat uit een combinatie van een metalen drager met geïntegreerde SC Simplex koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel adapterpaneel
• Montage: 19-inch glasvezel HD patchpaneel
• Hoogtemaat: 1U (binnen HD-systeem)
• Aantal poorten: 12
• Connectoren: SC Simplex female > SC Simplex female
• Vezelcapaciteit: 12 glasvezels
• Ferrule: zirconia keramisch
• Constructie: metalen drager met kunststof koppelingen
• Afmetingen (L x B x H): 109 x 35 x 20 mm

Toelichting gebruikte termen
• SC Simplex: glasvezelconnector met één afzonderlijke vezel per poort, toegepast bij simplex-verbindingen.
• Single-mode glasvezel: glasvezeltype met een zeer smalle kern, ontworpen voor transmissie over lange afstanden met lage demping.
• OS2: single-mode glasvezelcategorie voor lange-afstandstoepassingen en hoge datasnelheden, geoptimaliseerd voor gebruik met lasers bij golflengten zoals 1310 nm en 1550 nm.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en glasvezelinstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
