Patchpaneel LC

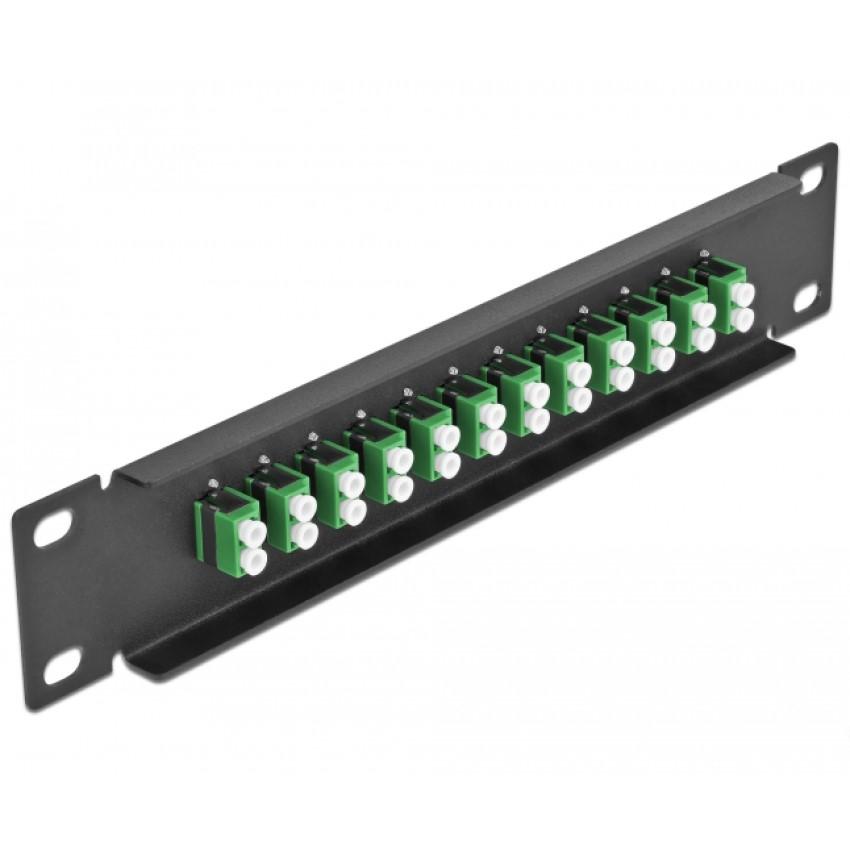

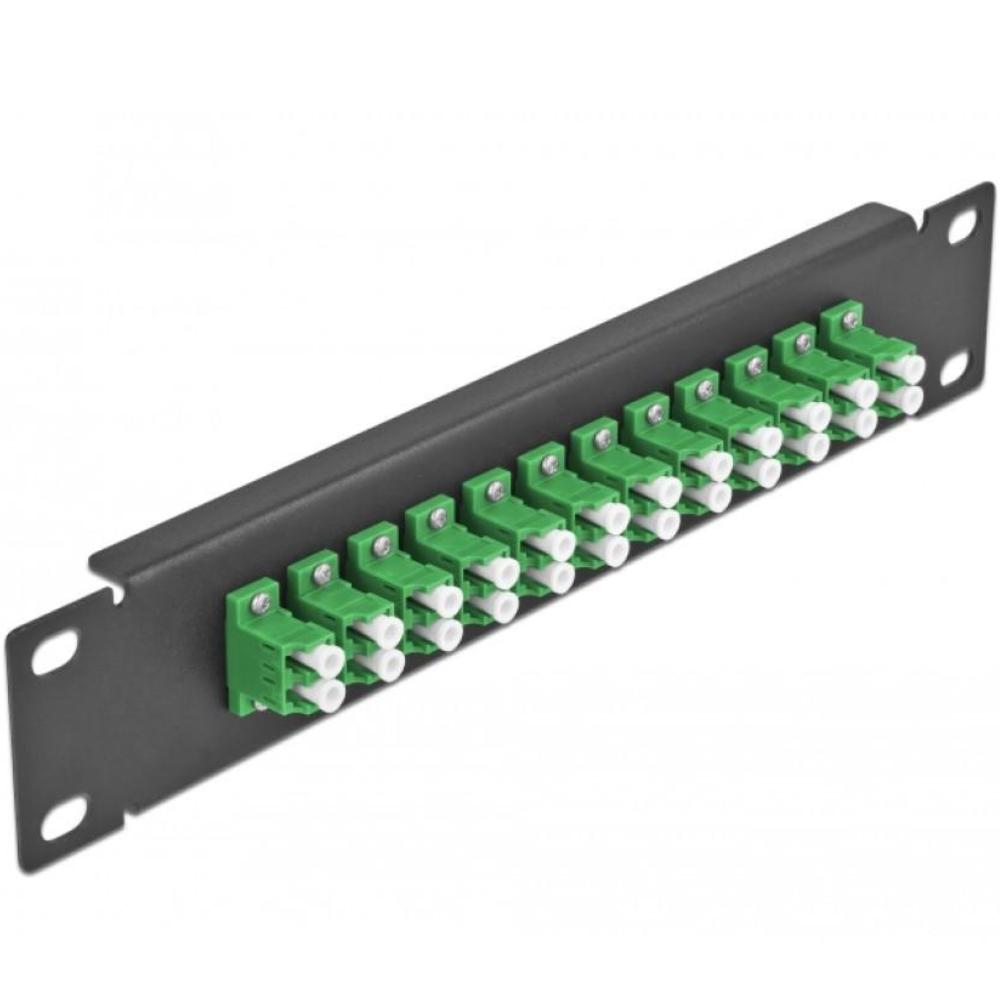

Dit glasvezel patchpaneel is bedoeld voor montage in een 10-inch netwerkkast en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 12 LC Duplex glasvezelkoppelingen en wordt toegepast als passief verbindingspunt voor single-mode glasvezelverbindingen.

Toepassing
Dit patchpaneel wordt gebruikt voor het doorverbinden en structureren van single-mode glasvezelkabels binnen een 10-inch rackopstelling. De LC Duplex koppelingen maken full-duplex communicatie mogelijk, waarbij afzonderlijke vezels worden gebruikt voor zenden en ontvangen.

Constructie en eigenschappen
Het paneel bestaat uit een metalen behuizing met geïntegreerde LC Duplex koppelingen. De koppelingen zijn voorzien van een keramische huls, die zorgt voor nauwkeurige uitlijning van de glasvezelkernen en daarmee een stabiele optische verbinding. Ongebruikte poorten kunnen worden afgesloten met stofkappen ter bescherming tegen verontreiniging.

Specificaties
• Type: glasvezel patchpaneel
• Rackformaat: 10-inch
• Hoogtemaat: 1U
• Aantal poorten: 12
• Connectoren: LC Duplex female > LC Duplex female
• Vezeltype: single-mode
• Huls: keramisch
• Bescherming: stofkappen per poort
• Constructie: metalen behuizing
• Afmetingen (L x B x H): 254 x 44 x 10 mm

Toelichting gebruikte termen
• LC Duplex: compacte glasvezelconnector met twee vezels per poort. Door het kleine formaat is een hoge poortdichtheid mogelijk binnen patchpanelen.
• Single-mode glasvezel: glasvezel met een zeer smalle kern, ontworpen voor transmissie over lange afstanden met lage demping en hoge signaalkwaliteit.
• Keramische huls: precisiehuls in de koppeling die zorgt voor exacte centrering van glasvezelkernen, wat essentieel is voor lage demping en betrouwbare signaaloverdracht.
• 10-inch: compact rackformaat dat wordt toegepast in kleinere netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
