Patchpaneel SC

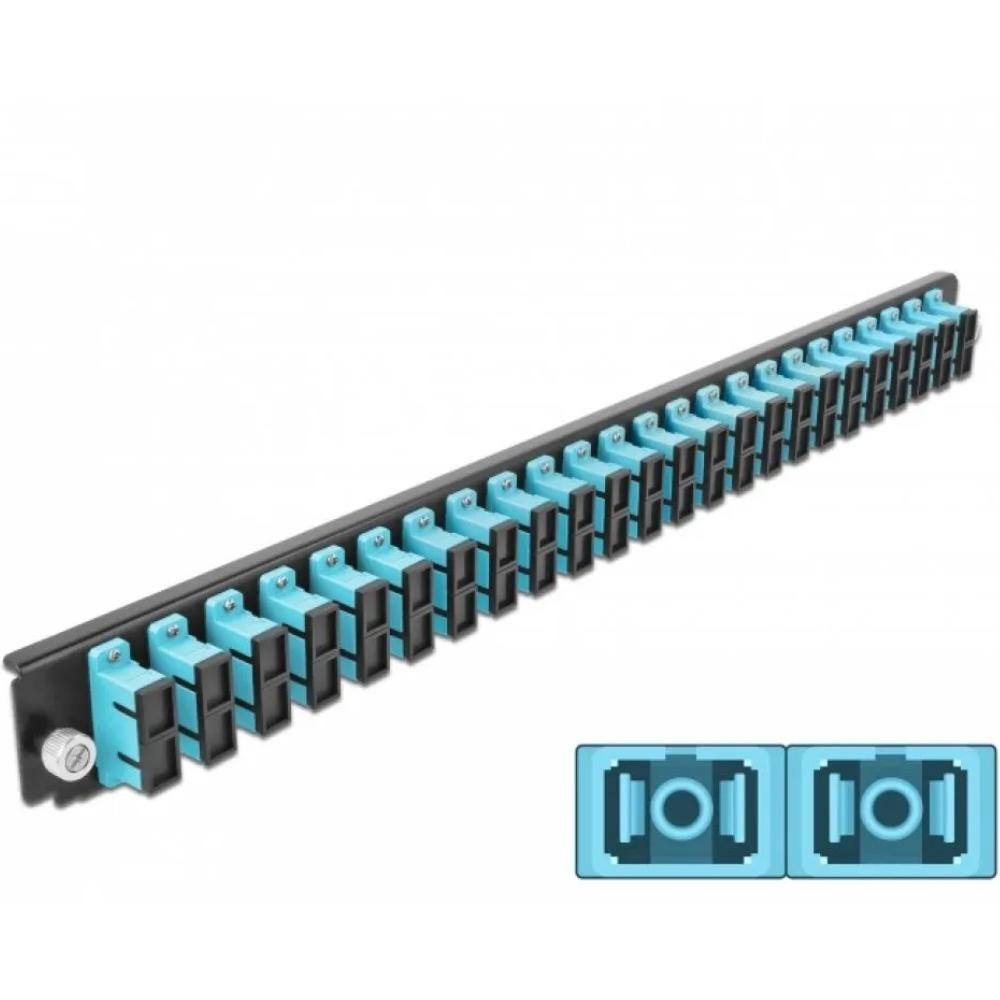

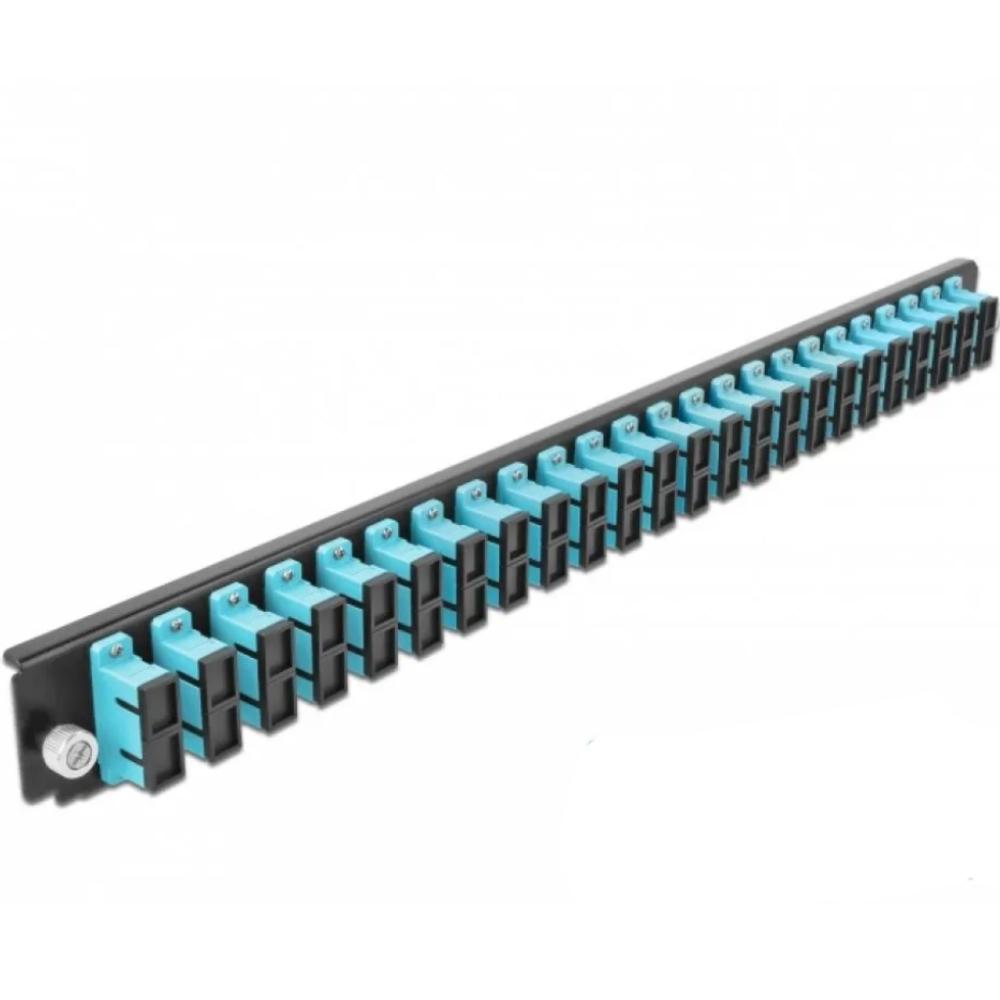

Dit glasvezel frontpaneel is bedoeld voor montage in een 19-inch splice box en neemt 1U rackhoogte in. Het paneel is uitgevoerd met 24 SC Duplex glasvezelkoppelingen en wordt toegepast als passief aansluitpunt voor glasvezelverbindingen met duplex vezelterminatie.

Toepassing
Dit frontpaneel wordt gebruikt binnen een 19-inch splice box om gesplitste glasvezels overzichtelijk te termineren en door te verbinden. De SC Duplex koppelingen zijn geschikt voor toepassingen waarbij per poort twee afzonderlijke glasvezels worden gebruikt voor gelijktijdig zenden en ontvangen.

Constructie en eigenschappen
Het paneel bestaat uit een metalen frontplaat met geïntegreerde SC Duplex koppelingen. De koppelingen zijn uitgevoerd met een zirconia keramische ferrule voor nauwkeurige uitlijning van glasvezelkernen. Beschermkappen voorkomen vervuiling en beschadiging van ongebruikte aansluitingen.

Specificaties
• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: SC Duplex female > SC Duplex female
• Vezelcapaciteit: 48 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): 439,0 x 39,4 x 19,5 mm

Toelichting gebruikte termen
• SC Duplex: glasvezelconnector waarbij per poort twee afzonderlijke glasvezels worden aangesloten, één voor zenden en één voor ontvangen. Dit maakt full-duplex communicatie mogelijk.
• Zirconia keramische ferrule: precisieonderdeel dat zorgt voor exacte centrering van glasvezelkernen, essentieel voor lage demping en stabiele signaaloverdracht.
• 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties.
• 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm.
